Клапан обратный 1 МКО 32/20, 1 МКО 32/200 УХЛ4 стыкового исполнения изготавливается для обеспечения в объемных гидроприводах свободного потока рабочей жидкости в одном направлении и перекрытия потока в обратном направлении. Гидроклапаны обратные 1МКО-10(20,32)/20(32) работают на минеральных маслах номинальной тонкостью фильтрации не грубее 25 мкм, кинематической вязкостью от 10 до 400 мм².

Условное обозначение клапана 1МКО

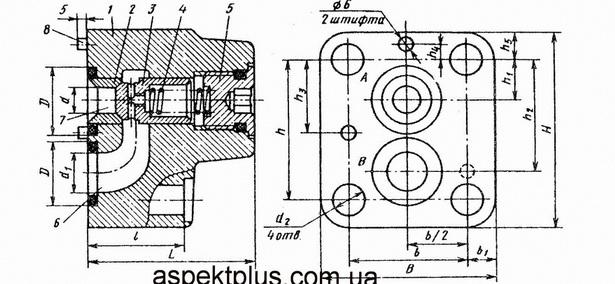

     В чугунном корпусе 1 находится клапан 3, разделяющий каналы А и Б. Клапан прижат к седлу 2 пружиной 4. Направляющие отверстия клапана 3 уплотнено резиновым кольцом 5 (по ГОСТ 9833-73) и закрыто пробкой 6. Рабочая жидкость, нагнетаемая под давлением в канал Б, поднимает клапан и проходит в полость А. При изменении направления движения потока рабочей жидкости через канал А перетекает в надклапанную область и прижимает клапан к седлу, закрывая проход рабочей жидкости в канал Б.
     Уплотнение стыковой поверхности клапана осуществляется резиновыми уплотнительными кольцами 7 и 9 (по ГОСТ 9833-73).
     Гидроклапаны типа 1МКО устанавливают непосредственно на гидропанель или на промежуточную плиту и закрепляются винтами. При монтаже гидроклапан типа 1МКО можно располагать в горизонтальной, наклонной или вертикальной плоскостях.
     Во время эксплуатации гидроклапана обратного типа 1МКО нужно следить за чистотой рабочей жидкости. Недостаточно чистая рабочая жидкость, затекая на притёртые фаски клапана и седла, вызывает нарушение герметичности гидроклапана. Перед сборкой гидроклапана типа 1МКО все его детали необходимо прoмыть и смочить маслом.

Основные параметры клапана 1 МКО 10/200 УХЛ4:
— номинальное давление на входе 20 МПа;
— расход рабочей жидкости 40 л/мин;
— присоединение к гидросистеме - стыковое;
— вес не более 1,2 кг.

Основные параметры клапана 1 МКО 10/320 УХЛ4:
— номинальное давление на входе 32 МПа;
— расход рабочей жидкости 40 л/мин;
— присоединение к гидросистеме - стыковое;
— вес не более 1,2 кг.
