Фильтры магнитно-пористые ФМП 16/40
|
|
— Фильтры ФМП-16/40 УХЛ4 (гидравлические) с индикатором загрязнённости (замена устаревшего исполнения фильтров ФГМ, Ф7) на номинальное давление 32 МПа предназначены для очистки от механических примесей минеральных масел. Обозначения фильтров ФМП
|
||||||||||||||||||||||||||||||||||||||||||||
Основные параметры фильтров ФМП
| Марка фильтра | Условный проход / Резьба | Номинальное давление | Номинальный расход | Вес | Габаритные размеры |
| мм / K (M) | МПа | л/мин | кг | мм | |
| Фильтр ФМП 16 40 | Ду=16 / К1/2"(М22х1,5) | 1,6 | 40 | 1,6 | 268x106 |
Рекомендации по эксплуатации фильтров ФМП16-40
— Фильтры ФМП устанавливают в напорных магистралях гидросистем в месте, удобном для обслуживания, в вертикальном положении, чтобы направление стрелки на головке фильтра совпадало с направлением движения рабочей жидкости.
— Для замены фильтрующего элемента после срабатывания индикатора загрязненности выключить насосную установку и, после падения давления до 0, отвернуть стакан, удалить загрязненный фильтроэлемент, поместить чистый фильтроэлемент в стакан и завернуть его.
— При запуске системы с холодным маслом, вязкость которого выше 30мм²/с, индикатор загрязненности может выдать ложные сигналы с возможным открытием предохранительного клапана, при этом индикатор возвращается в исходное положение по мере разогрева масла. Если индикатор не возвращается в исходное положение, необходимо кратковременно выключить систему.
Условие, хранения-2 (С) по ГОСТ 15150.

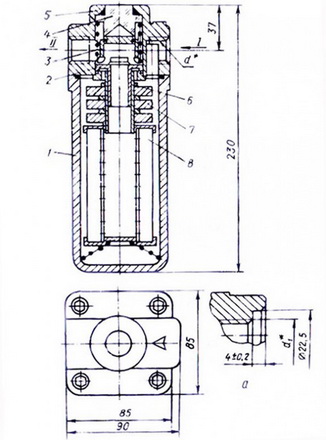

Устройство фильтров ФМП
— Фильтр с индикатором загрязненности типа ФМП состоит из головки с входным и выходным отверстиями, стакана, соединенного герметично при помощи кольца. Внутри стакана расположен установленный на седле фильтроэлемент. На головке установлен индикатор загрязненности, в корпусе которого имеются средства сигнализации о загрязненности фильтроэлемента и перепуске неочищенной жидкости.
— Фильтр работает следующим образом. Рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, проходит через фильтроэлемент, очищается и через отверстие седла и выходное отверстие поступает в систему. При повышении перепада давлений на фильтроэлемента по мере его загрязнения начинает перемещаться плунжер, расположенный в поршне, сжимая пружину и, выдвигая шток, на хвостовике которого установлен постоянный магнит. При перепаде давлений (0,3±-0,03)МПа в поле действия магнита окажется магнитоуправляемый контакт (геркон), лепестки которого замкнутся, и поступит электрический сигнал о необходимости замены загрязненного фильтроэлемента.
— Из-за несвоевременной замены фильтроэлемента происходит дальнейшее повышение перепада давлений до (0,5±0,1)МПа, открытие предохранительного клапана, и неочищенная рабочая жидкость поступает в систему, минуя фильтроэлемент. При этом фильтр работает в аварийном режиме.

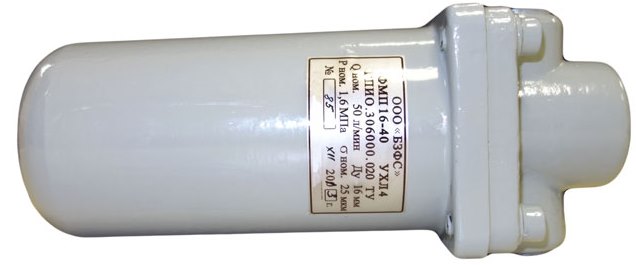

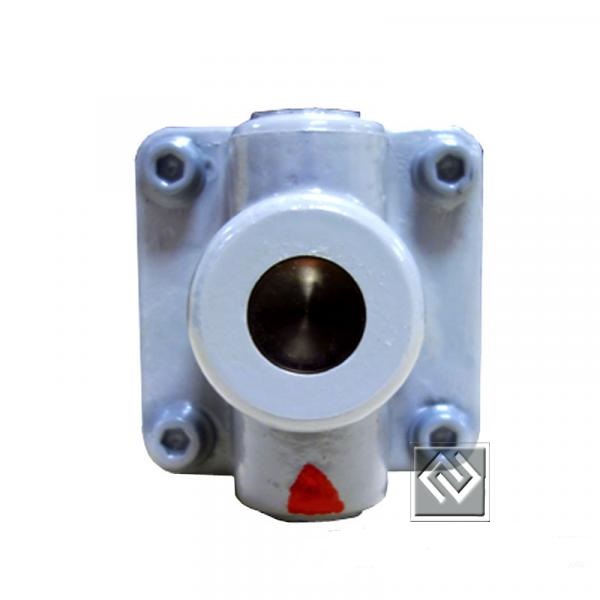

ФМП-16/40 фильтры гидравлические
|
|
Основные параметры ФМП: |
Пример условного обозначения фильтра ФМП с конической присоединительной резьбой, тонкостью фильтрации 40 µм, условным проходом 16 мм, номинальным давлением 1,6 МПа для стран с умеренным климатом, климатического исполнения УХЛ, категории размещения 4:
– ФМП-16/40 УХЛ4.

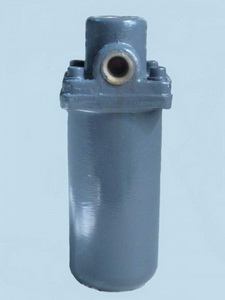

Фильтры масляные Ф10
|
Фильтр Ф10 20-40/6,3 |
Фильтры масляные (гидравлические) Ф10 20-25/6,3 УХЛ4 с визуальным индикатором загрязненности на номинальное давление 6,3 МПа предназначены для очистки минеральных масел (вязкость до 500 мм2/с в диапазоне температур от 1 до 80°С) от содержащихся в них механических примесей, а также огнестойких жидкостей (Ф-10Н).
Фильтры Ф10 устанавливаются в гидравлических и смазочных системах станков, литейных и других гидрофицированных машинах. Диапазон температур окружающей среды от 1 до 40°С. Обозначения фильтров Ф10
|
||||||||||||||||||||||||||||||||||||||||||||
Технические параметры фильтра Ф-10
| Марка | Условный проход, мм | Ном. тонкость фильтрации, мкм | Ном. давление, МПа | Ном. перепад давлений, МПа | Номин. расход, л/мин | Присоед-е (кони-ческая резьба) | Присоед-е (метри-ческая резьба) | Масса, кг |
| Ф10 10-5/6.3(М*) | 10 | 5 | 6.3 | 0.06 | 8 | К3/8" | М16x1.5-7Н | 2.9 |
| Ф10 16-10/6.3 (М) | 16 | 10 | 6.3 | 0.06 | 25 | К1/2" | М22x1.5-7Н | 2.9 |
| Ф10Н 16-10/6.3 (М) | 16 | 10 | 6.3 | 0.06 | 16 | К1/2" | М22x1.5-7Н | 2.9 |
| Ф10 16-25/6.3 (М) | 16 | 25 | 6.3 | 0.06 | 25 | К1/2" | М22x1.5-7Н | 2.9 |
| Ф10Н 16-25/6.3 (М) | 16 | 25 | 6.3 | 0.06 | 16 | К1/2" | М22x1.5-7Н | 2.9 |
| Ф10 20-40/6.3 (М) | 20 | 40 | 6.3 | 0.1 | 63 | К3/4" | М22x2.0-7Н | 2.9 |
* М-метрическая резьба; без обозначения - коническая.
Габаритные и присоединительные размеры, принцип работы фильтров Ф10
|
|
Фильтр Ф10 (рисунок) состоит из головки и стакана. Головка имеет входную и выходную полости, в ней находятся линза, экран, предохранительный клапан и седло для фиксирования фильтрующего элемента. Неочищенная жидкость поступает во входную полость фильтра, очищается на шторе фильтрующего элемента и через выходную полость поступает к потребителю. По мере загрязнения фильтрующего элемента перепад давлений между входной и выходной полостями возрастает, что при определенных условиях приводит к срабатыванию предохранительного клапана.
При перемещении предохранительного клапана с экраном вверх появляется красный круг на наружном торце линзы (визуальный сигнал о засорении фильтрующего элемента) и часть потока жидкости идет мимо фильтрующего элемента.
Установка и техническое обслуживание
Расконсервировав и вынув заглушки, установите фильтра в магистрали в вертикальном положении.
Для замены фильтрующего элемента выключите систему и снизьте давление до нуля, отвинтите стакан фильтра, извлеките загрязненный фильтрующий элемент, установите чистый и соедините стакан с головкой.

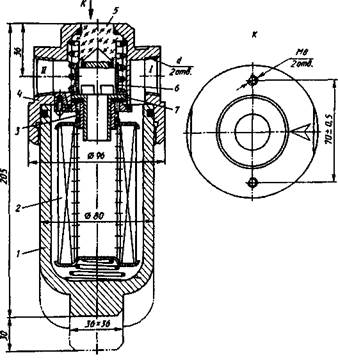

Габаритные и присоединительные размеры фильтра Ф10
I – вход; II – выход; 1 – головка; 2 – экран; 3 – линза; 4 – седло; 5 – фильтрующий элемент; 6 – стакан; 7 – клапан
