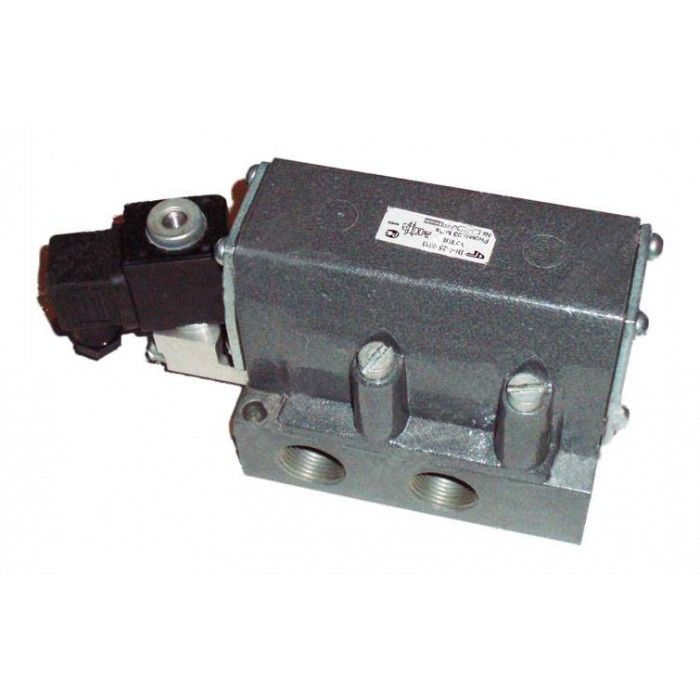

Пневмораспределители В64 23А 03 УХЛ4 с резьбовым присоединением к пневмолиниям, четырехлинейные двухпозиционные с односторонним электроуправлением, пружинным или пневматическим возвратом предназначены для изменения направления движения потоков сжатого воздуха в пневматических приводах станков и станочного оборудования.
     В распределителях данной серии В64-23(24,25,35,33,34)А-03 распределение потоков сжатого воздуха осуществляется парой плоский золотник-плита. Золотник с канавкой, перемещаясь перекрывает попарно сообщающиеся между собой отверстия, которые выведены на плоскую поверхность плиты и соединены с резьбовыми отверстиями для присоединения пневмолиний.

Фотографии с описанием продукции

     В пневмораспределителях с односторонним электропневматическим управлением В64-23А-03, В64-24А-03, В64-25А-03, В64-33А-03, В64-34А-03 (см. схему "б" на рисунке выше - деталировка аналогична схеме "а", поэтому конструктивные элементы не указывается кроме позиции 6, отсутствующей в схеме "а") перемещение поршня 2 с золотником 1 осуществляется при подаче напряжения на катушку электропмевматического клапана 7, при этом сжатый воздух из электропневматического клапана поступает под соответствующий торец поршня. Для перемещения поршня в другое крайнее положение необходимо снять напряжение с катушки электропневматического клапана.
     Климатические исполнения пневмораспределителей В64 УХЛ4 и О4 (только для поставок в районы с тропическим климатом) по ГОСТ 15150—69.
     Работают пневмораспределители В64 на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло вязкостью 10—35 мм²/с (сСт) при температуре 50 °С с концентрацией из расчета 2—4 капли на 1 м³ воздуха, приведенного к условиям по ГОСТ 12449—80.

   Основные параметры распределителя В64 33А 03 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 1,9;
— присоединение к пневмолиниям - резьбовое;
— возврат золотника - пружинный;
— вес не более 2,4 кг.

   Основные параметры распределителя В64 34А 03 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 2,8;
— присоединение к пневмолиниям - резьбовое;
— возврат золотника - пружинный;
— вес не более 2,2 кг.

   Основные параметры распределителя В64 23А 03 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 1,9;
— присоединение к пневмолиниям - резьбовое;
— возврат золотника - пневматический;
— вес не более 1,8 кг.

   Основные параметры распределителя В64 24А 03 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 2,8;
— присоединение к пневмолиниям - резьбовое;
— возврат золотника - пружинный;
— вес не более 2,2 кг.

   Основные параметры распределителя В64 25А 03 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 5,0;
— присоединение к пневмолиниям - резьбовое;
— возврат золотника - пневматический;
— вес не более 4,3 кг.

   Основные параметры распределителя В64 35А 03 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 5,0;
— присоединение к пневмолиниям - резьбовое;
— возврат золотника - пружинный;
— вес не более 4,3 кг.
