Пневморозподільник 5Р2 231-02-0-1 Д24, А110, А220
|
|
Пневморозподільник 5Р2 231 02 0 1 А220 А110 Д24 УХЛ4 п'ятилінійні з двостороннім електрокеруванням (з двома електромагнітним П-ЕПР3) 5Р2-232-...1(2), 5Р2-331-...1(2) застосовуються для зміни напрямку та перекриття потоків стисненого повітря в пневматичних приводах і системах керування. |
|
Розподільник 231,232-12 (02)-0-1 Д24 (А110, А220) застосовуються в пневматичних системах, що працюють за тиску стисненого повітря до 1,0 МПа (10 кгс/см2), очищеного не грубіше 10 класу забрудненості за ГОСТ 17433 і вмісту розпилена олія в'язкістю 10-35 мм2/c (10-35 сСт) за температури 50 0З концентрацією з розрахунку 1-2 краплі на 1 м3 повітря, наведеного до нормальних умов (температура 20 0С, тиск 101325 Па). |
|

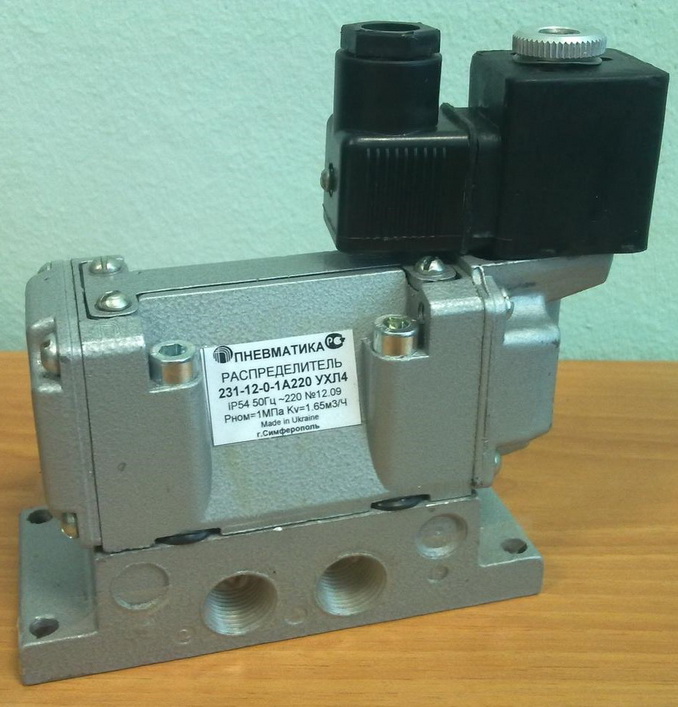

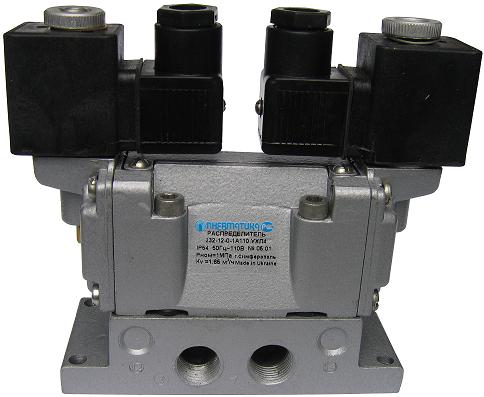

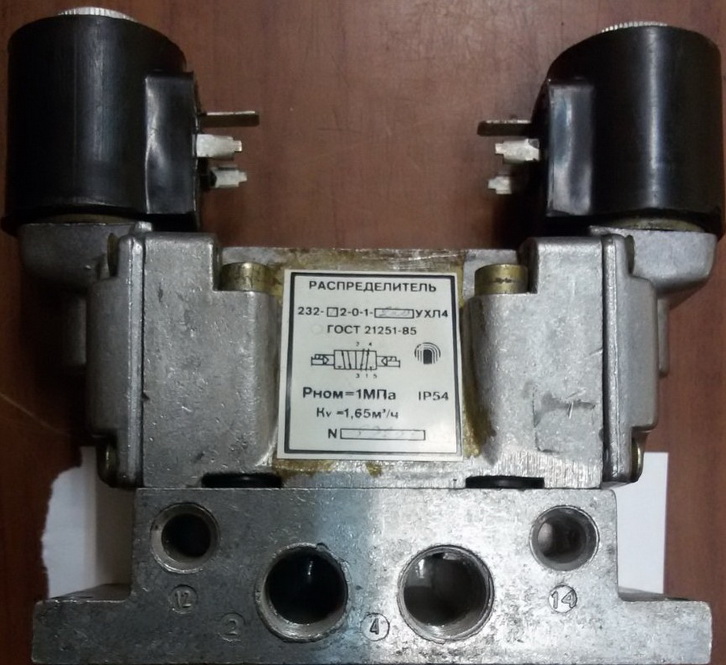

Фотографії пневморозподільників і монтажної плити
Варіанти виготовлення пневморозподільників 5Р2 з двостороннім електрокеруванням
| Позначення схем | Виготовлення |
| 232 | Двопозиційний із двостороннім електропневматичним керуванням і ручним дублюванням |
| 331 | Трипозиційний із двостороннім електропневматичним керуванням, повернення в середню позицію пружинний, всі лінії перекриті |
Основні характеристики пневморозподільника типу 5Р2-231-1(2)
| Параметри | Значення |
| Умовний прохід, мм | 10 |
| Номінальний тиск, МПа | 1,0 |
| Пропускна здатність, Кv, м3/год, не менш ніж: - двопозиційних; - трипозиційних |
1,65 0,85 |
| Час спрацьовування, с, не більш ніж - вмикання; - вимикання |
0,08 0,13 |
| Загальна витікання повітря з порожнин розподілювача, см3/хв, не більш ніж | 80 |
| Максимальна кількість спрацьовувань, 1/с | 4 |
| Номінальна напруга живлення, В: постійного струму/змінного струму 50 Гц/ змінного струму 60 Гц | 12,24,48,110 / 24,36,110,220,380 / 110,220 |
| Номінальна споживана потужність, не більш ніж: постійного струму, Вт/ змінного струму 50 Гц, ВА/змінного струму 60 Гц, ВА | 7 / 9 / 12 |
| Середня обробка до відмови, циклів, не менш ніж | 1*106 |
| Повний середній ресурс, циклів, не менш ніж | 5*106 |
| Маса, кг, не більш ніж, після виконання: 231-02-0-... / 231-12-0-... 233-02-0-... / 233-12-0-... |
0,9 / 1,2 0,9 / 1,2 |
Основні характеристики пневморозподільника 5Р2-232-12, 232-02
| Параметри | Значення |
| Умовний прохід, мм | 10 |
| Номінальний тиск, МПа | 1,0 |
| Пропускна здатність, Кv, м3/год, не менш ніж: - двопозиційних; - трипозиційних |
1,65 0,85 |
| Час спрацьовування, с, не більш ніж - вмикання; - вимикання |
0,08 0,13 |
| Загальна витікання повітря з порожнин розподілювача, см3/хв, не більш ніж | 80 |
| Максимальна кількість спрацьовувань, 1/с | 4 |
| Номінальна напруга живлення, В: постійного струму/змінного струму 50 Гц/ змінного струму 60 Гц | 12,24,48,110 / 24,36,110,220,380 / 110,220 |
| Номінальна споживана потужність, не більш ніж: постійного струму, Вт/ змінного струму 50 Гц, ВА/змінного струму 60 Гц, ВА | 7 / 9 / 12 |
| Середня обробка до відмови, циклів, не менш ніж | 1*106 |
| Повний середній ресурс, циклів, не менш ніж | 5*106 |
| Маса, кг, не більш ніж, після виконання: 232-02-0-1... / 232-12-0-1... |
1,0 / 1,5 |
Структура умовного позначення пневморозподільників 5Р2
| 5Р2 | - | ХХХ | - | Х2 | - | 0 | - | 1 | - | ХХХХ | - | Х4 | |
| Вид кліматичного виконання за ГОСТом 15150-69 | |||||||||||||
| Рід, частота, номінальна напруга електричного струму: А— змінний струм, 50 Гц (24, 36,110,220, 380 В); Б — змінний струм, 60 Гц (110, 220 В); Д — постійний струм (12, 24, 48, 110 В). |
|||||||||||||
| Спосіб приєднання до електромережі: 1 —роз'єм | |||||||||||||
| 0 — без індикації керівного сигналу | |||||||||||||
| Спосіб приєднання пневмоліній (розмір монтажної поверхні по ІСО 5599/1): 0 — стикове без плити; 1 — стикове з плитою для трубного монтажу з отворами для приєднання труб у сторони та конічною приєднувальною різзю КЗ/8" ГОСТ 6111 |
|||||||||||||
| Пневмосхема (дивися таблицю нижче "Варіанти виконання...") | |||||||||||||
| Тип пневморозподільника (вузловий прохід 10 мм) | |||||||||||||

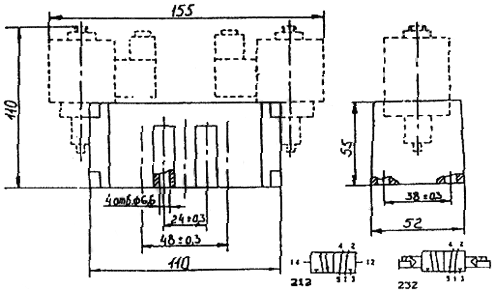

Габаритні та приєднувальні розміри пневморозподільників 5Р2-232-02
|
|
Пневморозподільник 232-12-0-1
|
|
Основні параметри розподілювача 5Р2.232-12-0-1 А220 (А110, Д24) УХЛ4: - приєднання до пневмосистеми — нарізне; |

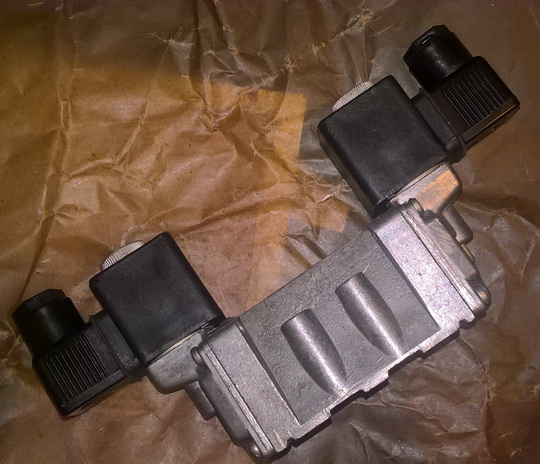

Пневморозподільник 232-02-0-1
|
|
Основні параметри розподілювача 5Р2.232-02-0-1 А110 (А220, Д24) УХЛ4: - приєднання до пневмосистеми — стикове; |
Пневморозподільник 331-12-0-1
|
|
Основні параметри розподілювача 5Р2.331-12-0-1 Д24 (А110, А220) УХЛ4: - приєднання до пневмосистеми — нарізне; |
Пневморозподільник 231-12-0-1
|
|
Основні параметри розподілювача 5Р2 231 12 0 1 А220 (А110,Д24) УХЛ4: - приєднання до пневмосистеми — нарізне; |
Пневморозподільник 231-02-0-1
|
|
Основні параметри розподілювача 5Р2 231 02 0 1 А110 (Д24, А220) УХЛ4: - приєднання до пневмосистеми — стикове; |
Пневморозподільник 233-12-0-1
|
|
Основні параметри розподілювача 5Р2 233 12 0 1 Д24 (А220, А110) УХЛ4: |

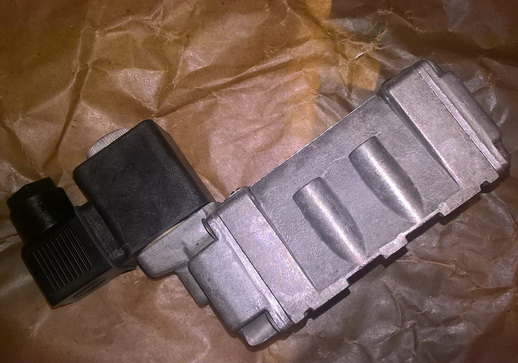

Пневморозподільник 233-02-0-1
|
|
Основні параметри розподілювача 5Р2 233 02 0 1 А220 (А110, Д24) УХЛ4: - приєднання до пневмосистеми — стикове; |
Приклад умовного позначення розподільника двопозиційного з двостороннім електропневматичним керуванням і ручним дублюванням і пневматичним поверненням, з монтажною плитою з розміром стикової поверхні 2, без індикації керівного сигналу, с приєднанням до електромережі через роз'єм, для змінного струму з частотою 50 Гц і номінальною напругою 220 В, кліматичного виконання УХЛ 4:
Пневморозподільник 5Р2.232-12-0-1-А220 УХЛ4 ТУ2-053-0223807-005-93.
Можливі варіанти виконання пневморозподільника 5Р2 з двостороннім електрокеруванням:
Пневморозподільник 5Р2.232-12-0-1-Д24, 5Р2.232-12-0-1-А220, 5Р2.331-12-0-1-А110, 5Р2.331-12-0-1-А220, 5Р2.331-02-0-1-Д24, 5Р2.331-02-0-1-Д24.
