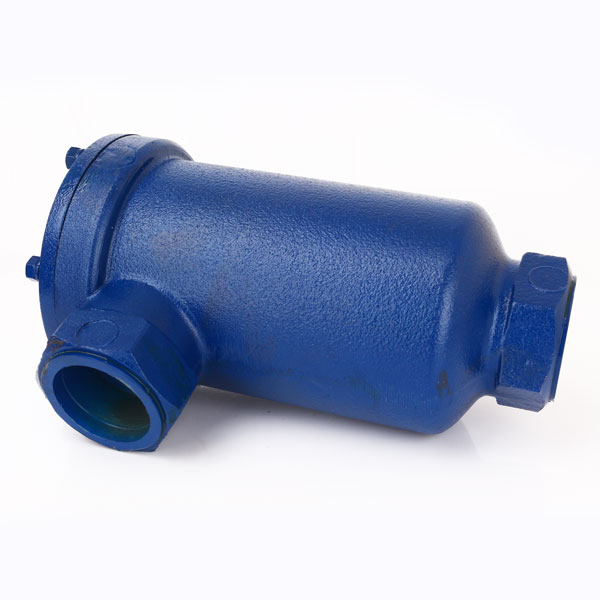

Сепараторы (фильтры) магнитные ФММ 22, ФММ22 УХЛ4 предназначены для очистки минеральных масел и смазочно охлаждающих жидкостей (керосин, смесь минеральных масел с керосином) от взвешенных в них магнитных частиц в смеси с немагнитными. Применение магнитного сепаратора даёт возможность повысить чистоту обработки поверхностей деталей, многократно использовать охлаждающие жидкости.
     Сепараторы магнитные ФММ-21(22,23,24,25,26) предназначены для комплектации металлорежущих станков, кузнечно-прессового оборудования и других гидрофицированных машин.
     Сепараторы обеспечивают очистку минеральных масел и смазочно-охлаждающих жидкостей (керосина, смесей минерального масла с керосином) вязкостью от 1 до 75 мм²/с в диапазоне температур от +10 до +50°С.
Климатическое исполнение и категория размещения - для умеренного климата (УХЛ4) и тропическое (О4.1).

Параметры сепараторов ФММ

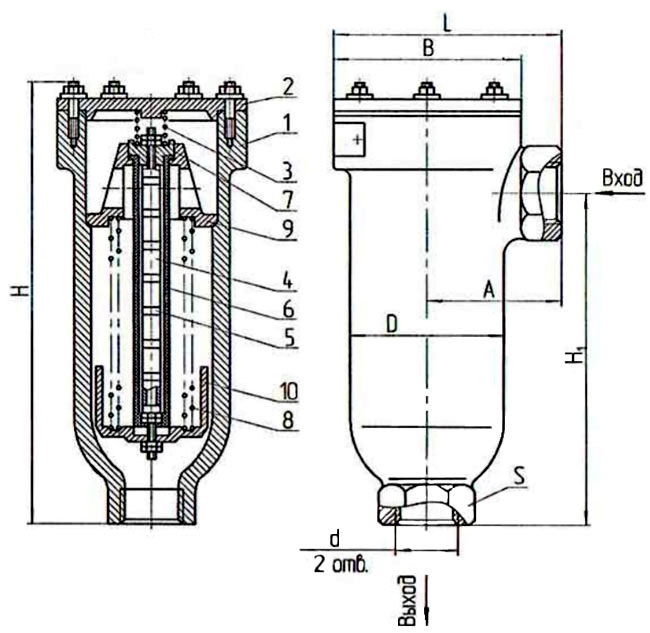

     Устройство сепаратора ФММ ТУ2-053-1838-87:

Магнитный очистительный сепаратор типа ФММ состоит из корпуса 1, крышки 2, пружины 3, фильтрующего пакета, в состав которого входит магнитный патрон из чередующихся магнитов 4 и стальных шайб 5, обечайка 6, крышка 7 и пружинные элементы (или сетчатый каркас) 8, установленные между упором 9 и стаканом 10.

     Описание работы фильтра ФММ:

Загрязненная жидкость поступает в сепаратор через входное отверстие, проходит через каналы в упоре и попадает в полость между магнитным патроном и пружинными элементами.
Магнитные частицы осаждаются на магнитном патроне, далее жидкость проходя через зазоры пружинных элементов (сетчатого каркаса), дополнительно очищается от немагнитных и оставшихся магнитных частиц и поступает в выходное отверстие сепаратора.

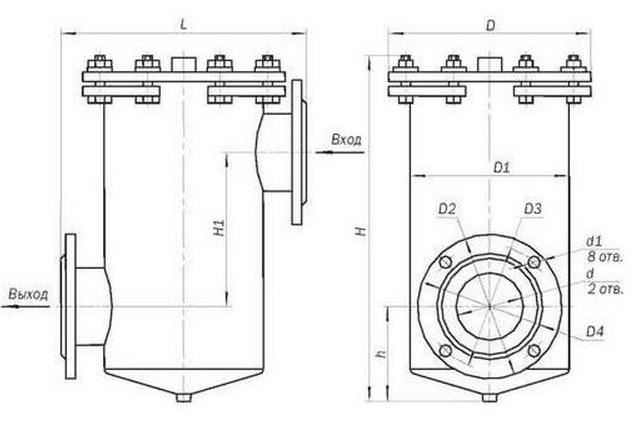

     Устройство и принцип работы сепараторов ФММ26 и ФММ27 аналогичны изделиям меньшего габарита. Визуальные отличия: входное и выходное отверстия (патрубки) имеют фланцевое крепление, а их оси параллельны.

  Основные параметры фильтра магнитного - сепаратора ФММ21 (ФМ-2) УХЛ4:
— номинальное давление на выходе 1,6 МПа;
— номинальный расход рабочей жидкости 8 л/мин;
— условный проход 16 л/мин;
— степень очистки 73%;
— вес не более 1,3 кг.

  Основные параметры фильтра магнитного - сепаратора ФММ22 (ФМ-3) УХЛ4:
— номинальное давление на выходе 1,6 МПа;
— номинальный расход рабочей жидкости 12,5 л/мин;
— условный проход 20 л/мин;
— степень очистки 73%;
— вес не более 1,7 кг.

  Основные параметры фильтра магнитного - сепаратора ФММ23 (ФМ-4) УХЛ4:
— номинальное давление на выходе 1,6 МПа;
— номинальный расход рабочей жидкости 25 л/мин;
— условный проход 25 л/мин;
— степень очистки 73%;
— вес не более 3,0 кг.

  Основные параметры фильтра магнитного - сепаратора ФММ24 (ФМ-5) УХЛ4:
— номинальное давление на выходе 1,6 МПа;
— номинальный расход рабочей жидкости 50 л/мин;
— условный проход 32 л/мин;
— степень очистки 73%;
— вес не более 3,8 кг.

  Основные параметры фильтра магнитного - сепаратора ФММ25 (ФМ-6) УХЛ4:
— номинальное давление на выходе 1,6 МПа;
— номинальный расход рабочей жидкости 100 л/мин;
— условный проход 50 л/мин;
— степень очистки 73%;
— вес не более 8,3 кг.

  Основные параметры фильтра магнитного - сепаратора ФММ26 (ФМ-7) УХЛ4:
— номинальное давление на выходе 1,6 МПа;
— номинальный расход рабочей жидкости 200 л/мин;
— условный проход 200 л/мин;
— степень очистки 73%;
— вес не более 16 кг.
