Г12-25М. Насос пластинчатый Г 12-25 М
Г12-25М. Насос пластинчатый Г 12-25 МВ наличии
от 100 ₴
+380 (68) 864-07-48
Отдел продаж
+380 (68) 864-07-48
Отдел продаж
Законом не предусмотрен возврат и обмен данного товара надлежащего качества

Насосы пластинчатые Г12-25М

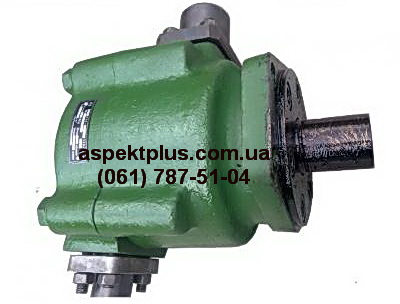

Насосы пластинчатые (лопастные) Г12-26АМ, Г12-25М
Насос Г 12-26 АМ

Насосы пластинчатые (лопастные) Г12 25М, Г12-25 УХЛ4 обеспечивают нерегулируемый по величине поток рабочей жидкости в гидравлических приводах металлорежущих станков, и других гидрофицированных машин
Данные насосы Г12-2М относят к пластинчатым однопоточным насосам габарита 3 с давлением на выходе 6,3 МПа (63 кгс/см)2.
Номинальный рабочий объем насосов 224 и 160 см3 соответственно
Производительность при номинальной частоте вращения вала 960 об/мин составляет 140 и 200 л/минуту. Направление вращения вала - правое (по часовой стрелке если смотреть на вал).
Под заказ возможно исполнение с левым вращением.

Насосы Г12-25(26)А(М) конструктивно и по принципу действия не отличаются от насосов Г12-2 габарита 2 (Г12-24(25)А(М)), но для обеспечения необходимой производительности имеют больший по габаритам корпус, а соответственно и массу (36 кг).

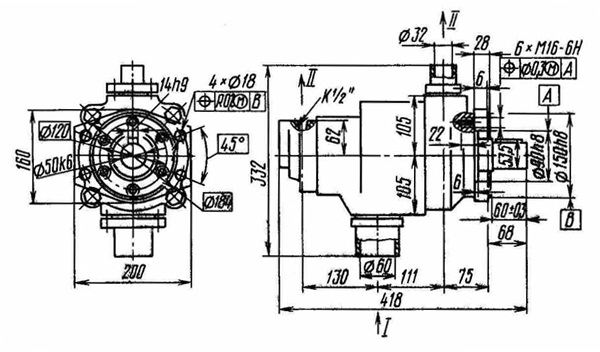

Размеры насосов Г12-25, Г12-26 (третий габарит)

Размеры насосов Г12-25, Г12-26 (габарит 3)

Основные параметры насосов Г12-2

Наименование действующее Номинальное давление на выходе, МПа Номинальная подача, л/мин Номинальный рабочий объем, см3 Номинальная частота вращения, об/мин Номинальная мощность привода, кВт Масса, кг
Насос Г12-25М 6,3 140 160 960 17,3 36,0
Насос Г12-26АМ 200 224 24,2

Устройство и принцип действия насосов Г12

Устройство и принцип действия насосов Г12-2

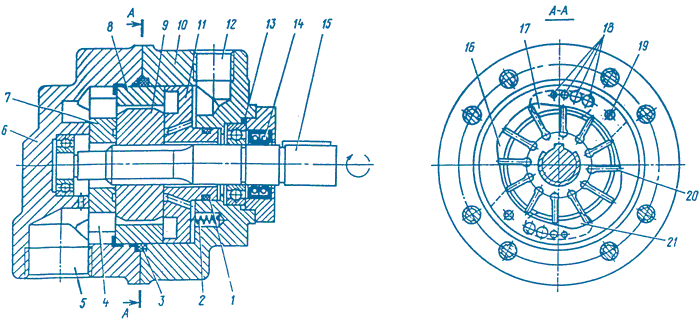

       В корпусе 1 и крышке 2 установлен рабочий комплект, состоящий из статора 3, ротора 4, пластины 5, диска с шейкой 6, диска плоского 7. Вал 8 свободно вращается в подшипнике качения 9. В крышке расположено всасывающее отверстие Б, в корпусе - нагнетательное В. Двухпоточный насос объединяет два однопоточных насоса. В корпусных деталях установлены рабочие комплекты двух однопоточных насосов. Двухпоточный насос имеет общее всасывающее отверстие. Нагнетание происходит двумя независимыми потоками. Принцип действия однопоточных и двухпоточных насосов одинаков. При вращении вала пластины перемещаются в пазах ротора в соответствии с профилем внутренней поверхности статора. Камера Г (между пластинами, статором и ротором) во время . соединения с каналами всасывания увеличивает свой объем и заполняется рабочей жидкостью, поступающей из магистрали всасывания, а во время соединения с каналами нагнетания уменьшает свой объем, вытесняя рабочую жидкость в магистраль нагнетания. Насос устанавливается в любом положении. Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты. Допуск соосности осей валов 0,1 мм в диаметральном выражении. Направление вращения вала должно соответствовать стрелке, расположенной на табличке. Передача на вал радиальных и осевых нагрузок со стороны привода не допускается. Для защиты насоса и гидросистемы от перегрузок необходимо установить предохранительный клапан, настройка которого не должна превышать номинального давления на выходе, а расход клапана должен быть не менее подачи насоса. Бак должен отвечать требованиям ГОСТ 16770-86. Объем бака должен быть не менее двухминутной подачи насоса. Всасывающий и сливной трубопроводы должны быть погружены в бак на глубину около двух диаметров трубы от дна. Трубопроводы должны быть с плавными изгибами, тщательно очищены, иметь надежное уплотнение в месте присоединения к насосу исключающее возможность подсоса воздуха. Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Диаметр отверстия всасывающего трубопровода, его длина и дополнительные соединения должны выбираться из условий, что скорость рабочей жидкости не должна превышать 1,5 м/с и абсолютное давление на входе в насос должно быть-0,08...0,12 МПа (0,8... 1,2 кгс/см2). На всасывающем трубопроводе допускается устанавливать фильтр с индикатором загрязненности при условии, что абсолютное давление на входе в насос не менее 0,08 МПа.

Структура условного обозначения насосов Г12-2

5   Г12-2   4А   М   УХЛ4

УХЛ4 = климатическое исполнение и категория размещения.
М = исполнение (модернизированный).
5, 6А = подача насоса (см. таблицу 2 выше).
Г12-2 = серия насосов пластинчатых.
5, 8, 12, 18, 25, 35 = пластинчатый насос двухпоточный (см. насосы двухпоточные).

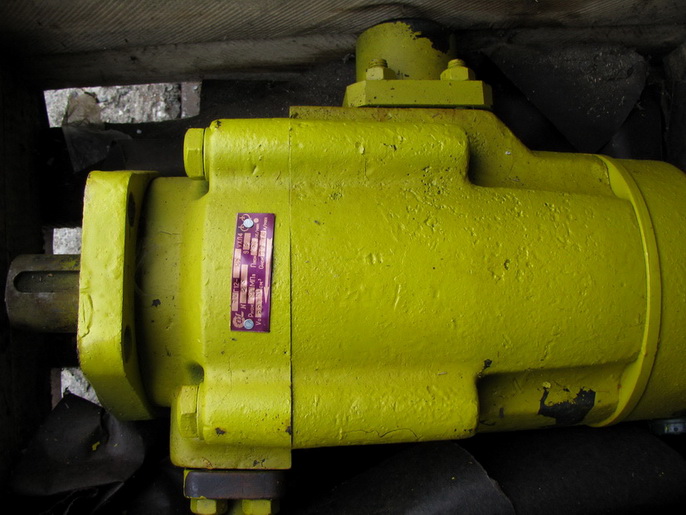

Насос пластинчатый Г12-26АМ

Насос пластинчатый Г12-26АМ

  Основные параметры насоса лопастного Г12-26, Г 12-26 АМ УХЛ4:
— номинальное давление на выходе 6,3 МПа;
— расход рабочей жидкости 200 л/мин;
— номинальная частота вращения 960 об/мин;
— номинальная мощность 14,5 кВт;
— вес не более 40 кг.

Насос пластинчатый Г12-25М

Насос пластинчатый Г12-25М

  Основные параметры насоса лопастного Г12-25, Г 12-25 М УХЛ4:
— номинальное давление на выходе 6,3 МПа;
— расход рабочей жидкости 140 л/мин;
— номинальная частота вращения 960 об/мин;
— номинальная мощность 11,5 кВт;
— вес не более 40 кг.

           Пример условного обозначения при заказе насоса пластинчатого нерегулируемого с номинальным рабочим объёмом 200 см³ и с номинальной подачей 145 л/мин:
Насос Г12-25М УХЛ4.
