Пневмоблок подготовки воздуха П-Б 16/10

Характеристики пневмоблоков подготовки воздуха П-Б 16.21, П-Б 16.31

Характеристики пневмоблоков П-ППВМ 10-14, П-ППВМ 10-24 и П-ППВМ 16-14, П-ППВМ 16-24

Характеристики блоков подготовки воздуха П-Б1-16/10-11(12,21,22)

Обозначение пневмоблоков подготовки воздуха П-Б 16.21, П-Б 16.31

П-Б16	-	Х	-	X	-	X	-	4
								Категория размещения
						Климатическое исполнение ГОСТ 15150 (УХЛ, О)
				Вид присоединительной резьбы: 1 - коническая; 3 - метрическая
		Выполняемые функции: 2 - отключение пневмосистемы от питания, очистка воздуха от капельной влаги и твердых частиц, регулирование, автоматическое поддержание и визуальный контроль величины давления, удаление конденсата, выпуск воздуха при отключении, подача электросигнала при понижении давления ниже допустимого, предохранение системы от обратного потока сжатого воздуха; 3 - отключение пневмосистемы от питания, очистка воздуха от капельной влаги и твердых частиц, регулирование и автоматическое поддержание и визуальный контроль величины давления, удаление конденсата, выпуск воздуха при отключении, подача электросигнала при понижении давления ниже допустимого, предохранение системы от обратного потока сжатого воздуха, насыщение воздуха смазочным материалом.
Условное обозначение изделия

Состав, устройство и работа П-ППВМ и его составных частей

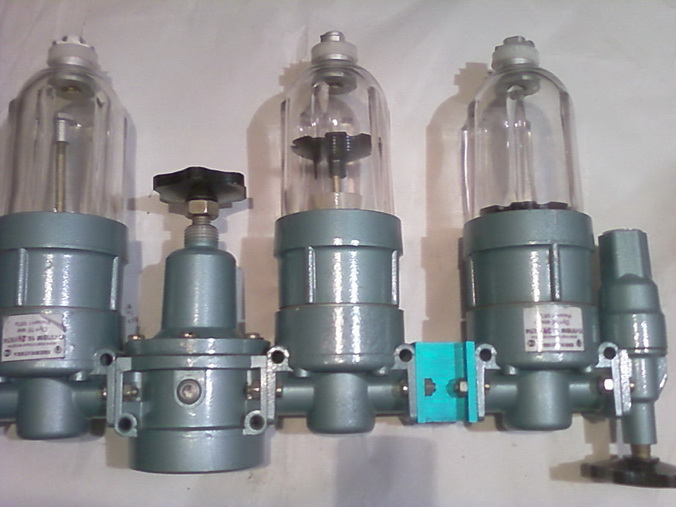

     Устройство очистки сжатого воздуха П-ППВМ представляет собой блок, собранный из модульных устройств с унифицированными присоединительными размерами: вентиля с обратным клапаном 1, фильтра-влагоотделителя 2, коллектора 3 с пробкой 4, фильтра осушителя 5, пневмоклапана редукционного 6, фильтра тонкой очистки 7 (в исполнении с классом загрязненности 1 фильтр тонкой очистки не входит).
При закрытии вентиля 1 осуществляется перекрытие входного канала.  При открытие вентиля 1 подается давление на вход фильтра влагоотделителя 2. При открытом вентиле обратный клапан предотвращает обратные потоки воздуха и разгерметизацию устройства.
     Фильтр влагоотделитель 2 является аппаратом центробежного действия, в котором под давлением центробежных сил происходит отделение влаги, масла и механических примесей. Очищенный таким образом сжатый воздух, проходя дополнительно через фильтрующий элемент, поступает на вход коллектора 3, имеющего сверху отверстие К 1/2", закрытое пробкой 4, предназначенное для дополнительного отбора сжатого воздуха после фильтра-влагоотделителя.
     Фильтр-осушитель 5 является фильтром смешанного контактно-центробежного действия, в котором поступающий в фильтр воздух проходит через специальные фильтрующие элементы, далее через закручивающее устройство, и затем уже осушенный поступает на вход пневмоклапана редукционного 6, где происходит редуцирование давления сжатого воздуха, величина которого устанавливается винтом 15.
     Фильтр тонкой очистки 7 является фильтром контактного действия, в котором поступающий в фильтр воздух проходит через многослойный фильтрующий элемент. В фильтре 7 происходит окончательная очистка сжатого воздуха.
     В фильтре-влагоотделителе 2 в прозрачном стакане 9 установлен полуавтоматический 10 или автоматический 11 конденсатоотводчик. Полуавтоматический отводчик работает следующим образом. При наличии давления в стакане 9 отводчик запирается на резиновое кольцо, осуществляя герметизацию стакана. При сбросе давления в стакане, отводчик открывается и отделенный конденсат сливается через резьбовое отверстие М8х1. При повторной подаче давления в стакан отводчик запирается.
     При необходимости слива конденсата под давлением на отводчике имеется приводное кольцо 12, которое необходимо переместить вверх до упора.
     Автоматический конденсатоотводчик 11 поплавкового типа закрывается при наличии давления в стакане 9. По мере накопления отделенного конденсата поплавок всплывает и под давлением осуществляется сброс отделенного конденсата через сливное отверстие М10х1.
     По мере слива конденсата дренажное отверстие автоматического конденсатоотводчика закрывается. При отсутствии давления в стакане 9 отделенный конденсат сливается через открывающееся дренажное отверстие.
     Автоматический конденсатоотводчик может устанавливаться только в фильтре-влагоотделителе 2.
     Полуавтоматический отводчик может устанавливаться как в фильтре-влагоотделителе 2, так и в фильтре-осушителе 5 и в фильтре тонкой очистки 7.

Порядок установки П-ППВМ 16.14 и П-ППВМ 16.24:

1. Устройство может устанавливаться в любом месте при условии соответствия условиям эксплуатации.

2. Вертикальная ось стакана 9 должна располагаться вертикально. Для устройства с автоматическим конденсатоотводчиком отклонение от вертикали не должно превышать 5°.

3. Порядок установки устройства:
   - выньте полиэтиленовые заглушки из входного и выходного отверстий;
   - заверните манометр 13, снимаемый для транспортировки, в пневмоклапан редукционный 6;
   - закройте вентиль 14 входного клапана 1;
   - при помощи шпилек (или болтов) закрепите П-ППВМ на вертикальной стенке, используя отверстия 6,6 мм так, что бы обеспечить требования пунктов 1 и 2.
   - подведите давление сжатого воздуха к входному отверстию;
   - после подачи давления к входному отверстию вентиля с обратным клапаном 1 откройте вентиль 14;
   - оставляя выход устройства П-ППВМ 16-24(14) открытым, осуществите продувку устройства сжатым воздухом в течение 1 мин. давление не более 0,16 МПа и верните вентиль 14 в исходное положение;
   - подсоедините к выходному отверстию входной патрубок пневмопривода (пневмосистемы); - регулировочным винтом 15 пневмоклапана редукционного установите необходимый уровень давления, контролирую его по манометру 13, регулировочный винт застопорите контргайкой 16.

4. При необходимости осуществления организованного отвода отделенного конденсата, используйте резьбовые отверстия в конденсатоотводчиках.

Блок подготовки воздуха П-ППВМ 10-24

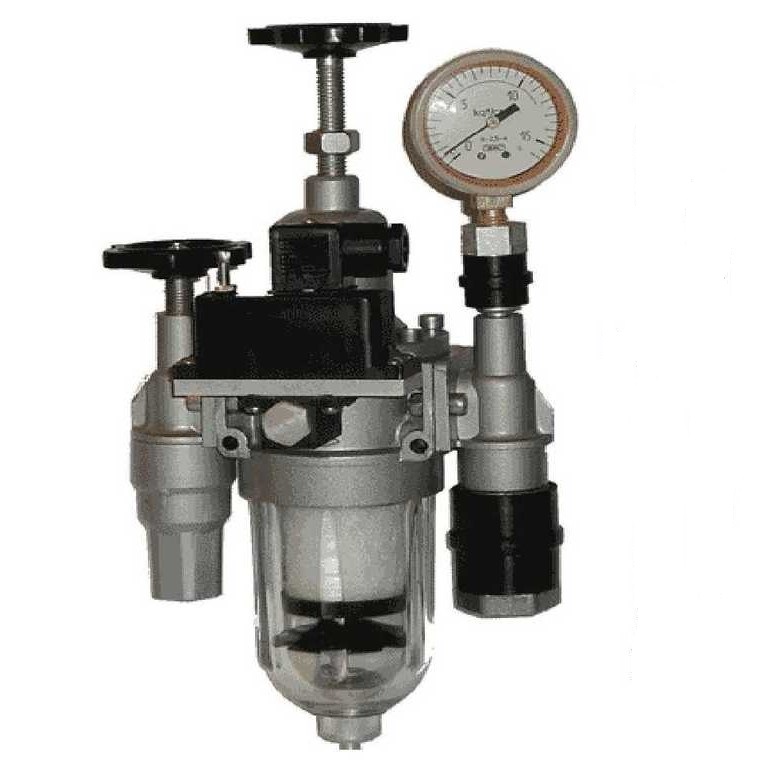

Пневмоблок подготовки воздуха ПБ16-21 (П-Б 16 21)

Пневмоблок подготовки воздуха ПБ16-31 (П-Б 16 31)

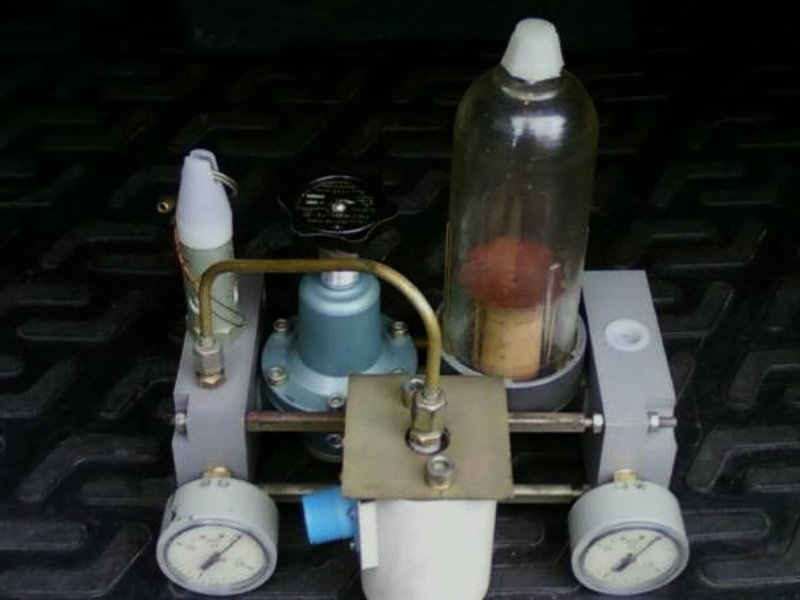

Пневмоблок подготовки воздуха П-Б1-16/10-22

Пневмоблок подготовки воздуха П-Б1-16/10-21

Пневмоблок подготовки воздуха П-Б1-16/10-11

Блок подготовки воздуха П-БК 17.25

— Пневмоблоки П-БК 17 25 УХЛ4 предназначены для подготовки сжатого воздуха в пневматических приводах и отключения пневмосистемы магистрали и выпуска сжатого воздуха из пневмосистемы.. — Пневмоблок ПБК-17.16 (D=1/2") и пневмоблок ПБК-17.10 (D=3/8") (размер D см. ниже на чертежах) состоят из маслораспылителя ПМК-06, фильтра регулятора с регулировочным винтом и полуатоматическим конденсатоотводчиком ПМК-04 и трёхлинейного пневмораспределителя П-МК-08. — Пневмоблок ПБК-17.25 (D=1") (размер D см. ниже на чертежах) состоит из маслораспылителя ПМК-06, фильтра влагоотделителя ПМК-01, редукционного клапана П-КРМ-112-25 и трёхлинейного пневмораспределителя П-МК-08. — Пневмоблок ПБК-17.06 (D=1/4") (размер D см. ниже на чертежах) состоит из маслораспылителя ПМК-06, фильтра регулятора с регулировочным винтом и полуатоматическим конденсатоотводчиком ПМК-04 и пневмораспределителя П-РК-3.3. — Манометры МТ-2И для блоков П-БК поставляются отдельно. Пневмосхема блоков П-БК17.25

Пневмоблок подготовки воздуха П-Б1-16/10-12

       Пример условного обозначения устройства подготовки сжатого воздуха П-ППВМ, с условным проходом 16 мм, класс загрязненности воздуха 0, коническая присоединительная резьба К1/2", климатическое исполнение - умеренные климат:

     - устройство подготовки сжатого воздуха П-Б1-16/10 УХЛ4.
