Електромагнітні муфти ЕТМ 104 1Н
|
|
Муфти електромагнітні (електромуфти) ЕТМ 104 - 1Н мають "жорстку" хвилю на зовнішніх дисках і спіральні оливорозподільні канавки на фрикційних поверхнях, що забезпечують швидке та чітке розчіплення дисків під час вимкнення муфти, малу величину залишкових моментів і високі значення обертового (динамічного) моменту у разі механічних перехідних процесів (розганяння, гальмування, реверсування навантаження). |
Технічні характеристики муфт ЭТМ-054(064,074,084,094,104,114,124,134,144)-1Н(2Н,3Н,1А,2А,3А) змінюються в процесі експлуатації внаслідок зносу деталей, головне внаслідок приробляння та подальшого зносу фрикційних дисків, а також залежать від температури самої муфти та олії. Тому параметри нової муфти призначаються в певному запасі, що враховує можливу зміну їх як у процесі зношування, так і внаслідок впливу теплового режиму муфти, а також цілого ряду інших експлуатаційних чинників.
Основні параметри муфти електромагнітної ЕТМ...4
| Габарит | Тип муфти | ||
| Контактна | Безконтактна | Гальмівна | |
| 05 | Муфта ЕТМ052 | Муфта ЕТМ054 | Муфта ЕТМ056 |
| 06 | Муфта ЕТМ062 | Муфта ЕТМ064 | Муфта ЕТМ066 |
| 07 | Муфта ЕТМ072 | Муфта ЕТМ074 | Муфта ЕТМ076 |
| 08 | Муфта ЕТМ082 | Муфта ЕТМ084 | Муфта ЕТМ086 |
| 09 | Муфта ЕТМ092 | Муфта ЕТМ094 | Муфта ЕТМ096 |
| 10 | Муфта ЕТМ102 | Муфта ЕТМ104 | Муфта ЕТМ106 |
| 11 | Муфта ЕТМ112 | Муфта ЕТМ114 | Муфта ЕТМ116 |
| 12 | Муфта ЕТМ122 | Муфта ЕТМ124 | Муфта ЕТМ126 |
| 13 | Муфта ЕТМ132 | Муфта ЕТМ134 | Муфта ЕТМ136 |
| 14 | Муфта ЕТМ142 | Муфта ЕТМ144 | Муфта ЕТМ146 |
| 15 | Муфта ЕТМ152 | Муфта ЕТМ154 | Муфта ЕТМ156 |
Габаритні та приєднувальні розміри муфт ЕТМ контактного виконання
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Розміри посадкових отворів електромуфт ЕТМ...4
| Габарит УКР./ПНР | Розміри, мм | |||||||||||
| Шліцьовий посадковий отвір за ГОСТом 1139-58 | Гладкий посадковий отвір | |||||||||||
| 1й ряд | 2й ряд | 3й ряд | 1й ряд | 2й ряд | 3й ряд | |||||||
| d | b | d+t1 | d | b | d+t1 | d | b | d+t1 | ||||
| ЕТМ-054 | D6*18/21*22/25A3*U4 | -- | -- | 20/ 22 | 4/ 5 | 21,8/ 24,3 | 18/ 20 | 5/ 6 | 20,3/ 22,8 | 16/ 18 | 5/ 5 | 18,3/ 20,3 |
| ЕТМ-064 | D6*21*25A3*U4 | D6*18*22A3*U4 | -- | 22 | 5 | 24,3 | 20 | 6 | 22,8 | 18 | 5 | 20,3 |
| ЕТМ-074 | D6*26*30A3*U4 | D6*21*25A3*U4 | D6*18*22A3*U4 | 25 | 6 | 27,8 | 22 | 6 | 24,8 | 20 | 6 | 22,8 |
| ЕТМ-084 | D6*28*34A3*U4 | D6*26*30A3*U4 | D6*21*25A3*U4 | 30 | 8 | 33,3 | 25 | 8 | 28,3 | 22 | 6 | 24,8 |
| ЕТМ-094 | D8*36*40A3*U4 | D6*28*34A3*U4 | D6*26*30A3*U4 | 35 | 10 | 38,3 | 30 | 8 | 33,3 | 25 | 8 | 28,3 |
| ЕТМ-104 | D8*42*46A3*U4 | D8*36*40A3*U4 | D6*28*34A3*U4 | 40 | 12 | 43,4 | 35 | 10 | 38,3 | 30 | 8 | 33,3 |
| ЕТМ-114 | D8*46*54A3*U4 | D8*42*46A3*U4 | D8*36*40A3*U4 | 50 | 14 | 53,8 | 40 | 12 | 43,3 | 35 | 10 | 38,3 |
| ЕТМ-124 | D8*56*65A3*U4 | D8*46*54A3*U4 | D8*42*46A3*U4 | 60 | 14 | 63,8 | 50 | 14 | 53,8 | 40 | 12 | 43,3 |
| ЕТМ-134 | D8*62*72A3*U4 D10*72*82A3*U4 | D8*56*65A3*U4 D8*62*72A3*U4 | D8*46*54A3*U4 D8*56*65A3*U4 | 70 80 | 14 16 | 73,8 84,3 | 60 70 | 18 16 | 64,4 74,9 | 50 60 | 14 14 | 53,8 64,4 |
| ЕТМ-144 | D10*72*82A3*U4 D10*82*92A3*U4 | D8*62*72A3*U4 D10*72*82A3*U4 | D8*56*65A3*U4 D8*62*72A3*U4 | 80 90 | 16 18 | 84,3 94,4 | 70 80 | 20 18 | 74,9 85,4 | 60 70 | 18 16 | 64,4 74,9 |
| ЕТМ-154 | D10*82*92A3*U4 | D10*72*82A3*U4 | D8*62*72A3*U4 | 90 | 18 | 94,4 | 80 | 22 | 85,4 | 70 | 20 | 74,9 |
Структура умовного позначення муфт ЕТМ
| ЕТМ | 09 | 4 | - | 0 | Н | 5 |  |
УХЛ4 | |||||
|
Кліматичне вироблення й категорія розміщення
|
|||||||||||||
|
Довжина виводів у дециметрах (для ЕТМ...4)
|
|||||||||||||
|
Умовне позначення вигляду отвору:
А — гладкі посадкові отвори Н — шліцьові отвори, відцентровані за зовнішнім діаметром В — шліцьові отвори, відцентровані за внутрішнім діаметром |
|||||||||||||
|
Умовне позначення розміру отвору:
дивись таблиці нижче (0 — спеціальне, передбачається під час замовлення) |
|||||||||||||
|
Виконування:
2 — контактна 4 — безконтактна 6 — гальмівна |
|||||||||||||
|
Габарит: 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15
|
|||||||||||||
|
Серія електромагнітних муфт тертя
|
|||||||||||||
Встановлення муфти ЕТМ
Під час вбудовування муфт ЕТМ...4 необхідно забезпечити фіксацію їх в осьовому напрямку через упору торців втулки в сусідні деталі, розташовані на валу, за допомогою проставних шайб або втулок. Для муфт ЕТМ...2 і ЕТМ...4 внутрішня стінка повідця має бути розташована від торця муфти на відстані не менш ніж 4-10 мм (великі відстані для великих муфт). Соосність повідця та втулки треба витримувати в межах 0,01-0,03 мм, а биття токопідвідного кільця після встановлення вала з муфтою в опори не більш ніж 0,0-0,O4 мм залежно від розміру муфти.
Під час вбудовування муфт ЕТМ...4 щіткотримач бажано монтувати в розточці стінки або кришки корпусу вузла. Можливе також встановлення за допомогою фланцевої склянки з підшипниками на валу або парний монтаж двох котушкотримачів на загальному стакані. Склянки треба утримувати від провертання.
Муфти ЕТМ...6 можуть встановлюватися з кріпленням фланця до стінки вузла як передньої, так і задньої площиною.
Всі муфти можуть встановлюватися на вертикальних валах якорям вниз, а малі муфти (габарити 05..08) також якорів вгору. У першому випадку значення максимально допустимої швидкості та теплорозсіювальної здатності знижуються до 70-80% в другому — до 40-50%.
Треба уникати занурення муфт, особливо типу ЕТМ...2, в олію.

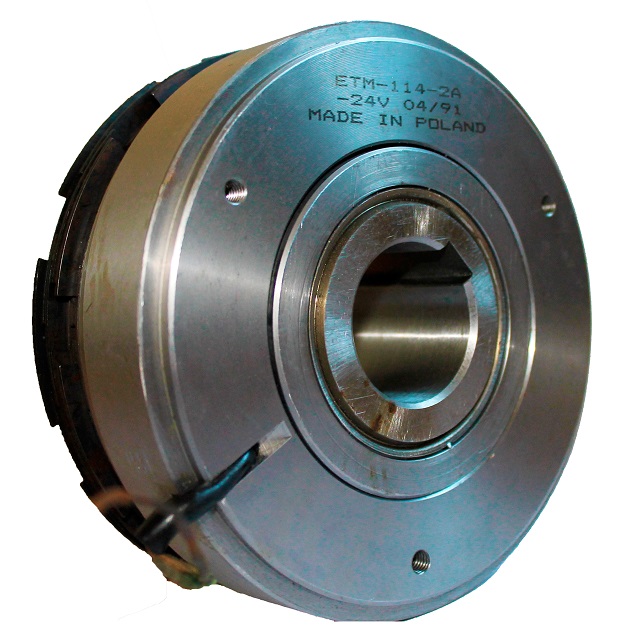

Муфта електромагнітна ЕТМ 054
|
|
Основні параметри електромуфти ЕТМ 054 — 1Н, 2Н, 3Н, 1 А, 2 А, 3 А, 1 М, 2М, 3М, А1, А2, А3, 1 В, 2 В, 3 В:
|
Муфта електромагнітна ЕТМ 084
