Гидрораспределитель ВЕ6 44 Г24 Н М

Принцип действия распределителей ВЕ-6

• Гидрораспределители ВЕ6 14 Г24 (В110, В220), ВЕ6 24 Г24 (В110, В220), ВЕ6 34 Г24 (В110, В220), ВЕ6 44 Г24 (В110, В220), ВЕ6 54 Г24 (В110, В220), ВЕ6 64 Г24 (В110, В220) УХЛ4 являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.

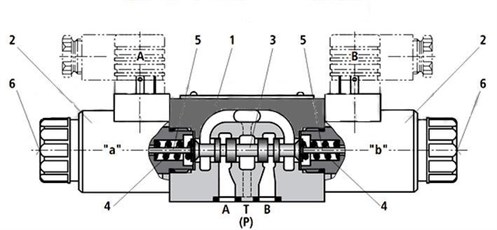

• Основные части распределителей ВЕ6.44(24,14,34,64,54)Г24(В110,В220)Н М корпус (1), два электромагнита (2) со стороны канала А и со стороны канала В, золотник (3), а также возвратные пружины (4).


• В нейтральном положении золотник (3) удерживается возвратной пружиной (4) в исходной позиции. Золотник (3) приводится в действие работающими в масле электромагнитами (2) ввёртного типа. Для обеспечения безупречной работоспособности полость электромагнита должна быть наполнена маслом.


• Усилие от магнита (катушки) (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока рабочей жидкости от P к A и от B к T или от P к B и от A к T.


• После отключения электромагнита (2) золотник (3) перемещается при помощи возвратной пружины (4) в свое исходное положение. В качестве дополнительной возможности применяется ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.

Наиболее применямые варианты описаны ниже:
Гидрораспределитель ВЕ6.64 (Г24, В110, В220)
Гидрораспределитель ВЕ6.44 (Г24, В110, В220)
Гидрораспределитель ВЕ6.34 (Г24, В110, В220)
Гидрораспределитель ВЕ6.24 (Г24, В110, В220)
Гидрораспределитель ВЕ6.14 (Г24, В110, В220)
Гидрораспределитель ВЕ6.574А.ОФ (Г24, В110, В220)

Монтажная поверхность распределителей ВЕ 6

Гидрораспределители ВЕ6 64 Г24, ВЕ6 64 В110, ВЕ6 64 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (64) является наиболее востребованной для современных нужд машиностроения. В мобильной технике применяются в основном гидрораспределители ВЕ6 64 Г24, в промышленности - ВЕ6 64 В110 и ВЕ6 64 В220.

Гидросхема 64

Основные параметры гидрораспределителя ВЕ6.64.В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 64;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.

Распределители ВЕ6 14 Г24, ВЕ6 14 В110, ВЕ6 14 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной технике применяются в основном гидрораспределители ВЕ6 14 Г24, в промышленности - ВЕ6 14 В110 и ВЕ6 14 В220.

Гидросхема 14

Основные параметры гидрораспределителя ВЕ6.14.В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 14;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- масса не более 1,95 кг.

Распределители ВЕ6 44 Г24, ВЕ6 44 В110, ВЕ6 44 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (44) является востребованной для современных нужд машиностроения. В мобильной технике применяются в основном гидрораспределители ВЕ6 44 Г24, в промышленности - ВЕ6 44 В110 и ВЕ6 44 В220.

Гидросхема 44

Основные параметры гидрораспределителя ВЕ6.44.В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 44;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.

Распределители ВЕ6 34 Г24, ВЕ6 34 В110, ВЕ6 34 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Гидрораспределители со схемой распределения 34 применяется в конструкции гидрораспределителей ВЕХ16.44 в качестве управляющего пилота. В мобильной технике применяются в основном гидрораспределители ВЕ6 34 Г24, в промышленности - ВЕ6 34 В110 и ВЕ6 34 В220.

Гидросхема 34

Основные параметры гидрораспределителя ВЕ6.34.В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 34;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.
