Гидрораспределитель ВЕ6 44 Г24 Н М

Принцип действия распределителей ВЕ-6

• Гидрораспределители ВЕ6 14 Г24 (В110, В220), ВЕ6 24 Г24 (В110, В220), ВЕ6 34 Г24 (В110, В220), ВЕ6 44 Г24 (В110, В220), ВЕ6 54 Г24 (В110, В220), ВЕ6 64 Г24 (В110, В220), ВЕ6 574 Г24 (В110, В220), ВЕ6 574А Г24 (В110, В220), ВЕ6 574Е Г24 (В110, В220), ВЕ6 573Е Г24 УХЛ4 являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.

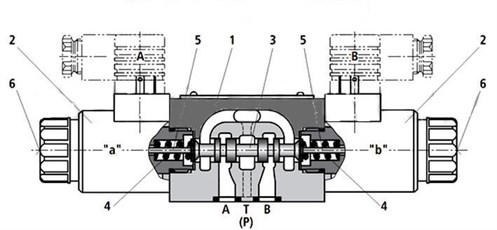

• Основные части распределителей ВЕ6.44(24,14,34,64,54)Г24(В110,В220)Н М корпус (1), два электромагнита (2) со стороны канала А и со стороны канала В, золотник (3), а также возвратные пружины (4).


• В нейтральном положении золотник (3) удерживается возвратной пружиной (4) в исходной позиции. Золотник (3) приводится в действие работающими в масле электромагнитами (2) ввёртного типа. Для обеспечения безупречной работоспособности полость электромагнита должна быть наполнена маслом.


• Усилие от магнита (катушки) (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока рабочей жидкости от P к A и от B к T или от P к B и от A к T.


• После отключения электромагнита (2) золотник (3) перемещается при помощи возвратной пружины (4) в свое исходное положение. В качестве дополнительной возможности применяется ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.

Наиболее применямые варианты описаны ниже:
Гидрораспределитель ВЕ6.64 (Г24, В110, В220)
Гидрораспределитель ВЕ6.44 (Г24, В110, В220)
Гидрораспределитель ВЕ6.34 (Г24, В110, В220)
Гидрораспределитель ВЕ6.24 (Г24, В110, В220)
Гидрораспределитель ВЕ6.14 (Г24, В110, В220)
Гидрораспределитель ВЕ6.574А.ОФ (Г24, В110, В220)

Монтажная поверхность распределителей ВЕ 6

Гидрораспределители ВЕ6 64 Г24, ВЕ6 64 В110, ВЕ6 64 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (64) является наиболее востребованной для современных нужд машиностроения. В мобильной технике применяются в основном гидрораспределители ВЕ6 64 Г24, в промышленности - ВЕ6 64 В110 и ВЕ6 64 В220.

Гидросхема 64

Основные параметры гидрораспределителя ВЕ6.64.В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 64;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.

Распределители ВЕ6 14 Г24, ВЕ6 14 В110, ВЕ6 14 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной технике применяются в основном гидрораспределители ВЕ6 14 Г24, в промышленности - ВЕ6 14 В110 и ВЕ6 14 В220.

Гидросхема 14

Основные параметры гидрораспределителя ВЕ6.14.В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 14;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- масса не более 1,95 кг.

Распределители ВЕ6 44 Г24, ВЕ6 44 В110, ВЕ6 44 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (44) является востребованной для современных нужд машиностроения. В мобильной технике применяются в основном гидрораспределители ВЕ6 44 Г24, в промышленности - ВЕ6 44 В110 и ВЕ6 44 В220.

Гидросхема 44

Основные параметры гидрораспределителя ВЕ6.44.В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 44;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.

Распределители ВЕ6 34 Г24, ВЕ6 34 В110, ВЕ6 34 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Гидрораспределители со схемой распределения 34 применяется в конструкции гидрораспределителей ВЕХ16.44 в качестве управляющего пилота. В мобильной технике применяются в основном гидрораспределители ВЕ6 34 Г24, в промышленности - ВЕ6 34 В110 и ВЕ6 34 В220.

Гидросхема 34

Основные параметры гидрораспределителя ВЕ6.34.В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 34;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.

Принцип действия распределителей ВЕ6

• Гидрораспределители ВЕ6 574 Г24 (В110, В220), ВЕ6 574А Г24 (В110, В220), ВЕ6 574Е Г24 (В110, В220), ВЕ6 573 Г24 (В110, В220), ВЕ6 573Е Г24 (В110, В220) являются золотниковыми гидрораспределителями с односторонним электромагнитным управлением (с одной катушкой). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.


• Основные части распределителей ВЕ6.574А(573Е,573,574,574Е)Г24(В110,В220)Н М с одним электромагнитом, так же, как и у распределителей с двумя магнитами ВЕ6.14(24,34,44,54,64)В110(Г24,В220)Н.М. корпус (1), один магнит (2) со стороны канала А или со стороны канала В, золотник (3), а также одна возвратная пружина (4).


• В отключенном состоянии золотник (3) удерживается возвратной пружиной (4) в исходном положении. Золотник (3) приводится в действие работающим в масле магнитом (2). Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.


• Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.


• После отключения магнита (2) золотник (3) перемещается при помощи возвратной пружины (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.

Распределитель ВЕ6.573Е

Монтажная поверхность распределителей ВЕ6

   Гидрораспределители ВЕ6 574Е Г24, ВЕ6 574Е В110, ВЕ6 574Е В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала В) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидросистемах станков и мобильной техники. Как видно на фото слева, в комплект поставки входят: штекер со светодиодной индикацией режимов работы и винты для крепления гидрораспределителя на гидроагрегат.

Гидросхема 574Е

   Основные параметры гидрораспределителя ВЕ6.574Е.В110 (В220, Г24):
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 574Е;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - макс. расход рабочей жидкости 60-80 л/мин;
   - номинальное давление на входе 32 МПа;
   - максимальное давление на выходе 6 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса гидрораспределителя не более 1,45 кг.

   Гидрораспределители ВЕ6 573Е Г24, ВЕ6 573Е В110, ВЕ6 573Е В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала В) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидросистемах станков и мобильной техники. Как видно на фото слева, в комплект поставки входят: штекер со светодиодной индикацией режимов работы и винты для крепления гидрораспределителя на гидроагрегат.

Гидросхема 573Е

   Основные параметры гидрораспределителя ВЕ6.573Е.В110 (В220, Г24):
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 573Е;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - макс. расход рабочей жидкости 60-80 л/мин;
   - номинальное давление на входе 32 МПа;
   - максимальное давление на выходе 6 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,45 кг.

   Гидрораспределители ВЕ6 573 Г24, ВЕ6 573 В110, ВЕ6 573 В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.

Гидросхема 573

   Основные параметры гидрораспределителя ВЕ6.573.В110 (В220, Г24):
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 573;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - макс. расход рабочей жидкости 60-80 л/мин;
   - номинальное давление на входе 32 МПа;
   - максимальное давление на выходе 6 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,45 кг.

   Гидрораспределители ВЕ6 574 Г24, ВЕ6 574 В110, ВЕ6 574 В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.

Гидросхема 574
