Принцип действия распределителей ВММ10 Ф с фиксацией

• Гидрораспределители ВММ10.574.Ф УХЛ4 с условным проходом 10 мм являются золотниковыми гидрораспределителями с управлением от рукоятки с фиксацией золотника в крайних положениях.


• Гидрораспределители ВММ10...Ф служат для пуска, остановки и направления движения потока жидкости в гидроприводах мобильной и стационарной техники.

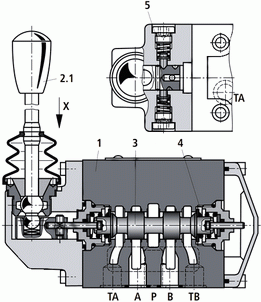

• Распределители состоят из корпуса (1), исполнительного элемента (2.1) (рукоятка) или исполнительных элементов, золотника (3), а также одной или двух возвратных пружин (4).


• В отключенном состоянии управляющий золотник (3) удерживается возвратными пружинами (4) - при повороте рукоятки стопором (5) - в среднем или исходном положении (за исключением импульсного золотника с гидравлическим и пневматическим управлением).


• Управляющий золотник (3) с помощью исполнительных элементов перемещается в нужное положение.

Монтажная поверхность распределителей ВММ 10 Ф

   Гидрораспределитель ВММ10.64.Ф УХЛ4 с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники, например, в качестве управляющего распределителя исполнительным механизмом стрелы автокрана. Данная схема распределения (64) является наиболее распространённой, так как её применение не связано с проектированием сложным гидравлических систем.

Гидросхема ВММ10-64

   Основные параметры гидрораспределителя ВММ 10.64:
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 64;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника;
   - максимальный расход рабочей жидкости до 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 3,8 кг.

   Гидрораспределитель ВММ10 44 Ф с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники, например, в качестве управляющего распределителя исполнительным механизмом стрелы автокрана. Данная схема распределения (64) является наиболее распространённой, так как её применение не связано с проектированием сложным гидравлических систем.

Гидросхема ВММ10-44

    Основные параметры гидрораспределителя ВММ 10.44:
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 44;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника;
   - максимальный расход рабочей жидкости до 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 3,8 кг.

   Основные параметры плиты присоединительной распределителя ВММ 10:

-условный проход устанавливаемого гидрораспределителя - 10 мм.

- присоединительная резьба для подвода гидролиний - К3/8 дюйма;

- подвод гидролиний - сбоку в стороны;

- вес - не более 1,5кг.

   Гидрораспределитель ВММ 10 574А УХЛ4 с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники, с 574-ой схемой распределения рабочей жидкости..

Гидросхема 574А

   Основные параметры гидрораспределителя ВММ 10.574А:
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 574А;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника отсутствует (пружинный возврат);
   - номинальный / максимальный расход рабочей жидкости - 100 / 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 3,8 кг.

   Гидрораспределитель ВММ 10 34 УХЛ4 с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники, с 34-ой схемой распределения рабочей жидкости.

Гидросхема 34

   Основные параметры гидрораспределителя ВММ 10.34:
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 34;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника отсутствует (пружинный возврат);
   - номинальный / максимальный расход рабочей жидкости - 100 / 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 3,8 кг.

   Гидрораспределитель ВММ 10 574 с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники, с 574-ой схемой распределения рабочей жидкости..

Гидросхема 574

   Основные параметры гидрораспределителя ВММ 10.574:
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 574;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника отсутствует (пружинный возврат);
   - номинальный / максимальный расход рабочей жидкости - 100 / 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 3,8 кг.

   Гидрораспределитель ВММ 10 14 с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники, с 14-ой схемой распределения рабочей жидкости. Особенностью работы гидросхемы 14 является то, что в среднем положении все каналы перепускают рабочую жидкость.

Гидросхема 14

   Основные параметры гидрораспределителя ВММ 10.14:
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 14;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника отсутствует (пружинный возврат);
   - номинальный / максимальный расход рабочей жидкости - 100 / 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 3,8 кг.

   Гидрораспределитель ВММ 10 24 с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники, с 24-ой схемой распределения рабочей жидкости.

Гидросхема 24

   Основные параметры гидрораспределителя ВММ 10.24:
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 24;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника отсутствует (пружинный возврат);
   - номинальный / максимальный расход рабочей жидкости - 100 / 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 3,8 кг.
