Насос пластинчатый НПл-80/16
от 100 ₴
Показать оптовые ценыМинимальная сумма заказа на сайте — 300 ₴
- В наличии
- Оптом и в розницу
- Код: нпл
- +380 (93) 845-70-32Отдел продаж

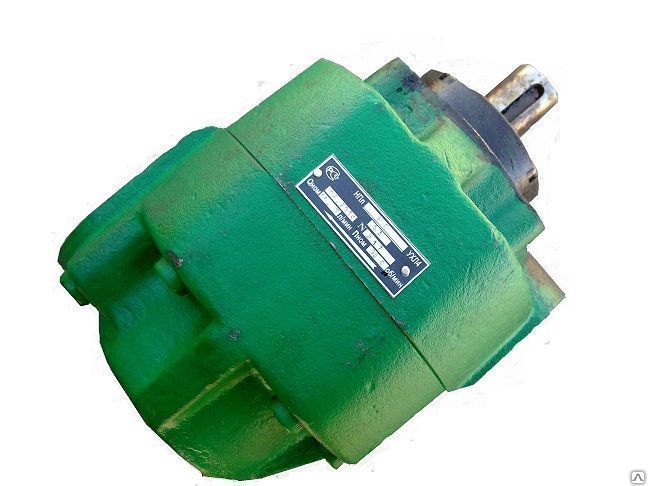

Насосы пластинчатые (лопастные) НПл 80/16
|
|

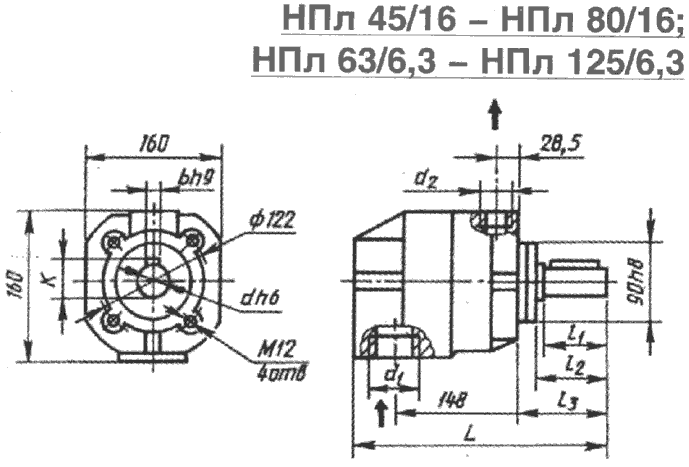

Насосы НПл 80 16 УХЛ4 (современный аналог насосов БГ12-24М, БГ12-25АМ, БГ12-24АМ) обеспечивают нерегулируемый по величине поток рабочей жидкости в гидравлических приводах металлорежущих станков, и других гидрофицированных машин Насосы НПл-56(45,80)/16 конструктивно и по принципу действия не отличаются от насосов НПл габарита 1 (НПл-8/6,3, НПл-12,5/6,3, НПл-16/6,3, НПл-25/6,3, НПл-32/6,3, НПл-40/6,3), но для обеспечения необходимой производительности имеют больший по габаритам корпус, а соответственно и массу (25 кг). Размеры насосов НПл
|
|||
Основные параметры насосов НПл
| Наименование действующее | Наименование устаревшее | Номинальное давление на выходе, МПа | Номинальная подача, л/мин | Номинальный рабочий объем, см3 | Номинальная частота вращения, об/мин | Номинальная мощность привода, кВт | Масса, кг |
| Насос НПл-45/16 | Насос БГ12-24АМ | 16 | 50 | 45 | 1500 | 7,0 | 25,0 |
| Насос НПл-56/16 | Насос БГ12-24М | 73 | 56 | 8,9 | |||
| Насос НПл-80/16 | Насос БГ12-25АМ | 100 | 80 | 13,9 |

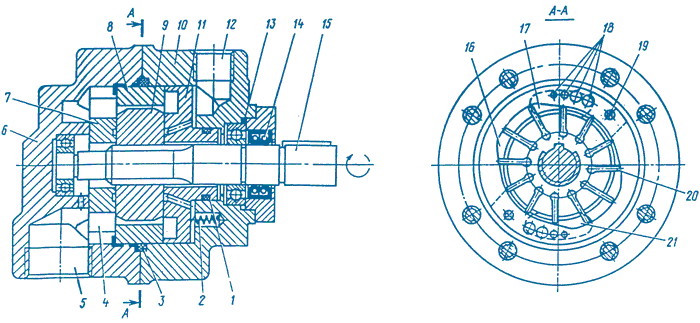

Конструкция и принцип действия насосов НПл (габарит 2)
В корпусе 1 и крышке 2 установлен рабочий комплект, состоящий из статора 3, ротора 4, пластины 5, диска с шейкой 6, диска плоского 7. Вал 8 свободно вращается в подшипнике качения 9. В крышке расположено всасывающее отверстие Б, в корпусе - нагнетательное В. Двухпоточный насос объединяет два однопоточных насоса. В корпусных деталях установлены рабочие комплекты двух однопоточных насосов. Двухпоточный насос имеет общее всасывающее отверстие. Нагнетание происходит двумя независимыми потоками. Принцип действия однопоточных и двухпоточных насосов одинаков. При вращении вала пластины перемещаются в пазах ротора в соответствии с профилем внутренней поверхности статора. Камера Г (между пластинами, статором и ротором) во время . соединения с каналами всасывания увеличивает свой объем и заполняется рабочей жидкостью, поступающей из магистрали всасывания, а во время соединения с каналами нагнетания уменьшает свой объем, вытесняя рабочую жидкость в магистраль нагнетания. Насос устанавливается в любом положении. Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты. Допуск соосности осей валов 0,1 мм в диаметральном выражении. Направление вращения вала должно соответствовать стрелке, расположенной на табличке. Передача на вал радиальных и осевых нагрузок со стороны привода не допускается. Для защиты насоса и гидросистемы от перегрузок необходимо установить предохранительный клапан, настройка которого не должна превышать номинального давления на выходе, а расход клапана должен быть не менее подачи насоса. Бак должен отвечать требованиям ГОСТ 16770-86. Объем бака должен быть не менее двухминутной подачи насоса. Всасывающий и сливной трубопроводы должны быть погружены в бак на глубину около двух диаметров трубы от дна. Трубопроводы должны быть с плавными изгибами, тщательно очищены, иметь надежное уплотнение в месте присоединения к насосу исключающее возможность подсоса воздуха. Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Диаметр отверстия всасывающего трубопровода, его длина и дополнительные соединения должны выбираться из условий, что скорость рабочей жидкости не должна превышать 1,5 м/с и абсолютное давление на входе в насос должно быть-0,08...0,12 МПа (0,8... 1,2 кгс/см2). На всасывающем трубопроводе допускается устанавливать фильтр с индикатором загрязненности при условии, что абсолютное давление на входе в насос не менее 0,08 МПа.
Насос пластинчатый НПл 45/16 (БГ12-24АМ)
|
|
Насос НПл-45/16 предназначен для для установки в гидравлических приводах металлорежущих станков, прессов и другого оборудования, в котором необходимо обеспечить нерегулируемый по величине поток масла с постоянным давлением. Основные параметры лопастного (пластинчатого) насоса НПл 45/6,3: Насосы НПл 45/16 могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала. |
Насос пластинчатый НПл 56/16 (БГ12-24М)
|
|
Насос НПл-56/16 предназначен для для установки в гидравлических приводах металлорежущих станков, прессов и другого оборудования, в котором необходимо обеспечить нерегулируемый по величине поток масла с постоянным давлением. Основные параметры лопастного (пластинчатого) насоса НПл 56/16: Насосы НПл 56/16 могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала. |
Насос пластинчатый НПл 80/16 (БГ12-25АМ)
|
|
Насос НПл-80/16 предназначен для для установки в гидравлических приводах металлорежущих станков, прессов и другого оборудования, в котором необходимо обеспечить нерегулируемый по величине поток масла с постоянным давлением. Основные параметры лопастного (пластинчатого) насоса НПл 80/16: Насосы НПл 80/16 могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала. |
При заказе просим указывать маркировку насоса пластинчатого НПл давления 16 МПа габарита 2:
Насос пластинчатый НПл 45/16 - насос пластинчатый однопоточный нерегулируемый, P=16МПа, Q=53,8 л/мин, V=45см3;
Насос пластинчатый НПл 56/16 - насос пластинчатый однопоточный нерегулируемый, P=16МПа, Q=73 л/мин, V=56см3;
Насос пластинчатый НПл 80/16 - насос пластинчатый однопоточный нерегулируемый, P=16МПа, Q=110.4 л/мин, V=80см3.
| Основные | |
|---|---|
| Производитель | Ама |
