Насосы пластинчатые Г12-25АМ, Г12-24АМ, Г12-24М, БГ12-24АМ, БГ12-25АМ, БГ12-24М
|
Насос БГ12-24АМ
|
Насосы пластинчатые БГ12 24АМ, БГ12 24А, БГ12 24М, БГ12 24, БГ12 25АМ, БГ12 25А, Г12 24АМ, Г12 24М, Г12 25АМ, Г12 24, Г12 24А, Г12 25А УХЛ4 (Габарит 2) (насосы лопастные) давления 6,3 МПа, габарита 1 применяются в гидроприводах металлорежущих станков и других машин, где требуется нерегулируемый по величине поток минерального масла. Температура -10 до +60 °С. Тонкость фильтрации масла 25 мкм.
Частота вращения насосов БГ12-2 давления 12.5 МПа габарита 2 - 1500 об/мин. Направление вращения - правое (по часовой стрелке со стороны привода). При необходимости насосы БГ12-24АМ(24М,25АМ) пластинчатые однопоточные давления 12.5 МПа габарита 2 могут быть изготовлены с левым направлением вращения вала.
Насосы НПл с рабочим объемом менее 40 см3 (БГ12-21АМ...БГ12-23АМ) относят к габариту 1.
Размеры насосов БГ12-24, БГ12-25
|
Основные параметры насосов БГ12-24АМ, БГ12-24М, БГ12-25АМ
Название
(старое название) |
Номинальное давление на выходе, МПа |
Номинальная подача, л/мин |
Номинальный рабочий объем, см3 |
Номинальная частота вращения, об/мин |
Номинальная мощность, кВт |
Масса, кг |
|
Подробное описание:
Насос БГ12-24АМ
Насос БГ12-24М
Насос БГ12-25АМ
|
| Насос БГ12-24АМ |
12,5 |
56 |
45 |
1500 |
5,04 |
9,7 |
| Насос БГ12-24М |
73 |
56 |
7,6 |
| Насос БГ12-25АМ |
105 |
80 |
9,9 |

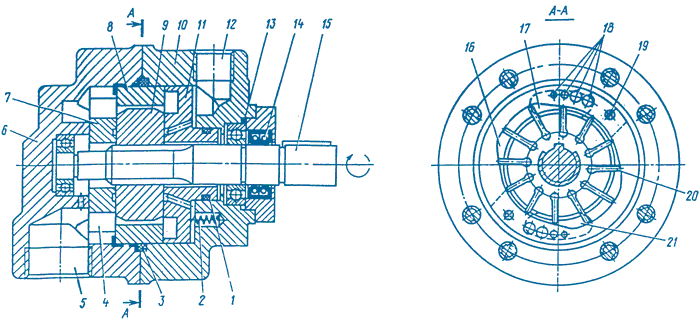

Устройство и принцип действия насосов БГ12
В корпусе 1 и крышке 2 установлен рабочий комплект, состоящий из статора 3, ротора 4, пластины 5, диска с шейкой 6, диска плоского 7. Вал 8 свободно вращается в подшипнике качения 9. В крышке расположено всасывающее отверстие Б, в корпусе - нагнетательное В. Двухпоточный насос объединяет два однопоточных насоса. В корпусных деталях установлены рабочие комплекты двух однопоточных насосов. Двухпоточный насос имеет общее всасывающее отверстие. Нагнетание происходит двумя независимыми потоками. Принцип действия однопоточных и двухпоточных насосов одинаков. При вращении вала пластины перемещаются в пазах ротора в соответствии с профилем внутренней поверхности статора. Камера Г (между пластинами, статором и ротором) во время . соединения с каналами всасывания увеличивает свой объем и заполняется рабочей жидкостью, поступающей из магистрали всасывания, а во время соединения с каналами нагнетания уменьшает свой объем, вытесняя рабочую жидкость в магистраль нагнетания. Насос устанавливается в любом положении. Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты. Допуск соосности осей валов 0,1 мм в диаметральном выражении. Направление вращения вала должно соответствовать стрелке, расположенной на табличке. Передача на вал радиальных и осевых нагрузок со стороны привода не допускается. Для защиты насоса и гидросистемы от перегрузок необходимо установить предохранительный клапан, настройка которого не должна превышать номинального давления на выходе, а расход клапана должен быть не менее подачи насоса. Бак должен отвечать требованиям ГОСТ 16770-86. Объем бака должен быть не менее двухминутной подачи насоса. Всасывающий и сливной трубопроводы должны быть погружены в бак на глубину около двух диаметров трубы от дна. Трубопроводы должны быть с плавными изгибами, тщательно очищены, иметь надежное уплотнение в месте присоединения к насосу исключающее возможность подсоса воздуха. Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Диаметр отверстия всасывающего трубопровода, его длина и дополнительные соединения должны выбираться из условий, что скорость рабочей жидкости не должна превышать 1,5 м/с и абсолютное давление на входе в насос должно быть-0,08...0,12 МПа (0,8... 1,2 кгс/см2). На всасывающем трубопроводе допускается устанавливать фильтр с индикатором загрязненности при условии, что абсолютное давление на входе в насос не менее 0,08 МПа.
Насос пластинчатый БГ12-24АМ (БГ12-24А)
|
|
Насос БГ 12 24АМ предназначен для для установки в гидравлических приводах металлорежущих станков, прессов и другого оборудования, в котором необходимо обеспечить нерегулируемый по величине поток масла с постоянным давлением.
Насосы БГ12-24А являются устаревшей версией насосов НПл 45/16 (взаимозаменяемы).
Основные параметры лопастного (пластинчатого) насоса БГ12-24АМ:
- номинальная подача: 56 л/мин
- номинальной давление на выходе: 12,5 МПа (63 бар)
- номинальная частота вращения (мощность): 1500 об/мин (5,04 кВт)
- коэффициент подачи, не менее: 76%
- КПД, не менее: 58%
- масса: 19,7 кг.
* параметры приведены при вязкости 35..40 сСт и температуре масла 50°C.
Насосы БГ12-24АМ могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала.
Для левого вращения в обозначение добавляется литера "Л", например:
Насос БГ12 24АМ - насос пластинчатый Q=56 л/мин, P=12,5 МПа, вращение вала правое
Насос БГ12 24АМ Л - насос пластинчатый Q=56 л/мин, P=12,5 МПа, вращение вала левое.
|
Насос пластинчатый БГ12-24М (БГ12-24)
|
|
Насос БГ12-24М устанавливаются в гидроприводах станков, прессов и другого гидрофицированного оборудования и обеспечивают постоянный, нерегулируемый поток рабочей жидкости с постоянным давлением.
Насосы БГ12 24М взаимозаменяемы с насосами НПл 56/16.
Основные параметры лопастного (пластинчатого) насоса НПл 12,5/6,3:
- номинальная подача: 9,7 л/мин
- номинальной давление на выходе: 6,3 МПа (63 бар)
- номинальная частота вращения (мощность): 960 об/мин (1,04 кВт)
- коэффициент подачи, не менее: 81%
- КПД, не менее: 65%
- масса: 9,7 кг.
* параметры приведены при вязкости 35..40 сСт и температуре масла 50°C.
Насосы НПл 12,5/6,3 могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала.
Для левого вращения в обозначение добавляется литера "Л", например:
Насос НПл-12,5/6,3 - насос пластинчатый Q=9,7 л/мин, P=6,3 МПа, вращение вала правое
Насос НПл-12,5/6,3Л - насос пластинчатый Q=9,7 л/мин, P=6,3 МПа, вращение вала левое.
|

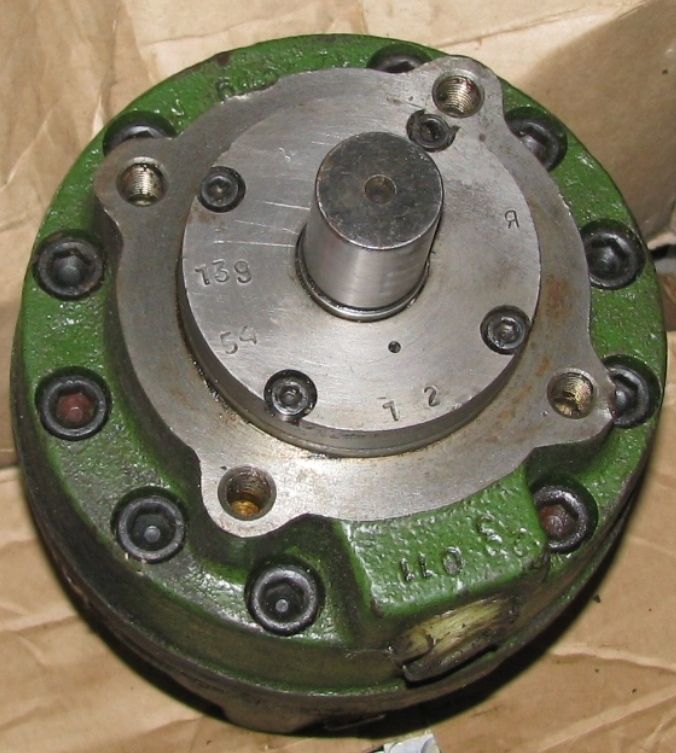

Насос пластинчатый БГ12-25АМ (БГ12-25А)
|
|
Основные параметры насоса лопастного БГ12-25А, БГ 12-25 АМ УХЛ4:
— номинальное давление на выходе 12,5 МПа;
— расход рабочей жидкости 100 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 25 кВт;
— вес не более 22 кг.
|
Насосы пластинчатые Г12-24АМ, Г12-24М, Г12-25АМ
|
Насос Г12-25АМ
|
Насосы пластинчатые (лопастные) Г12 24АМ, Г12 24М, Г12 25АМ, Г12-24, Г12-24А, Г12-25А УХЛ4 обеспечивают нерегулируемый по величине поток рабочей жидкости в гидравлических приводах металлорежущих станков, и других гидрофицированных машин
Данные насосы насосы Г12-2 относят к пластинчатым однопоточным насосам габарита 2 с давлением на выходе 6,3 МПа (63 кгс/см)2.
Номинальный рабочий объем насосов 63, 80 и 125 см3 соответственно
Производительность при номинальной частоте вращения вала 960 об/мин составляет 50, 70 и 100 л/минуту. Направление вращения вала - правое (по часовой стрелке если смотреть на вал).
Под заказ возможно исполнение с левым вращением.
Насосы Г12-24(25)А(М) конструктивно и по принципу действия не отличаются от насосов Г12-3 габарита 1 (Г12-31(32,33)А(М)), но для обеспечения необходимой производительности имеют больший по габаритам корпус, а соответственно и массу (19 кг).
Размеры насосов Г12-2 (второй габарит)
|
Основные параметры насосов Г12-24, Г12-25
| Наименование действующее |
Наименование современное |
Номинальное давление на выходе, МПа |
Номинальная подача, л/мин |
Номинальный рабочий объем, см3 |
Номинальная частота вращения, об/мин |
Номинальная мощность привода, кВт |
Масса, кг |
| Насос Г12-24АМ |
Насос НПл 63/6,3 |
6,3 |
53,8 |
63 |
960 |
7,0 |
19,0 |
| Насос Г12-24М |
Насос НПл 80/6,3 |
71,9 |
80 |
8,9 |
| Насос Г12-25АМ |
Насос НПл 125/6,3 |
110,4 |
125 |
13,9 |
Структура условного обозначения Г12-2
| 5 |
|
Г12-2 |
|
4А |
|
М |
|
УХЛ4 |
|
| |
|
|
|
|
|
|
|
УХЛ4 = климатическое исполнение и категория размещения.
|
|
М = исполнение (модернизированный).
|
|
4, 4А, 5 = подача насоса (см. таблицу 2 ниже).
|
|
Г12-2 = серия насосов пластинчатых.
|
|
5, 8, 12, 18, 25, 35 = пластинчатый насос двухпоточный (см. насосы двухпоточные).
|
Насос пластинчатый Г12-24АМ (Г12-24А)
|
|
Насос Г12-24АМ (Г12-24А) предназначен для для установки в гидравлических приводах металлорежущих станков, прессов и другого оборудования, в котором необходимо обеспечить нерегулируемый по величине поток масла с постоянным давлением.
Насосы Г12-24 являются устаревшей версией насосов НПл63/6.3 (взаимозаменяемы).
Основные параметры лопастного (пластинчатого) насоса Г12-24АМ:
- номинальная подача: 50 л/мин
- номинальной давление на выходе: 6,3 МПа (63 бар)
- номинальная частота вращения (мощность): 960 об/мин (5,04 кВт)
- коэффициент подачи, не менее: 76%
- КПД, не менее: 58%
- масса: 19,7 кг.
* параметры приведены при вязкости 35..40 сСт и температуре масла 50°C.
Насосы Г1224АМ могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала.
Для левого вращения в обозначение добавляется литера "Л", например:
Насос Г12-24АМ - насос пластинчатый Q=50 л/мин, P=6,3 МПа, вращение вала правое
Насос Г12-24АМ Л - насос пластинчатый Q=50 л/мин, P=6,3 МПа, вращение вала левое.
|
Насос пластинчатый Г12-24М (Г12-24)
|
|
Насосы Г 12-24 М УХЛ4 устанавливаются в гидроприводах различного назначения, и при номинальных значениях значениях привода обеспечивают постоянный, нерегулируемый поток 70 л/мин. с давлением 6,3 МПа..
Насос пластинчатый Г12-24 является устаревшей версией насоса НПл 56/16, не полная заменяемость.
Основные параметры лопастного (пластинчатого) насоса Г12-24М УХЛ4:
- подача: 70 л/мин
- давление на выходе: 6,3 МПа (63 бар)
- частота вращения (мощность привода): 960 об/мин (2,8 кВт)
- вес не более: 19,7 кг.
* параметры приведены при вязкости 35..40 сСт и температуре масла 50°C.
Насосы Г1224М поставляются с правым и левым направлением вращения вала.
|
Насос пластинчатый Г12-25АМ (Г12-25А)
|
|
Основные параметры насоса Г 12-25 А, Г 12-25 АМ УХЛ4:
— номинальное давление на выходе 6,3 МПа;
— расход рабочей жидкости 110 л/мин;
— номинальная частота вращения 960 об/мин;
— номинальная мощность 11 кВт;
— вес не более 22 кг. |
Пример условного обозначения при заказе насоса пластинчатого нерегулируемого с номинальным рабочим объёмом 80 см³, номинальной подачей 108 л/мин и номинальным рабочим давлением на выходе 12,5 МПа:
Насос БГ12-25АМ УХЛ4.
