Насос НПл 8/6,3 НПл 12,5/6,3 НПл 16/6,3 НПл 25/6,3 НПл 32/6,3 НПл 40/6,3
от 100 ₴
Показать оптовые ценыМинимальная сумма заказа на сайте — 300 ₴
- В наличии
- Оптом и в розницу
- Код: нпл
- +380 (93) 845-70-32Отдел продаж
Насосы пластинчатые НПл-8/6,3, НПл-12,5/6,3, НПл 16/6,3, НПл 25/6,3, НПл-32/6,3, НПл-40/6,3
|
|
Насосы пластинчатые НПл-8/6,3 НПл-12,5/6,3 НПл-16/6,3 НПл-25/6,3 НПл-32/6,3 НПл-40/6,3 УХЛ4 однопоточные (насосы лопастные) давления 6,3 МПа, габарита 1 применяются в гидроприводах металлорежущих станков и других машин, где требуется нерегулируемый по величине поток минерального масла. Температура -10 до +60 °С. Тонкость фильтрации масла 25 мкм. Частота вращения насосов НПл-8(12,5,16,25,32,40)/6.3 давления 6,3 МПа габарита 1 - 960 об/мин. Направление вращения - правое (по часовой стрелке со стороны привода). При необходимости насосы пластинчатые однопоточные НПл-(8, 12.5, 16, 20, 32, 40)/6.3 давления 6,3 МПа габарита 1 могут быть изготовлены с левым направлением вращения вала. Размеры насосов НПл-(8, 12.5, 16, 20, 32,40)/6,3
|
|||
Основные параметры насосов НПл
| Название (старое название) |
Номинальное давление на выходе, МПа | Номинальная подача, л/мин | Номинальный рабочий объем, см3 | Номинальная частота вращения, об/мин | Номинальная мощность, кВт | Масса, кг |
| Насос НПл-8/6,3 (Г12-31АМ) | 6,3 | 5,8 | 8 | 960 | 1,04 | 9,7 |
| Насос НПл-12,5/6,3 (Г12-31М) | 9,7 | 12,5 | 1,6 | |||
| Насос НПл-16/6,3 (Г12-32АМ) | 12,7 | 16 | 1,9 | |||
| Насос НПл-25/6,3 (Г12-32М) | 21,1 | 25 | 2,8 | |||
| Насос НПл-32/6,3 (Г12-33АМ) | 27,9 | 32 | 3,6 | |||
| Насос НПл-40/6,3 (Г12-33М) | 35,7 | 40 | 4,3 |
Конструкция и принцип действия насосов НПл (габарит 1)
В корпусе 1 и крышке 2 установлен рабочий комплект, состоящий из статора 3, ротора 4, пластины 5, диска с шейкой 6, диска плоского 7. Вал 8 свободно вращается в подшипнике качения 9. В крышке расположено всасывающее отверстие Б, в корпусе - нагнетательное В. Двухпоточный насос объединяет два однопоточных насоса. В корпусных деталях установлены рабочие комплекты двух однопоточных насосов. Двухпоточный насос имеет общее всасывающее отверстие. Нагнетание происходит двумя независимыми потоками. Принцип действия однопоточных и двухпоточных насосов одинаков. При вращении вала пластины перемещаются в пазах ротора в соответствии с профилем внутренней поверхности статора. Камера Г (между пластинами, статором и ротором) во время . соединения с каналами всасывания увеличивает свой объем и заполняется рабочей жидкостью, поступающей из магистрали всасывания, а во время соединения с каналами нагнетания уменьшает свой объем, вытесняя рабочую жидкость в магистраль нагнетания. Насос устанавливается в любом положении. Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты. Допуск соосности осей валов 0,1 мм в диаметральном выражении. Направление вращения вала должно соответствовать стрелке, расположенной на табличке. Передача на вал радиальных и осевых нагрузок со стороны привода не допускается. Для защиты насоса и гидросистемы от перегрузок необходимо установить предохранительный клапан, настройка которого не должна превышать номинального давления на выходе, а расход клапана должен быть не менее подачи насоса. Бак должен отвечать требованиям ГОСТ 16770-86. Объем бака должен быть не менее двухминутной подачи насоса. Всасывающий и сливной трубопроводы должны быть погружены в бак на глубину около двух диаметров трубы от дна. Трубопроводы должны быть с плавными изгибами, тщательно очищены, иметь надежное уплотнение в месте присоединения к насосу исключающее возможность подсоса воздуха. Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Диаметр отверстия всасывающего трубопровода, его длина и дополнительные соединения должны выбираться из условий, что скорость рабочей жидкости не должна превышать 1,5 м/с и абсолютное давление на входе в насос должно быть-0,08...0,12 МПа (0,8... 1,2 кгс/см2). На всасывающем трубопроводе допускается устанавливать фильтр с индикатором загрязненности при условии, что абсолютное давление на входе в насос не менее 0,08 МПа.
Насос пластинчатый НПл-8/6,3 (Г12-31АМ)
|
|
Насос НПл-8/6.3 предназначен для для установки в гидравлических приводах металлорежущих станков, прессов и другого оборудования, в котором необходимо обеспечить нерегулируемый по величине поток масла с постоянным давлением. Основные параметры лопастного (пластинчатого) насоса НПл 8/6,3: Насосы НПл 8/6,3 могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала. |
Насос пластинчатый НПл-12,5/6,3 (Г12-31М)
|
|
Насос НПл-12.5/6.3 устанавливаются в гидроприводах станков, прессов и другого гидрофицированного оборудования и обеспечивают постоянный, нерегулируемый поток рабочей жидкости с постоянным давлением. Основные параметры лопастного (пластинчатого) насоса НПл 12,5/6,3: Насосы НПл 12,5/6,3 могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала. |
Насос пластинчатый НПл-16/6,3 (Г12-32АМ)
|
|
Насос НПл-16/6.3 предназначен для подачи постоянного по давлению и величине потоку гидравлической жидкости в приводах прессов, металлорежущих станков, и обеспечивают нерегулируемый по величине поток масла. Основные параметры лопастного (пластинчатого) насоса НПл 16/6.3: Насосы НПл 16/6,3 могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала. |
Насос пластинчатый НПл-25/6,3 (Г12-32М)
|
|
Насос НПл-25/6.3 предназначен для для установки в гидравлических приводах металлорежущих станков, прессов и другого оборудования, в котором необходимо обеспечить нерегулируемый по величине поток масла с постоянным давлением. Основные параметры лопастного (пластинчатого) насоса НПл 25/6.3: Насосы НПл 25/6,3 могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала. |
Насос пластинчатый НПл-32/6,3 (Г12-33АМ)
|
|
Насос НПл-32/6.3 обеспечивают нерегулируемый, но постоянный потока масла с константной величиной давления. Устанавливаются на гидростанции и привода оборудования различного назначения Основные параметры лопастного (пластинчатого) насоса НПл 32/6.3: Насосы НПл 32/6,3 могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала. |

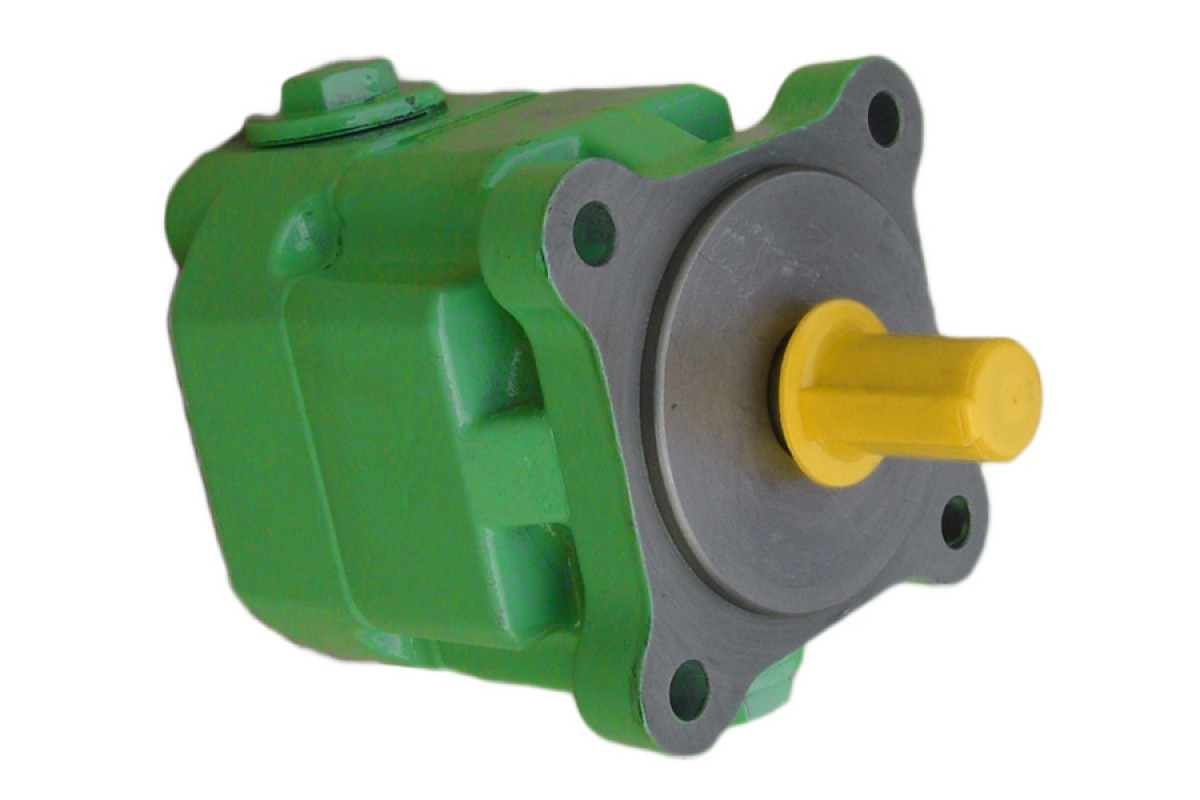

Насос пластинчатый НПл-40/6,3 (Г12-33М)
|
|
Насос НПл-40/6.3 предназначен для для установки в гидравлических приводах металлорежущих станков, прессов и другого оборудования, в котором необходимо обеспечить нерегулируемый по величине поток масла с постоянным давлением. Основные параметры лопастного (пластинчатого) насоса НПл 40/6.3: Насосы НПл 40/6,3 могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала. |
Для заказа насоса пластинчатого НПл Вы можете связаться с нами по телефонам, указанным в правом верхнем углу страницы, или прислать запрос на 1aspekt2000@gmail.com.
В заказе необходимо правильно указывать маркировку насоса пластинчатого НПл давления 6,3 МПа габарита 1:
Насос пластинчатый НПл 8/6.3 УХЛ4;
Насос пластинчатый НПл 12.5/6.3 УХЛ4;
Насос пластинчатый НПл 16/6.3 УХЛ4;
Насос пластинчатый НПл 20/6.3 УХЛ4;
Насос пластинчатый НПл 32/6.3 УХЛ4;
Насос пластинчатый НПл 40/6.3 УХЛ4.
| Основные | |
|---|---|
| Направление вращения | Правое |
- Цена: от 100 ₴
