Насос пластинчатый 5Г12-24АМ
от 100 ₴
Показать оптовые ценыМинимальная сумма заказа на сайте — 300 ₴
- В наличии
- Оптом и в розницу
- Код: г12
- +380 (93) 845-70-32Отдел продаж
Пластинчатые насосы 5Г12-24АМ
|
|
Насосы 5Г12 24АМ УХЛ4 пластинчатые двухпоточные нерегулируемые с постоянным направлением потока масла предназначены для подачи под давлением чистого минерального масла в гидросистемы станков и других машин. Насосы изготавливаются однопоточные (Г12-2...М) и двухпоточные (5,8,12,18,25,35)Г12-2...М). Двухпоточные насосы 5,8,12,18,25,35(Г12-24,25)А(М) предназначены для подачи под давлением минерального масла двумя независимыми потоками. Насосы 5Г12-24, 5Г12-25, 8Г12-24, 8Г12-25, 12Г12-24, 12Г12-25, 18Г12-24, 18Г12-25, 25Г12-24, 25Г12-25, 35Г12-24, 35Г12-25 работают на чистых минеральных маслах вязкостью от 17 до 400 сСт при температуре масла от +10 до +50 °С при температуре окружающей среды от 0 до +40 °С. Масло, поступающее в насос, должно быть отфильтровано от частиц размерами более 0,025 мм. Направление вращения вала насоса правое. По особому заказу насосы могут изготавливаться с левым направлением вращения вала. В заказе следует указать типоразмер насоса и направление вращения вала. Например, |
Характеристики насосов Г12-2
| Модель насоса | Подача, л/мин | Подача, л/мин | Мощность, кВт | Масса (± 10%), кг |
| Насос 5Г12-24АМ | 5 | 50 | 2,4 | 37 |
| Насос 5Г12-24М | 5 | 70 | 2,7 | |
| Насос 5Г12-25АМ | 5 | 100 | 3,0 | |
| Насос 8Г12-24АМ | 8 | 50 | 3,2 | |
| Насос 8Г12-24М | 8 | 70 | 3,5 | |
| Насос 8Г12-25АМ | 8 | 100 | 4,4 | |
| Насос 12Г12-24АМ | 12 | 50 | 3,8 | |
| Насос 12Г12-24М | 12 | 70 | 4,7 | |
| Насос 12Г12-25АМ | 12 | 100 | 5,5 | |
| Насос 18Г12-24АМ | 12 | 50 | 6,2 | |
| Насос 18Г12-24М | 18 | 70 | 5,6 | |
| Насос 18Г12-25АМ | 18 | 100 | 6,4 | |
| Насос 25Г12-24АМ | 18 | 50 | 7,1 | |
| Насос 25Г12-24М | 25 | 70 | 7,2 | |
| Насос 25Г12-25АМ | 25 | 100 | 7,9 | |
| Насос 35Г12-24АМ | 35 | 50 | 8,0 | |
| Насос 35Г12-25АМ | 35 | 100 | 8,7 |
Структура условного обозначения насосов Г12-2М
|
||||||||||||||||||||||||||||||||||||||||||||||||
Устройство и принцип действия гидронасосов Г12 (габарит 2+1)
В корпусе 1 и крышке 2 установлен рабочий комплект, состоящий из статора 3, ротора 4, пластины 5, диска с шейкой 6, диска плоского 7. Вал 8 свободно вращается в подшипнике качения. В крышке расположено всасывающее отверстие Б, в корпусе - нагнетательное В. Двухпоточный насос объединяет два однопоточных насоса. В корпусных деталях установлены рабочие комплекты двух однопоточных насосов. Двухпоточный насос имеет общее всасывающее отверстие. Нагнетание происходит двумя независимыми потоками. Принцип действия однопоточных и двухпоточных насосов одинаков. При вращении вала пластины перемещаются в пазах ротора в соответствии с профилем внутренней поверхности статора. Камера Г (между пластинами, статором и ротором) во время . соединения с каналами всасывания увеличивает свой объем и заполняется рабочей жидкостью, поступающей из магистрали всасывания, а во время соединения с каналами нагнетания уменьшает свой объем, вытесняя рабочую жидкость в магистраль нагнетания. Насос устанавливается в любом положении.
Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты. Допуск соосности осей валов 0,1 мм в диаметральном выражении. Направление вращения вала должно соответствовать стрелке, расположенной на табличке. Передача на вал радиальных и осевых нагрузок со стороны привода не допускается. Для защиты насоса и гидросистемы от перегрузок необходимо установить предохранительный клапан, настройка которого не должна превышать номинального давления на выходе, а расход клапана должен быть не менее подачи насоса. Бак должен отвечать требованиям ГОСТ 16770-86. Объем бака должен быть не менее двухминутной подачи насоса. Всасывающий и сливной трубопроводы должны быть погружены в бак на глубину около двух диаметров трубы от дна. Трубопроводы должны быть с плавными изгибами, тщательно очищены, иметь надежное уплотнение в месте присоединения к насосу исключающее возможность подсоса воздуха.
Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Диаметр отверстия всасывающего трубопровода, его длина и дополнительные соединения должны выбираться из условий, что скорость рабочей жидкости не должна превышать 1,5 м/с и абсолютное давление на входе в насос должно быть-0,08...0,12 МПа (0,8... 1,2 кгс/см2). На всасывающем трубопроводе допускается устанавливать фильтр с индикатором загрязненности при условии, что абсолютное давление на входе в насос не менее 0,08 МПа.
Присоединительные размеры насосов Г12-2

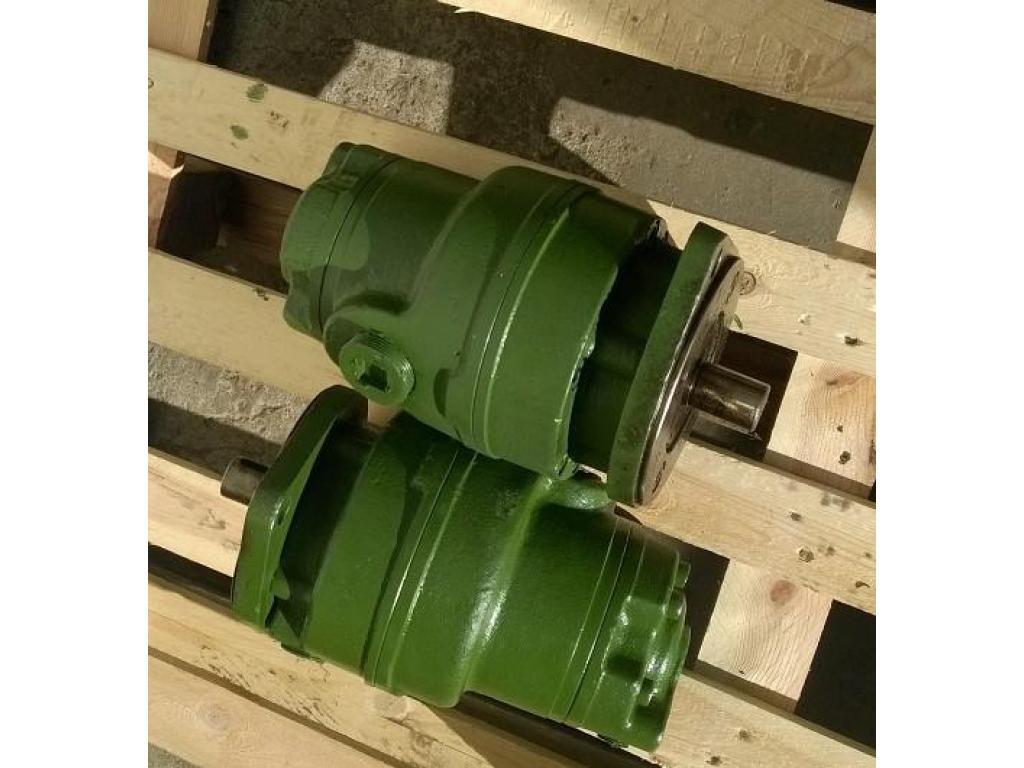

Насос пластинчатый 5Г12-25АМ
|
|
Основные параметры насоса 5Г12-25А, 5Г12-25АМ УХЛ4: |
Насос пластинчатый 8Г12-24АМ
|
|
Основные параметры насоса 8Г12-24А, 8Г12-24АМ УХЛ4: |
Насос пластинчатый 8Г12-24М
|
|
Основные параметры насоса 8Г12-24, 8Г12-24М УХЛ4: |
Насос пластинчатый 8Г12-25АМ
|
|
Основные параметры насоса 8Г12-25А, 8Г12-25АМ УХЛ4: |
Насос пластинчатый 18Г12-25АМ
|
|
Основные параметры насоса 18Г12-25, 18Г12-25А, 18Г12-25АМ УХЛ4: |
.jpg)
Насос пластинчатый 5Г12-24АМ
|
|
Основные параметры насоса 5Г12-24А, 5Г12-24АМ УХЛ4: |
.jpg)
Пример условного обозначения при заказе насоса пластинчатого двухпоточного нерегулируемого с номинальной подачей 5 и 70 л/мин:
Насос 5Г12-24АМ УХЛ4.
| Основные | |
|---|---|
| Направление вращения | Левое |
| Производитель | Ама |
- Цена: от 100 ₴
