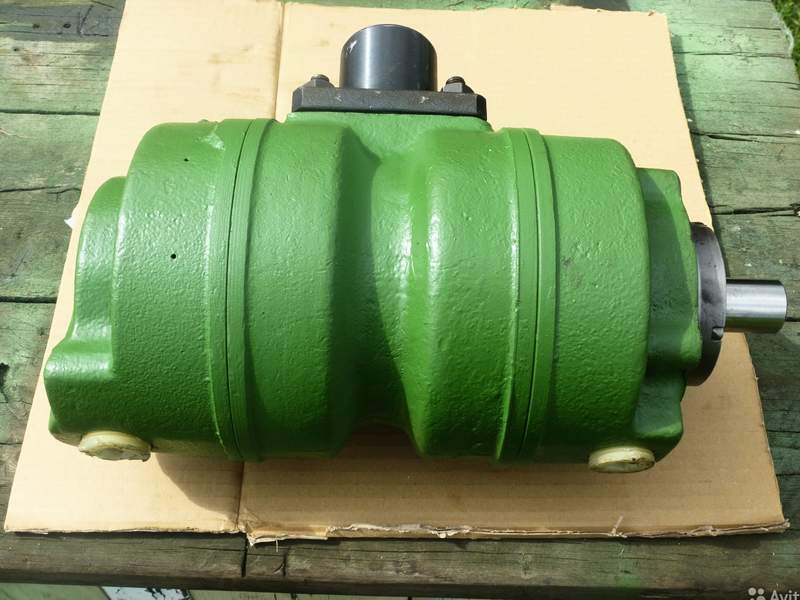

Насос пластинчатый 50Г12-24АМ
от 100 ₴
Показать оптовые ценыМинимальная сумма заказа на сайте — 300 ₴
- В наличии
- Оптом и в розницу
- Код: г12
- +380 (93) 845-70-32Отдел продаж
Пластинчатые (лопастные) насосы 50Г12-24АМ
|
|
Насосы пластинчатые (лопастные) 50Г12 24АМ, 50Г12-24, 50 Г12-24 АМ, 50Г12-24А УХЛ4 двухпоточные нерегулируемые (габарита 2+2) с постоянным направлением потока масла предназначены для подачи под давлением чистого минерального масла в гидросистемы станков и других машин. Насосы 50Г12-24, 50Г12-25, 70Г12-24, 70Г12-25, 100Г12-25 изготавливаются двухпоточные. Двухпоточные насосы предназначены для подачи под давлением минерального масла двумя независимыми потоками. Насосы 50(70,100)Г12-24(25)А(М) работают на чистых минеральных маслах вязкостью от 17 до 400 сСт при температуре масла от +10 до +50 °С при температуре окружающей среды от 0 до +40 °С. Масло, поступающее в насос, должно быть отфильтровано от частиц размерами более 0,025 мм. Направление вращения вала насоса правое. По особому заказу насосы могут изготавливаться с левым направлением вращения вала. В заказе следует указать типоразмер насоса и направление вращения вала. Например, |
Пластинчатый (лопастной) насос 5012-25АМХарактеристики двухпоточных насосов 50Г12-24, 50Г12-25, 70Г12-24, 70Г12-25, 100Г12-25АМ
| Модель насоса | Подача, л/мин | Подача, л/мин | Мощность, кВт | Масса (± 10%), кг |
|
ГАБАРИТ 2+2 |
||||
| Насос 50Г12-24АМ | 56,0 | 56,0 | 30,20 | 46 |
| Насос 50Г12-24М | 56,0 | 73,9 | 34,70 | |
| Насос 50Г12-25АМ | 56,0 | 108,0 | 41,10 | |
| Насос 70Г12-24М | 73,9 | 73,9 | 39,20 | |
| Насос 70Г12-25АМ | 73,9 | 108,0 | 45,60 | |
| Насос 100Г12-25АМ | 108,0 | 108,0 | 52,00 | |
Устройство и принцип действия насосов Г12-2 (габарит 2+2)
В корпусе 1 и крышке 2 установлен рабочий комплект, состоящий из статора 3, ротора 4, пластины 5, диска с шейкой 6, диска плоского 7. Вал 8 свободно вращается в подшипнике качения. В крышке расположено всасывающее отверстие Б, в корпусе - нагнетательное В. Двухпоточный насос объединяет два однопоточных насоса. В корпусных деталях установлены рабочие комплекты двух однопоточных насосов. Двухпоточный насос имеет общее всасывающее отверстие. Нагнетание происходит двумя независимыми потоками. Принцип действия однопоточных и двухпоточных насосов одинаков. При вращении вала пластины перемещаются в пазах ротора в соответствии с профилем внутренней поверхности статора. Камера Г (между пластинами, статором и ротором) во время . соединения с каналами всасывания увеличивает свой объем и заполняется рабочей жидкостью, поступающей из магистрали всасывания, а во время соединения с каналами нагнетания уменьшает свой объем, вытесняя рабочую жидкость в магистраль нагнетания. Насос устанавливается в любом положении.
Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты. Допуск соосности осей валов 0,1 мм в диаметральном выражении. Направление вращения вала должно соответствовать стрелке, расположенной на табличке. Передача на вал радиальных и осевых нагрузок со стороны привода не допускается. Для защиты насоса и гидросистемы от перегрузок необходимо установить предохранительный клапан, настройка которого не должна превышать номинального давления на выходе, а расход клапана должен быть не менее подачи насоса. Бак должен отвечать требованиям ГОСТ 16770-86. Объем бака должен быть не менее двухминутной подачи насоса. Всасывающий и сливной трубопроводы должны быть погружены в бак на глубину около двух диаметров трубы от дна. Трубопроводы должны быть с плавными изгибами, тщательно очищены, иметь надежное уплотнение в месте присоединения к насосу исключающее возможность подсоса воздуха.
Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Диаметр отверстия всасывающего трубопровода, его длина и дополнительные соединения должны выбираться из условий, что скорость рабочей жидкости не должна превышать 1,5 м/с и абсолютное давление на входе в насос должно быть-0,08...0,12 МПа (0,8... 1,2 кгс/см2). На всасывающем трубопроводе допускается устанавливать фильтр с индикатором загрязненности при условии, что абсолютное давление на входе в насос не менее 0,08 МПа.
Структура условного обозначения насосов Г12-2
| 50 | Г12-2 | - | 5А | М | УХЛ4 | ||||
|
УХЛ4 = климатическое исполнение и категория размещения.
|
|||||||||
 |
|||||||||
|
М = исполнение (модернизированный).
|
|||||||||
 |
|||||||||
|
Типоразмер и подача насоса:
Габарит 2+2 - 4, 4А, 5А = подача насоса (см. таблицу 2 ниже) |
|||||||||
|
Г12-2 = серия насосов пластинчатых.
|
|||||||||
|
50, 70, 100 = пластинчатый насос двухпоточный (цифра означает подачу см. таблицу 2 ниже).
|
|||||||||

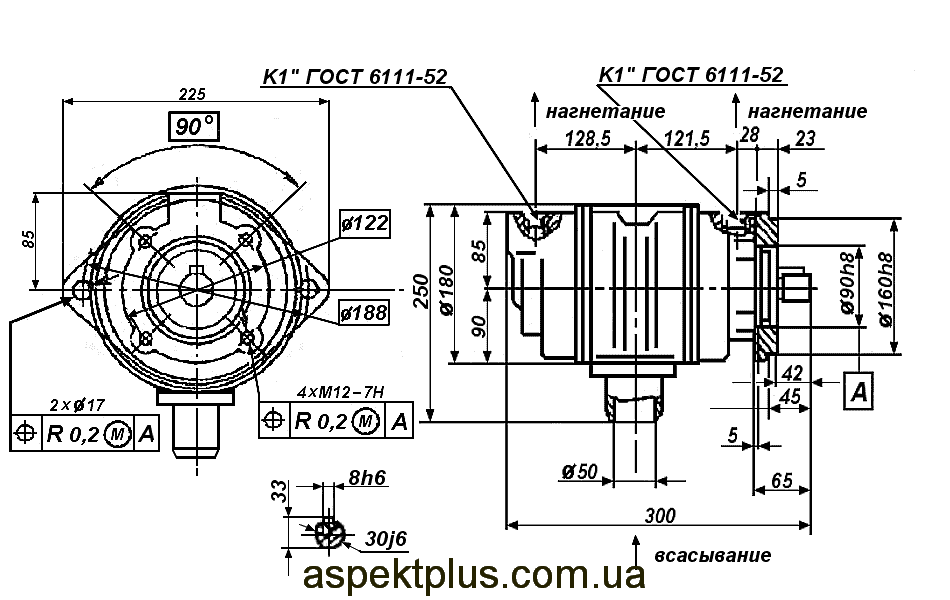

Присоединительные размеры пластинчатых насосов Г12 (габарит 2+2)
|
|
Насос пластинчатый 50Г12-24АМ
|
|
Основные параметры насоса 50Г12-24А, 50 Г12-24 АМ УХЛ4: — номинальное давление на выходе 6,3 МПа; |
Насос пластинчатый 50Г12-24М
|
|
Основные параметры насоса 50Г12-24, 50 Г12-24 М УХЛ4: — номинальное давление на выходе 6,3 МПа; |
Насос пластинчатый 50Г12-25АМ
|
|
Основные параметры насоса 50Г12-25А, 50 Г12-25 АМ УХЛ4: — номинальное давление на выходе 6,3 МПа; |
Насос пластинчатый 70Г12-24М
|
|
Основные параметры насоса 70Г12-24, 70 Г12-24 М УХЛ4: — номинальное давление на выходе 6,3 МПа; |
Насос пластинчатый 70Г12-25АМ
|
|
Основные параметры насоса 70Г12-25А, 70 Г12-25 АМ УХЛ4: — номинальное давление на выходе 6,3 МПа; |
Насос пластинчатый 100Г12-25АМ
|
|
Основные параметры насоса 100Г12-25А, 100 Г12-25 АМ УХЛ4: — номинальное давление на выходе 6,3 МПа; |
Пример условного обозначения при заказе насоса пластинчатого двухпоточного нерегулируемого с номинальной подачей 50 и 70 л/мин и рабочим давление 6,3 МПа:
Насос 50Г12-24М УХЛ4.
| Основные | |
|---|---|
| Направление вращения | Левое |
| Производитель | Ама |
