Насос 5Г12-24 5Г12-25 8Г12-24 8Г12-25 12Г12-24 12Г12-25 18Г12-24 18Г12-25 25Г12-24 25Г12-25 35Г12-25
от 100 ₴
Показать оптовые ценыМинимальная сумма заказа на сайте — 300 ₴
- В наличии
- Оптом и в розницу
- Код: г12
- +380 (93) 845-70-32Отдел продаж
Пластинчатые насосы 5Г12-24(25)АМ, 8Г12-24(25)АМ, 12Г12-24(25)АМ, 18Г12-24(25)АМ, 25Г12-24(25)АМ, 35Г12-24(25)АМ
|
|
Насосы 5Г12 24АМ, 5Г12 24М, 5Г12 25АМ, 812 24АМ, 8Г12 24М, 8Г12 25АМ, 12Г12 24АМ, 12Г12 24М, 12Г12 25АМ, 18Г12 24АМ, 18Г12 24М, 18Г12 25АМ, 25Г12 24АМ, 25Г12 24М, 25Г12 25АМ, 35Г12 24АМ, 35Г12 24М, 35Г12 25АМ УХЛ4 пластинчатые двухпоточные нерегулируемые с постоянным направлением потока масла предназначены для подачи под давлением чистого минерального масла в гидросистемы станков и других машин. Насосы изготавливаются однопоточные (Г12-2...М) и двухпоточные (5,8,12,18,25,35)Г12-2...М). Двухпоточные насосы 5,8,12,18,25,35(Г12-24,25)А(М) предназначены для подачи под давлением минерального масла двумя независимыми потоками. Насосы 5Г12-24, 5Г12-25, 8Г12-24, 8Г12-25, 12Г12-24, 12Г12-25, 18Г12-24, 18Г12-25, 25Г12-24, 25Г12-25, 35Г12-24, 35Г12-25 работают на чистых минеральных маслах вязкостью от 17 до 400 сСт при температуре масла от +10 до +50 °С при температуре окружающей среды от 0 до +40 °С. Масло, поступающее в насос, должно быть отфильтровано от частиц размерами более 0,025 мм. Направление вращения вала насоса правое. По особому заказу насосы могут изготавливаться с левым направлением вращения вала. В заказе следует указать типоразмер насоса и направление вращения вала. Например, |
Характеристики насосов Г12-2
| Модель насоса | Подача, л/мин | Подача, л/мин | Мощность, кВт | Масса (± 10%), кг |
| Насос 5Г12-24АМ | 5 | 50 | 2,4 | 37 |
| Насос 5Г12-24М | 5 | 70 | 2,7 | |
| Насос 5Г12-25АМ | 5 | 100 | 3,0 | |
| Насос 8Г12-24АМ | 8 | 50 | 3,2 | |
| Насос 8Г12-24М | 8 | 70 | 3,5 | |
| Насос 8Г12-25АМ | 8 | 100 | 4,4 | |
| Насос 12Г12-24АМ | 12 | 50 | 3,8 | |
| Насос 12Г12-24М | 12 | 70 | 4,7 | |
| Насос 12Г12-25АМ | 12 | 100 | 5,5 | |
| Насос 18Г12-24АМ | 12 | 50 | 6,2 | |
| Насос 18Г12-24М | 18 | 70 | 5,6 | |
| Насос 18Г12-25АМ | 18 | 100 | 6,4 | |
| Насос 25Г12-24АМ | 18 | 50 | 7,1 | |
| Насос 25Г12-24М | 25 | 70 | 7,2 | |
| Насос 25Г12-25АМ | 25 | 100 | 7,9 | |
| Насос 35Г12-24АМ | 35 | 50 | 8,0 | |
| Насос 35Г12-25АМ | 35 | 100 | 8,7 |
Структура условного обозначения насосов Г12-2М
|
||||||||||||||||||||||||||||||||||||||||||||||||
Устройство и принцип действия гидронасосов Г12 (габарит 2+1)
В корпусе 1 и крышке 2 установлен рабочий комплект, состоящий из статора 3, ротора 4, пластины 5, диска с шейкой 6, диска плоского 7. Вал 8 свободно вращается в подшипнике качения. В крышке расположено всасывающее отверстие Б, в корпусе - нагнетательное В. Двухпоточный насос объединяет два однопоточных насоса. В корпусных деталях установлены рабочие комплекты двух однопоточных насосов. Двухпоточный насос имеет общее всасывающее отверстие. Нагнетание происходит двумя независимыми потоками. Принцип действия однопоточных и двухпоточных насосов одинаков. При вращении вала пластины перемещаются в пазах ротора в соответствии с профилем внутренней поверхности статора. Камера Г (между пластинами, статором и ротором) во время . соединения с каналами всасывания увеличивает свой объем и заполняется рабочей жидкостью, поступающей из магистрали всасывания, а во время соединения с каналами нагнетания уменьшает свой объем, вытесняя рабочую жидкость в магистраль нагнетания. Насос устанавливается в любом положении.
Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты. Допуск соосности осей валов 0,1 мм в диаметральном выражении. Направление вращения вала должно соответствовать стрелке, расположенной на табличке. Передача на вал радиальных и осевых нагрузок со стороны привода не допускается. Для защиты насоса и гидросистемы от перегрузок необходимо установить предохранительный клапан, настройка которого не должна превышать номинального давления на выходе, а расход клапана должен быть не менее подачи насоса. Бак должен отвечать требованиям ГОСТ 16770-86. Объем бака должен быть не менее двухминутной подачи насоса. Всасывающий и сливной трубопроводы должны быть погружены в бак на глубину около двух диаметров трубы от дна. Трубопроводы должны быть с плавными изгибами, тщательно очищены, иметь надежное уплотнение в месте присоединения к насосу исключающее возможность подсоса воздуха.
Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Диаметр отверстия всасывающего трубопровода, его длина и дополнительные соединения должны выбираться из условий, что скорость рабочей жидкости не должна превышать 1,5 м/с и абсолютное давление на входе в насос должно быть-0,08...0,12 МПа (0,8... 1,2 кгс/см2). На всасывающем трубопроводе допускается устанавливать фильтр с индикатором загрязненности при условии, что абсолютное давление на входе в насос не менее 0,08 МПа.
Присоединительные размеры насосов Г12-2
Насос пластинчатый 5Г12-25АМ
|
|
Основные параметры насоса 5Г12-25А, 5Г12-25АМ УХЛ4: |
Насос пластинчатый 8Г12-24АМ
|
|
Основные параметры насоса 8Г12-24А, 8Г12-24АМ УХЛ4: |
Насос пластинчатый 8Г12-24М
|
|
Основные параметры насоса 8Г12-24, 8Г12-24М УХЛ4: |

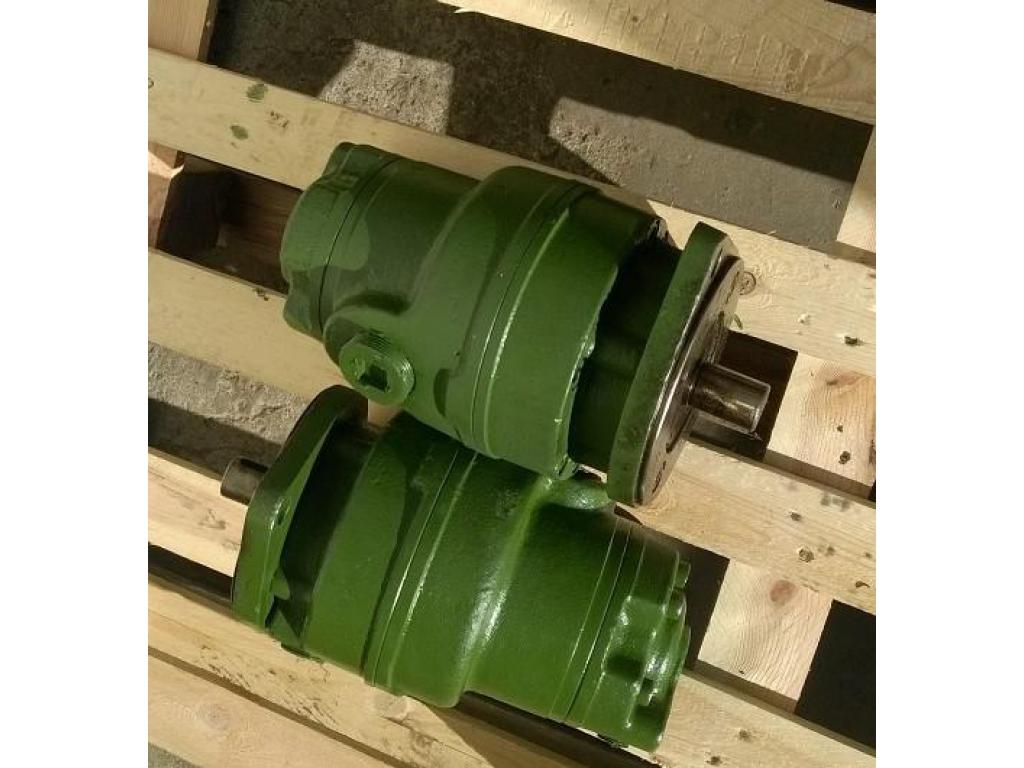

Насос пластинчатый 8Г12-25АМ
|
|
Основные параметры насоса 8Г12-25А, 8Г12-25АМ УХЛ4: |
Насос пластинчатый 18Г12-25АМ
|
|
Основные параметры насоса 18Г12-25, 18Г12-25А, 18Г12-25АМ УХЛ4: |
.jpg)
Насос пластинчатый 5Г12-24АМ
|
|
Основные параметры насоса 5Г12-24А, 5Г12-24АМ УХЛ4: |
.jpg)
Пример условного обозначения при заказе насоса пластинчатого двухпоточного нерегулируемого с номинальной подачей 5 и 70 л/мин:
Насос 5Г12-24АМ УХЛ4.
| Основные | |
|---|---|
| Производитель | Ама |
| Направление вращения | Левое |
- Цена: от 100 ₴
