Пластинчатые насосы Г12-54АМ

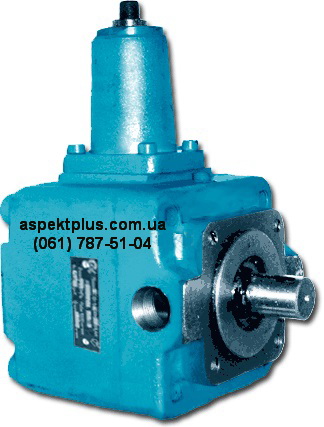

Пластинчатые насосы Г12-53АМ, Г12-54АМ, Г12-55АМ (регулируемые) ТУ 2.053.1765-85

Насос пластинчатый Г12-53АМ

       Пластинчатые насосы Г 12 54 АМ УХЛ4 регулируемые предназначены для нагнетания рабочей гидравлической жидкости в узлах и механизмах машин, в которых требуется регулируемая по величине подача.

Насосы Г12-53(54,55)АМ относятся к группе регулируемых пластинчатых насосов. Также как и регулируемые насосы НПлР-20(50,80,125)/6,3(16) обеспечивают изменение подачи минерального масла в гидроприводах от номинального до нуля при достижении в системе давления, равного давлению настройки регулятора давления. Диапазон кинематической вязкости минерального масла 20-213 мм²/с при температуре от +10 до +50 °С.

Насосы Г12 54АМ, Г12 53АМ, Г12 55АМ имеют два вида исполнения по способу изменения рабочего объёма:
– механическое для моделей Г 12-53 АМ, Г 12-54 АМ, Г 12-55 АМ (Рном. = 6,3МПа);
– дистанционное для моделей 2Г12-54АМ-2,5 и 2Г12-55АМ-4 (Рном. = 2,5 и 4 МПа соответственно).

Настройка регулятора давления–механическая. Номинальная частота вращения–1500 об/мин. Направление вращения – правое (если смотреть по часовой стрелке со стороны вала).
Насосы 12-5..АМ соответствуют ТУ 2.053.1765-85.

Характеристики насосов Г12-5

Модель насоса Г12-53АМ Г12-54АМ Г12-55АМ 2Г12-55АМ
Номинальный рабочий объём см³ 20 45 80 80
Частота вращения (ном./мин.), об/мин 1500 / 960
Номинальная подача, л/мин 25,5 58 105,6 108
Номинальное давление на выходе, МПа 6,3 6,3 6,3 4
Давление на входе (макс./мин.), МПа 0,012 / 0,08
Номинальная мощность, кВт 3,6 8,1 13,6 10,5
Коэффициент подачи не менее, % 86 86 86 90
Ресурс при номинальном режиме работы, ч 5000 3000 3000 3000
Предельное значение среднего уровня звука, дБ(А) 72 75 82 79
Масса насоса, кг 17,5 31,5 46 58
Направление вращения По часовой стрелке
Нагрузки на валу Радиальные и осевые нагрузки недопустимы
Рекомендуемая вязкость 23 ÷ 45 сСт при 40º С (ISO VG22-46). Для холодного запуска при нулевом давлении: 400 сСт максимум
Класс чистоты жидкости ISO 19/16 (достигается при тонкости фильтрации 25 мкм и ß ≥ 75)
Температура жидкости +70º C
Положение в пространстве Любое

Структура условного обозначения насосов Г12-5

Г12-5   5А   М - 2,5   УХЛ4

УХЛ4 = климатическое исполнение и категория размещения.
Максимальное давление регулирования:
2,5 = 2,5 МПа;
4 = 4 МПа.
М = модернизированный.
Рабочий объём:
3 = 20 см³;
4 = 45 см³;
5 = 80 см³.
Г12-5 = пластинчатый насос с механическим регулированием;
2Г12-5 = пластинчатый насос с дистанционным регулированием.
Гидросхема
Гидросхема Г12-53АМ, Г12-54АМ, Г12-55АМ

Размеры и габариты насосов Г12-5М

Размеры и габариты насосов Г12-53АМ, Г12-54АМ, Г12-55АМ

Таблица размеров, мм

Типоразмер B B1 B2 b H H1 H2 h L l1 l2 l3 l4 d d1 d2 d3
Насос Г12-53АМ 280 130 180 6h 157 71 68 22,5 190 4 29 40 46 20 K3/4 K1/2 K1/8
Насос Г12-54АМ 330 155 228 8h 194 90 80 33 220 4 35 42 49 30 K1 K3/4 K1/4
Насос Г12-55АМ 360 180 243 8h 230 105 95 33 262 5 50 42 50 30 K1 1/2 K1 K3/8

Насос пластинчатый Г12-55АМ

Насос пластинчатый регулируемый Г12-55АМ

Основные параметры лопастного (пластинчатого) насоса Г 12-55 АМ (аналог насос НПлР 80/6,3):
- подача: 105 л/мин
- давление на выходе: 6,3 МПа (63 бар)
- частота вращения (мощность привода): 1500 об/мин (13,6 кВт)
- вес не более: 46 кг.
* параметры приведены при вязкости 35..40 сСт и температуре масла 50°C.

Насос пластинчатый Г12-54АМ

Насос пластинчатый регулируемый Г12-54АМ

Основные параметры лопастного (пластинчатого) насоса Г 12-54 АМ (аналог насос НПлР 50/6,3):
- подача: 58,3 л/мин
- давление на выходе: 6,3 МПа (63 бар)
- частота вращения (мощность привода): 1500 об/мин (8,1 кВт)
- вес не более: 31,5 кг.
* параметры приведены при вязкости 35..40 сСт и температуре масла 50°C.

Насос пластинчатый Г12-53АМ

Насос пластинчатый регулируемый Г12-53АМ
Основные параметры лопастного (пластинчатого) насоса Г 12-53 АМ (аналог насос НПлР 20/6,3):
- подача: 25,3 л/мин
- давление на выходе: 6,3 МПа (63 бар)
- частота вращения (мощность привода): 1500 об/мин (3,6 кВт)
- вес не более: 17,7 кг.
* параметры приведены при вязкости 35..40 сСт и температуре масла 50°C.

         Пример условного обозначения при заказе насоса пластинчатого регулируемого с номинальным рабочим объёмом 20 см³ и с номинальной подачей 25,5 л/мин:
Насос Г12-53АМ УХЛ4.
