Насосы С12-5М-4

Насосы С12-5М-10, С12-5М-6,3, С12-5М-4, С12-5М-3,2, С12-5М-2, С12-4М-10, С12-4М-6,3, С12-4М-4, С12-4М-2, С12-4М-3,2 пластинчатые смазочные

Насос пластинчатый С12-5М-10

     Насосы пластинчатые С12 5М 4 УХЛ4 однократного действия, нерегулируемые применяются для подачи под давлением минерального масла в смазочные системы металлорежущих станков и других машин.
     Насосы С12-4М-10(3,2,4,6,3) выполнены с реверсируемым направлением вращения вала и постоянным направлением потока масла.
     Насосы С12-5М-2(10,6,3,4,3,2) имеют постоянное направление вращения - правое (по направлению вращения часовой стрелки, если смотреть со стороны привода). Насосы работают на минеральных маслах индустриальных общего назначения по ГОСТ 20799-75, индустриальных гидравлических серии ИГП и ВНИИНП-403 по ГОСТ 16728-78, а также других марок с кинематической вязкостью от 17-213 мм²/c (сСт*) и температурой от +10 до +50° C. Класс чистоты масла не грубее 12 по ГОСТ 17216-71, тонкость фильтрации масла 25мкм. Насосы C12 соответствуют ТУ 2-053-1764-85.
     В заказе необходимо указывать типоразмер насоса, климатическое испонение, категорию, например: С12-5М-3,2-УХЛ4.

     *сСт - сантистокс, единица измерения кинематической вязкости жидкости (1 сСт = 1 мм²/с).

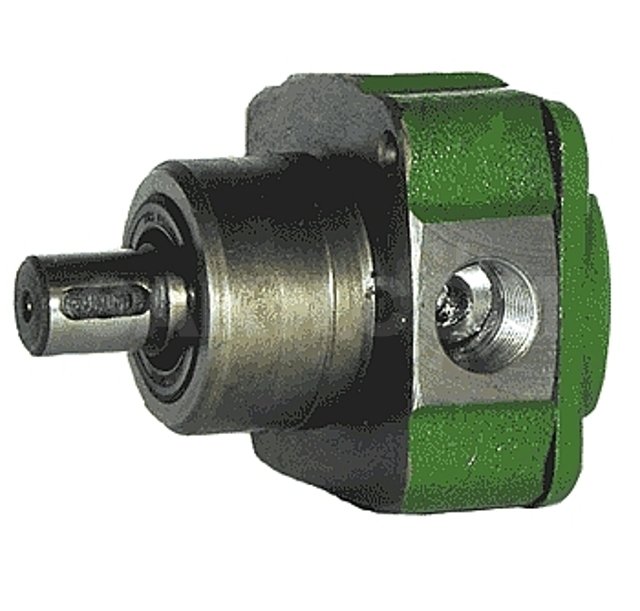

Насос C12-5M-6,3 реверсивный (фото и параметры)
Насос C12-4M-6,3
реверсивный
(фото и параметры)

Насос C12-5M-10 нереверсивный (фото и параметры)
Насос C12-5M-2
нереверсивный
(фото и параметры)

Основные параметры насосов С12-5М(4М)

Наименование Номинальное давление на выходе насоса, МПа Рабочий объём, см³ Номинальная подача, л/мин Номинальная мощность не более, кВт Номинальная частота вращения, об/мин Допустимое количество реверсов в минуту (для С12-4М) Коэффициент подачи не менее, % Масса, кг
Насос пластинчатый С12-4М-2 0,25 2 1,8 0,05 1500 4 60 1,8
Насос пластинчатый С12-4М-3,2 0,25 3,2 2,9 0,06 1500 4 60 1,8
Насос пластинчатый С12-4М-4 0,25 4 4,2 0,07 1500 4 70 2,8
Насос пластинчатый С12-4М-6,3 0,25 6,3 6,6 0,12 1000 4 70 2,8
Насос пластинчатый С12-4М-10 0,25 10 8 0,18 1000 4 80 2,8
Насос пластинчатый С12-5М-2 0,25 2 2,5 0,05 1500 - 84 1,6
Насос пластинчатый С12-5М-3,2 0,25 3,2 4,5 0,06 1500 - 84 1,6
Насос пластинчатый С12-5М-4 0,25 4 5 0,07 1500 - 84 2,5
Насос пластинчатый С12-5М-6,3 0,25 6,3 8 0,12 1000 - 85 2,5
Насос пластинчатый С12-5М-10 0,25 10 8,5 0,18 1000 - 85 2,5

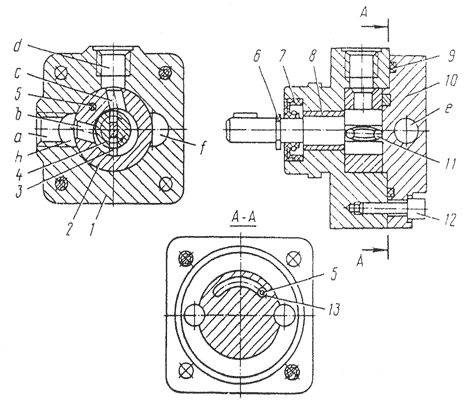

Устройство и принцип действия насосов С12-4М, С12-5М

Устройство и принцип действия насосов С12-4М, С12-5М

        В чугунном корпусе (6) расположено кольцо(3). Наружная поверхность вала касается внутренней поверхности кольца, разделяя камеры всасывания и нагнетания. В бронзовой втулке (5), запрессованной в корпусе, вращается вал (4), расположенный концентрично относительно наружного диаметра кольца (3). Вал имеет паз, в котором установлены две пластины (2). Между пластинами находится пружина (7), которая прижимает пластины к внутренней поверхности кольца. Кольцо (3 ) в корпусе насоса фиксируется штифтом (1). Насос закрыт крышкой (8). Стык между корпусом и крышкой уплотняется резиновым кольцом (9). Крышка крепится к корпусу насоса винтами (10).

Работа насосов

На первом этапе происходит увеличение объема камеры всасывания в тот момент вращения вала, когда одна из пластин проходит отверстие всасывания и открывает его - происходит всасывание масла. После того, как другая пластина откроет отверстие нагнетания, объем камеры нагнетания уменьшается и масло выкатывается в нагнетательный трубопровод.

Рекомендации по установке и монтажу

  1. Обеспечивать удобный доступ к нему для монтажа и наблюдения за работой.
  2. Обеспечить установку с высотой всасывания не более 0, 5 м.
  3. Не использовать для наружной установки ( не имеет специального уплотнения вала).
  4. Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты или зубчатого колеса.
  5. Валы насоса и привода сцентрировать (неточность установки вызывает преждевременный износ вала и заедание деталей насоса).
  6. Максимальное радиальное смещение осей валов 0,05 мм.
  7. Максимальный угол перекоса 30º.
  8. Для изменения направления вращения  - всасывающий и нагнетательный трубопроводы поменять местами.
Монтаж всасывающий и нагнетательный трубопровод

Всасывающий и нагнетательный трубопроводы должны быть прямыми или с плавными изгибами. Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Не следует  устанавливать на всасывающим трубопроводе какие-либо дополнительные трубопроводы.  Присоединение всасывающего трубопровода к насосу должно иметь надежное уплотнение, исключающее возможность подсасывания воздуха.

Габаритные и присоединительные размеры насосов С12

Габаритные и присоединительные размеры насосов С12-4М, С12-5М

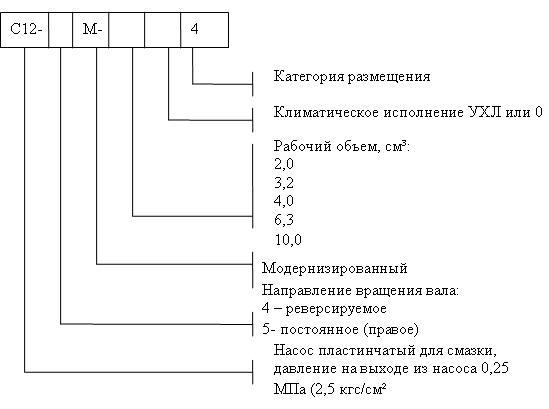

Структура условного обозначения С12-4, С12-5

Структура условного обозначения С12 4М, С12 5М

Насос пластинчатый С12-5М-2

Насос пластинчатый С12-5М-2

   Основные параметры насоса смазочного С12 5М 2 УХЛ4:
— номинальное давление на выходе 0,25 МПа;
— расход рабочей жидкости 1,5 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 0,05 кВт;
— вес не более 1,6 кг.

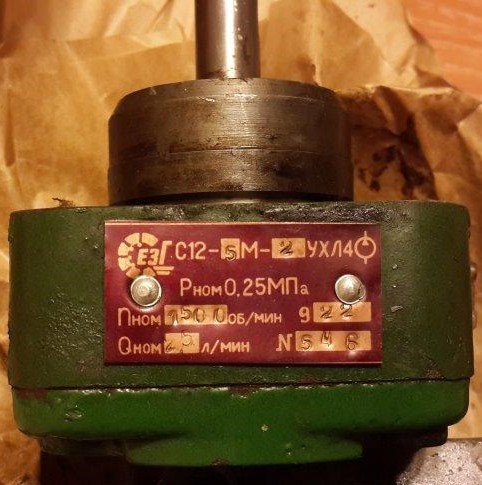

Насос пластинчатый С12-5М-3,2

Насос пластинчатый С12-5М-3,2

   Основные параметры насоса смазочного С12 5М 3 2 УХЛ4:
— номинальное давление на выходе 0,25 МПа;
— расход рабочей жидкости 2,9 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 0,06 кВт;
— вес не более 1,7 кг.

Насос пластинчатый С12-5М-4

Насос пластинчатый С12-5М-4

   Основные параметры насоса смазочного С12 5М 4 УХЛ4:
— номинальное давление на выходе 0,25 МПа;
— расход рабочей жидкости 5 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 0,07 кВт;
— вес не более 2,5 кг.

Насос пластинчатый С12-5М-6,3

Насос пластинчатый С12-5М-6,3

   Основные параметры насоса смазочного С12 5М 6 3 УХЛ4:
— номинальное давление на выходе 0,25 МПа;
— расход рабочей жидкости 8 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 0,12 кВт;
— вес не более 2,5 кг.

Насос пластинчатый С12-5М-10

Насос пластинчатый С12-5М-10

   Основные параметры насоса смазочного С12 5М 10 УХЛ4:
— номинальное давление на выходе 0,25 МПа;
— расход рабочей жидкости 8,5 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 0,18 кВт;
— вес не более 2,5 кг.

Насос пластинчатый С12-4М-6,3

Насос пластинчатый С12-4М-6,3

   Основные параметры насоса смазочного С12 4М 6 3 УХЛ4:
— номинальное давление на выходе 0,25 МПа;
— расход рабочей жидкости 6,6 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 0,12 кВт;
— вес не более 2,8 кг.

Насос пластинчатый С12-4М-4

Насос пластинчатый С12-4М-4

   Основные параметры насоса смазочного С12 4М 4 УХЛ4:
— номинальное давление на выходе 0,25 МПа;
— расход рабочей жидкости 4,2 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 0,07 кВт;
— вес не более 2,8 кг.

Насос смазочный С12-4М-10

Насос смазочный С12-4М-10

   Основные параметры насоса смазочного С12 4М 10 УХЛ4:
— номинальное давление на выходе 0,25 МПа;
— расход рабочей жидкости 8 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 0,18 кВт;
— вес не более 2,8 кг.

     Пример условного обозначения насоса пластинчатого для смазки, давление на выходе 0,25 МПа, направление вращения вала реверсируемое, модернизированный, рабочий объём 2,0 см³, климатическое исполнение для районов с умеренным и холодным климатом категория размещения - вентилируемые помещения, без прямого попадания лучей света и пыли ГОСТ 15150-69:
     насос пластинчатый для смазки С12-4М-2 УХЛ4.

     то же, только нереверсиный, направление вращения - правое:
     насос пластинчатый для смазки С12-5М-2 УХЛ4.
