Фильтры напорные 1ФГМ32-25К, 1ФГМ32-40К, 1ФГМ32-10К с индикатором загрязненности
|
— Фильтры 1 ФГМ 32-25 К, 1 ФГМ 32-10 К, 1 ФГМ 32-40 К УХЛ4 напорные (гидравлические) с индикатором загрязнённости (замена устаревшего исполнения фильтров ФП7, Ф7М) на номинальное давление 32 МПа предназначены для очистки от механических примесей минеральных масел. — Фильтры ФГМ применяются в металлорежущих, деревообрабатывающих и других станках, а также в кузнечно-прессовом и литейном оборудовании. Кинематическая вязкость очищаемых минеральных масел не более 200 мм²/c при температуре до 80 °C.
— Фильтры 1ФГМ32,2ФГМ32,3ФГМ32,4ФГМ32-25(10,40)К изготавливаются на номинальное давление 32 МПа (ФГМ32 - четыре габарита). По тонкости фильтрации изготавливаются следующие вариации: 5, 10, 25 и 40 мкм.
В качестве фильтроэлементов в фильтрах ФГМ используются фильтроэлементы РЕГОТМАС.
Обозначения фильтров ФГМ
|
|||||||||||||||||||||||||||||||||||||||||||||
Основные параметры фильтров напорных 1ФГМ, 2ФГМ, 3ФГМ, 4ФГМ
| Марка фильтра | Условный проход / Резьба | Номинальное давление | Номинальный расход | Вес | Габаритные размеры |
| мм / K (M) | МПа | л/мин | кг | мм | |
| Фильтр 1ФГМ32-05К | Ду=12 / К1/2"(М22х1,5) | 32 | 15,5 | 5,6 | 268x106 |
| Фильтр 1ФГМ32-10К | Ду=12 / К1/2"(М22х1,5) | 32 | 40 | 5,6 | 268x106 |
| Фильтр 1ФГМ32-25К | Ду=12 / К1/2"(М22х1,5) | 32 | 40 | 5,6 | 268x106 |
| Фильтр 1ФГМ32-40К | Ду=12 / К1/2"(М22х1,5) | 32 | 50 | 5,6 | 268x106 |
| Фильтр 2ФГМ32-05К | Ду=20 / К3/4"(М27х1,5) | 32 | 25 | 7,0 | 368x106 |
| Фильтр 2ФГМ32-10К | Ду=20 / К3/4"(М27х1,5) | 32 | 80 | 7,0 | 368x106 |
| Фильтр 2ФГМ32-25К | Ду=20 / К3/4"(М27х1,5) | 32 | 80 | 7,0 | 368x106 |
| Фильтр 2ФГМ32-40К | Ду=20 / К3/4"(М27х1,5) | 32 | 100 | 7,0 | 368x106 |
| Фильтр 3ФГМ32-05К | Ду=32 / К1 1/4"(М42х2) | 32 | 63 | 14,7 | 413x150 |
| Фильтр 3ФГМ32-10К | Ду=32 / К1 1/4"(М42х2) | 32 | 200 | 14,7 | 413x150 |
| Фильтр 3ФГМ32-25К | Ду=32 / К1 1/4"(М42х2) | 32 | 200 | 14,7 | 413x150 |
| Фильтр 3ФГМ32-40К | Ду=32 / К1 1/4"(М42х2) | 32 | 200 | 14,7 | 413x150 |
| Фильтр 4ФГМ32-05К | Ду=40 / К1 1/2"(М48х2) | 32 | 100 | 19,5 | 413x150 |
| Фильтр 4ФГМ32-10К | Ду=40 / К1 1/2"(М48х2) | 32 | 320 | 19,5 | 413x150 |
| Фильтр 4ФГМ32-25К | Ду=40 / К1 1/2"(М48х2) | 32 | 320 | 19,5 | 413x150 |
| Фильтр 4ФГМ32-40К | Ду=40 / К1 1/2"(М48х2) | 32 | 400 | 19,5 | 413x150 |
Рекомендации по эксплуатации фильтров
— Фильтры ФГМ устанавливают в напорных магистралях гидросистем в месте, удобном для обслуживания, в вертикальном положении, чтобы направление стрелки на головке фильтра совпадало с направлением движения рабочей жидкости.
— Для замены фильтрующего элемента после срабатывания индикатора загрязненности выключить насосную установку и, после падения давления до 0, отвернуть стакан, удалить загрязненный фильтроэлемент, поместить чистый фильтроэлемент в стакан и завернуть его.
— При запуске системы с холодным маслом, вязкость которого выше 30мм²/с, индикатор загрязненности может выдать ложные сигналы с возможным открытием предохранительного клапана, при этом индикатор возвращается в исходное положение по мере разогрева масла. Если индикатор не возвращается в исходное положение, необходимо кратковременно выключить систему.
Условие, хранения-2 (С) по ГОСТ 15150.
Устройство фильтров напорных ФГМ
— Фильтр напорный с индикатором загрязненности типа ФГМ состоит из головки с входным и выходным отверстиями, стакана, соединенного герметично при помощи кольца. Внутри стакана расположен установленный на седле фильтроэлемент. На головке установлен индикатор загрязненности, в корпусе которого имеются средства сигнализации о загрязненности фильтроэлемента и перепуске неочищенной жидкости.
— Фильтр работает следующим образом. Рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, проходит через фильтроэлемент, очищается и через отверстие седла и выходное отверстие поступает в систему. При повышении перепада давлений на фильтроэлемента по мере его загрязнения начинает перемещаться плунжер, расположенный в поршне, сжимая пружину и, выдвигая шток, на хвостовике которого установлен постоянный магнит. При перепаде давлений (0,3±-0,03)МПа в поле действия магнита окажется магнитоуправляемый контакт (геркон), лепестки которого замкнутся, и поступит электрический сигнал о необходимости замены загрязненного фильтроэлемента.
— Из-за несвоевременной замены фильтроэлемента происходит дальнейшее повышение перепада давлений до (0,5±0,1)МПа, открытие предохранительного клапана, и неочищенная рабочая жидкость поступает в систему, минуя фильтроэлемент. При этом фильтр работает в аварийном режиме.
Фильтр напорный 1ФГМ32-40К
|
|
Основные параметры фильтра гидравлического (напорного) 1 ФГМ 32-40 К (1ФГМ32-40) УХЛ4: |
.jpg)
Фильтр напорный 1ФГМ32-10К
|
|
Основные параметры фильтра гидравлического (напорного) 1 ФГМ 32-10 К (1ФГМ32-10) УХЛ4: |
Фильтр напорный 1ФГМ32-25К
|
|
Основные параметры фильтра гидравлического (напорного) 1 ФГМ 32-25 К (1ФГМ32-25) УХЛ4: |
Фильтр напорный 2ФГМ32-40К
|
|
Основные параметры фильтра гидравлического (напорного) 2 ФГМ 32-40 К (2ФГМ32-40) УХЛ4: |

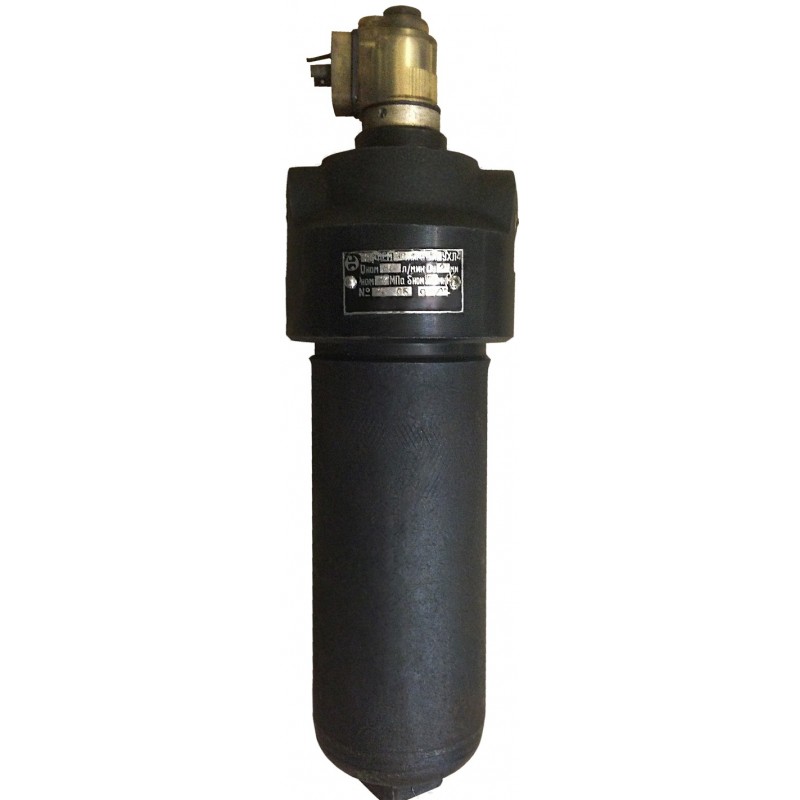

Фильтр напорный 2ФГМ32-10К
|
|
Основные параметры фильтра гидравлического (напорного) 2 ФГМ 32-10 К (2ФГМ32-10) УХЛ4: |
Фильтр напорный 2ФГМ32-25К
|
|
Основные параметры фильтра гидравлического (напорного) 2 ФГМ 32-25 К (2ФГМ32-25) УХЛ4: |

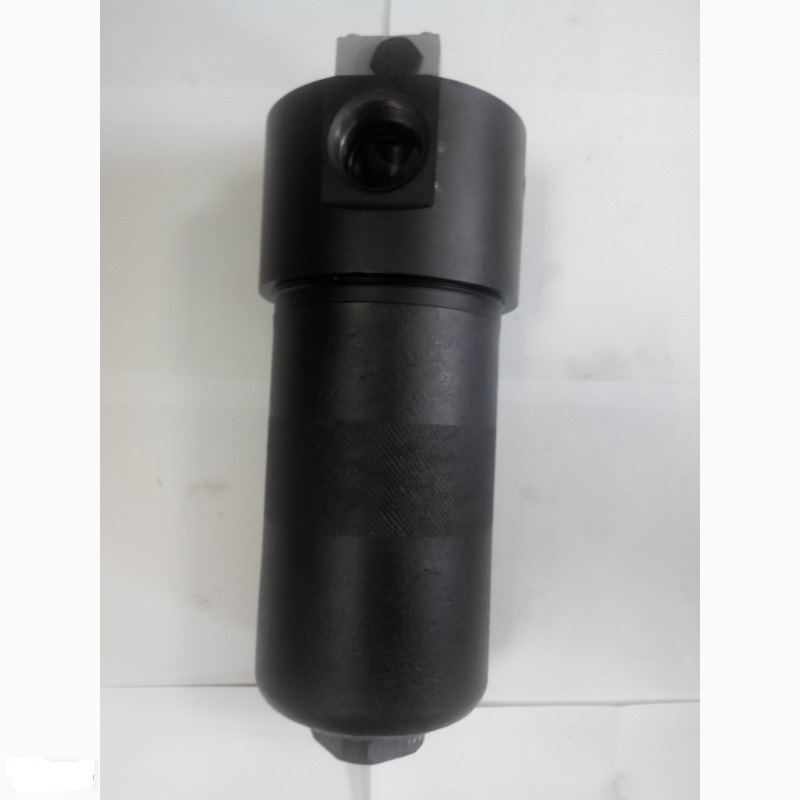

Фильтр напорный 3ФГМ32-40К
|
|
Основные параметры фильтра гидравлического (напорного) 3 ФГМ 32-40 К (3ФГМ32-40) УХЛ4: |
Фильтр напорный 3ФГМ32-10К
|
|
Основные параметры фильтра гидравлического (напорного) 3 ФГМ 32-10 К (3ФГМ32-10) УХЛ4: |
Фильтр напорный 3ФГМ32-25К
|
|
Основные параметры фильтра гидравлического (напорного) 3 ФГМ 32-25 К (3ФГМ32-25) УХЛ4: |
— Примеры условного обозначения при заказе напорных фильтров ФГМ:
Фильтр гидравлический напорный 1ФГМ32-25К
Фильтр гидравлический напорный 2ФГМ32-10К
Фильтр гидравлический напорный 3ФГМ32-05К
Фильтр гидравлический напорный 4ФГМ32-40М.
