Фильтры напорные 3ФГМ32-10К

Фильтр 1ФГМ32-25К

— Фильтры 3ФГМ32-10К, 3 ФГМ 32-10 УХЛ4 напорные (гидравлические) с индикатором загрязнённости (замена устаревшего исполнения фильтров ФГИ, Ф7) на номинальное давление 32 МПа предназначены для очистки от механических примесей минеральных масел. — Фильтры ФГМ применяются в металлорежущих, деревообрабатывающих и других станках, а также в кузнечно-прессовом и литейном оборудовании. Кинематическая вязкость очищаемых минеральных масел не более 200 мм²/c при температуре до 80 °C. — Фильтры напорные 1ФГМ32, 2ФГМ32, 3ФГМ32, 4ФГМ32 - 25,10,40 К изготавливаются на номинальное давление 32 МПа (ФГМ32 - четыре габарита). По тонкости фильтрации изготавливаются следующие вариации: 5, 10, 25 и 40 мкм.      В качестве фильтроэлементов в фильтрах 1ФГМ, 2ФГМ, 3ФГМ, 4ФГМ используются фильтроэлементы РЕГОТМАС. Обозначения фильтров 1ФГМ, 2ФГМ, 3ФГМ, 4ФГМ 1ФГМ   32 - 25   К   УХЛ4           Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1 Тип резьбы на входном и выходном отверстиях фильтра: К = коническая М = метрическая Номинальная тонкость фильтрации: 05 = 5 мкм 10 = 10 мкм 25 = 25 мкм 40 = 40 мкм 32 = номинальное давление 32 МПа Исполнение фильтра ФГМ по габариту: 1ФГМ = Ду 12 мм 2ФГМ = Ду 20 мм 3ФГМ = Ду 32 мм 4ФГМ = Ду 40 мм

Основные параметры фильтров напорных 1ФГМ, 2ФГМ, 3ФГМ

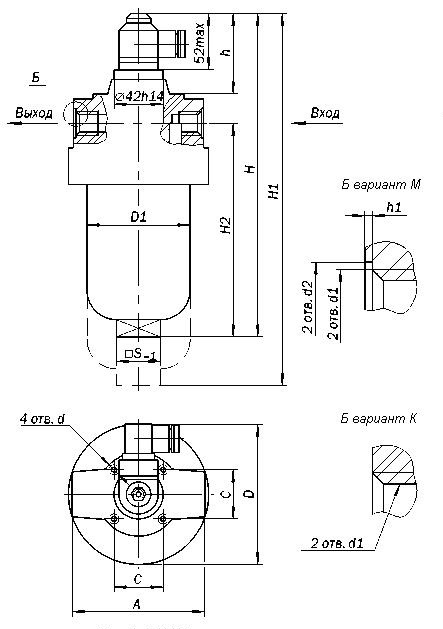

Рекомендации по эксплуатации фильтров 1ФГМ32, 2ФГМ32, 3ФГМ32, 4ФГМ32

— Фильтры ФГМ 32 устанавливают в напорных магистралях гидросистем в месте, удобном для обслуживания, в вертикальном положении, чтобы направление стрелки на головке фильтра совпадало с направлением движения рабочей жидкости.
— Для замены фильтрующего элемента после срабатывания индикатора загрязненности выключить насосную установку и, после падения давления до 0, отвернуть стакан, удалить загрязненный фильтроэлемент, поместить чистый фильтроэлемент в стакан и завернуть его.
— При запуске системы с холодным маслом, вязкость которого выше 30мм²/с, индикатор загрязненности может выдать ложные сигналы с возможным открытием предохранительного клапана, при этом индикатор возвращается в исходное положение по мере разогрева масла. Если индикатор не возвращается в исходное положение, необходимо кратковременно выключить систему.
Условие, хранения-2 (С) по ГОСТ 15150.

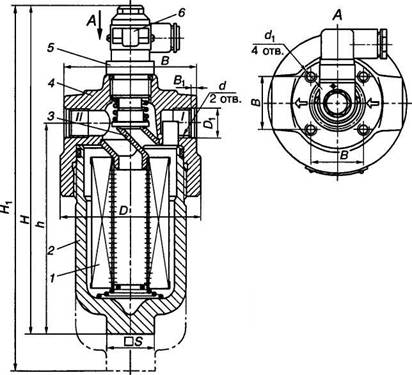

Устройство фильтров ФГМ

— Фильтр 1(2,3,4)ФГМ32-25(10,40)К напорный с индикатором загрязненности типа ФГМ состоит из головки с входным и выходным отверстиями, стакана, соединенного герметично при помощи кольца. Внутри стакана расположен установленный на седле фильтроэлемент. На головке установлен индикатор загрязненности, в корпусе которого имеются средства сигнализации о загрязненности фильтроэлемента и перепуске неочищенной жидкости.
— Фильтр ФГМ32 работает следующим образом. Рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, проходит через фильтроэлемент, очищается и через отверстие седла и выходное отверстие поступает в систему. При повышении перепада давлений на фильтроэлемента по мере его загрязнения начинает перемещаться плунжер, расположенный в поршне, сжимая пружину и, выдвигая шток, на хвостовике которого установлен постоянный магнит. При перепаде давлений (0,3±-0,03)МПа в поле действия магнита окажется магнитоуправляемый контакт (геркон), лепестки которого замкнутся, и поступит электрический сигнал о необходимости замены загрязненного фильтроэлемента.
— Из-за несвоевременной замены фильтроэлемента происходит дальнейшее повышение перепада давлений до (0,5±0,1)МПа, открытие предохранительного клапана, и неочищенная рабочая жидкость поступает в систему, минуя фильтроэлемент. При этом фильтр работает в аварийном режиме.

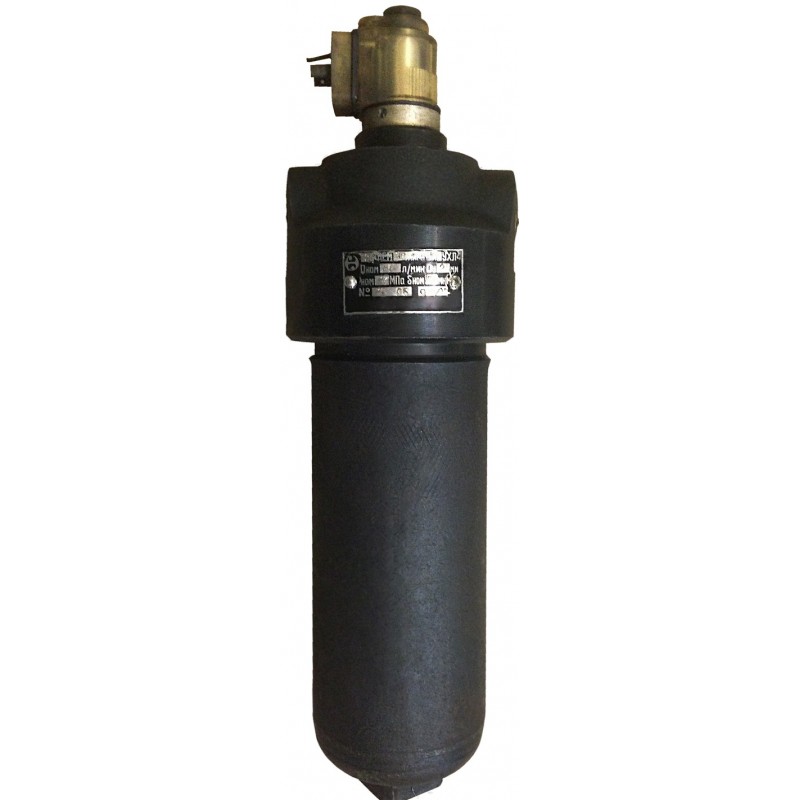

Фильтр напорный 1ФГМ32-40К

Фильтр напорный 2ФГМ32-40К

Фильтр напорный 3ФГМ32-40К

Фильтр напорный 3ФГМ32-10К
