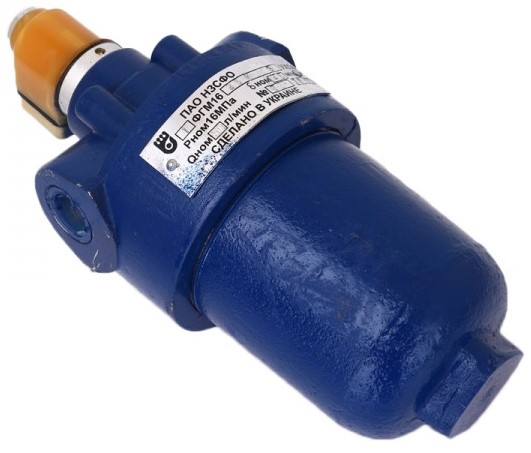

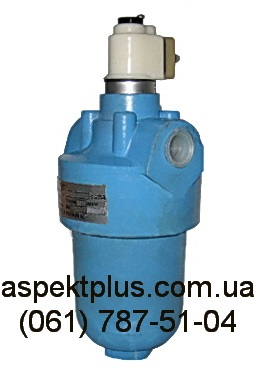

Фильтры напорные 2 ФГМ 16-40 К УХЛ4 (замена ФГИ, Ф7) с индикатором загрязнённости предназначены для очистки от механических примесей минеральных масел. Фильтры 1ФГМ16, 2ФГМ16 используются в токарных станках, прессах и другом оборудовании.
     Кинематическая вязкость очищаемых минеральных масел не более 200 мм²/c при температур до 80 °C.
     Фильтры изготавливаются 1ФГМ16,2ФГМ16-10(25,40)К: по номинальному давлению - 16 МПа (двух габаритов) и 32 МПа - (ФГМ32 четырёх габаритов); по тонкости фильтрации - 5, 10, 25 и 40 мкм.

Габаритные и присоединительные размеры ФГМ16

     Примечание: в качестве фильтроэлементов в 1ФГМ16 и 2ФГМ16 используются РЕГОТМАС.

Фильтр типа ФГМ16 (так же как и фильтр ФГМ32, рассчитанный на номинальное давление 32 МПа) состоит из головки 1 с входным и выходным отверстиями, стакана 2, соединенного герметично с головкой. Внутри стакана, на седле 3 установлен фильтроэлемент 4. На головке размещен индикатор загрязненности, в корпусе 5 которого имеются средства для сигнализации о засорении фильтрующего элемента и перепуска неочищенной жидкости.

Фильтр 1ФГМ16-10(25) работает следующим образом:
рабочая жидкость поступает через входное отверстие в полость стакана 2, проходит через фильтроэлемент 4, очищается и через центральное отверстие седла 3 и выходное отверстие поступает в систему. При превышении перепада давление на фильтроэлементе по мере его засорения начинает перемещаться плунжер 7, расположенный в поршне 6, сжимая пружину 8 и выдвигая шток 9, на хвостовике которого установлен постоянный магнит 10. Перемещение магнита вызывает перемещение визуального указателя 11. При перепаде давление (0,3-0,03) МПа указатель уходит в желтую зону Б шкалы 12, и в поле действия магнита окажется магнитоуправляемый контакт (геркон) 14. Получение визуального и электрического сигнала предупреждает о необходимости замены загрязненного фильтроэлемента.
При дальнейшем повышении перепада давлений открывается предохранительный клапан, сжимая пружину 16, и неочищенная жидкость поступает через перепускной канал седла 3 в систему, минуя фильтроэлемент 4. При этом указатель 11 переместится в красную зону А, что предупреждает об аварийном режиме работы фильтра. Контакты геркона остаются замкнутыми. При необходимости, электрический сигнал можно подать на блокирующее устройство, которое автоматически отключит гидросистему.

  Основные параметры фильтра гидравлического (напорного) 1 ФГМ 16-10 К УХЛ4:
— номинальное давление на входе 16 МПа;
— расход рабочей жидкости 40 л/мин;
— присоединтельная резьба K1/2";
— фильтроэлемент Р-600-1-04;
— вес не более 3 кг.

  Основные параметры фильтра гидравлического (напорного) 1 ФГМ 16-25 К УХЛ4:
— номинальное давление на входе 16 МПа;
— расход рабочей жидкости 50 л/мин;
— присоединтельная резьба K1/2";
— фильтроэлемент Р-600-1-06;
— вес не более 3 кг.

  Основные параметры фильтра гидравлического (напорного) 1 ФГМ 16-40 К УХЛ4:
— номинальное давление на входе 16 МПа;
— расход рабочей жидкости 63 л/мин;
— присоединтельная резьба K1/2";
— фильтроэлемент Р-600-1-19;
— вес не более 3 кг.

  Основные параметры фильтра гидравлического (напорного) 2 ФГМ 16-10 К УХЛ4:
— номинальное давление на входе 16 МПа;
— расход рабочей жидкости 80 л/мин;
— присоединтельная резьба K 3/4";
— фильтроэлемент Р-605Г-1-04;
— вес не более 4 кг.

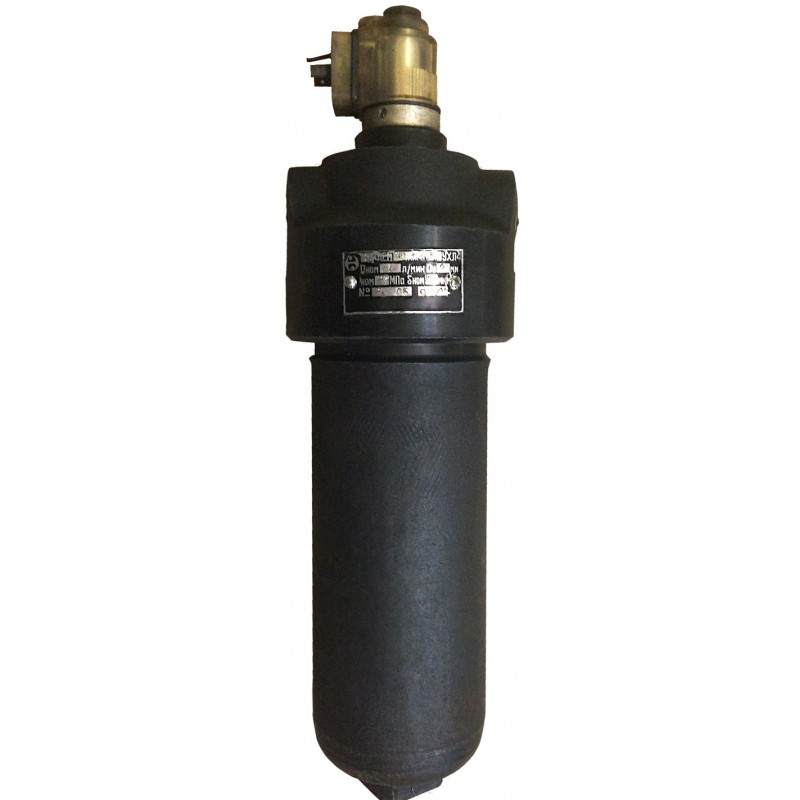

  Основные параметры фильтра гидравлического (напорного) 2 ФГМ 16-25 К УХЛ4:
— номинальное давление на входе 16 МПа;
— расход рабочей жидкости 80 л/мин;
— присоединтельная резьба K3/4";
— фильтроэлемент Р-605Г-1-06;
— вес не более 4 кг.

  Основные параметры фильтра гидравлического (напорного) 2 ФГМ 16-40 К (2ФГМ16-40) УХЛ4:
— номинальное давление на входе 16 МПа;
— расход рабочей жидкости 100 л/мин;
— присоединтельная резьба K 3/4";
— фильтроэлемент Р-605Г-1-19;
— вес не более 4 кг.
