Фильтры сетчатые АС42-5, ВС42-5, С42-54А
|
Фильтр 0,08 АС 42-54
|
Фильтры сетчатые АС42-54(53,52,51), ВС42-54(53,52,51), С42-54А (004АС42-51, 008АС42-51, 016АС42-51, 004ВС42-51, 016ВС42-51, 008ВС42-51, 004АС42-52, 008АС42-52, 016АС42-52, 004ВС42-52, 016ВС42-52, 008ВС42-52, 004АС42-53, 008АС42-53, 016АС42-53, 004ВС42-53, 016ВС42-53, 008ВС42-53, 004АС42-54, 008АС42-54, 016АС42-54, 004ВС42-54, 016ВС42-54, 008ВС42-54, 004С42-54А) предназначены для очистки жидкостей и масел от механических примесей в гидравлических и смазочных системах токарно-винторезных, зубообрабатывающих ,шлифовальных и других станков
Фильтры предназначены для очистки масел, вязкость которых не превышает 500мм2/с (сСт), с их температурой в диапазоне от +10 до +70°С.
Фильтры типа С42-5 ((0,16АС42-51; 0,16АС42-52; 0,16АС42-53; 0,16АС42-54; 0,08АС42-51; 0,08АС42-52; 0,08АС42-53; 0,08АС42-54; 0,04АС42-51; 0,04АС42-52; 0,04АС42-53; 0,04АС42-54; 0,16ВС42-51; 0,16ВС42-52; 0,16ВС42-53; 0,16ВС42-54; 0,08ВС42-51; 0,08ВС42-52; 0,08АС42-53; 0,08АС42-54; 0,04ВС42-51; 0,04ВС42-52; 0,04ВС42-53; 0,04ВС42-54; 0,04С42-54А) работают при номинальном давлении 0,63 МПа и температуре окружающей среды 1 до 55°С.
Климатическое исполнение и категория размещения по ГОСТ15150:
- для стран с умеренным климатом – УХЛ4;
- для стран с тропическим климатом – О4.1.
Фильтры изготавливают двух видов: с резьбовым присоединением типа АС42-5 и притычные типа ВС42-5.
Фильтр исполнения 004С42-54А имеет повышенную грязеёмкость.
|
Характеристики фильтров АС42-54, ВС42-54, АС42-53, ВС42-53, АС42-51, ВС42-51 (0,16АС42-51; 0,16АС42-52; 0,16АС42-53; 0,16АС42-54; 0,08АС42-51; 0,08АС42-52; 0,08АС42-53; 0,08АС42-54; 0,04АС42-51; 0,04АС42-52; 0,04АС42-53; 0,04АС42-54; 0,16ВС42-51; 0,16ВС42-52; 0,16ВС42-53; 0,16ВС42-54; 0,08ВС42-51; 0,08ВС42-52; 0,08АС42-53; 0,08АС42-54; 0,04ВС42-51; 0,04ВС42-52; 0,04ВС42-53; 0,04ВС42-54; 0,04С42-54А)
| Обозначение |
Условный проход, мм |
Присоединение |
Тонкость фильтрации, мкм |
Номинальный расход, л/мин |
Номинальный перепад давления, МПа |
| 0,16АС42-51 |
10 |
К3/8" |
160 |
16 |
0,1 |
| 0,16АС42-52 |
16 |
К1/2" |
32 |
| 0,16АС42-53 |
20 |
К3/4" |
63 |
| 0,16АС42-54 |
25 |
К1" |
100 |
| 0,08АС42-51 |
10 |
К3/8" |
80 |
8 |
0,05 |
| 0,08АС42-52 |
16 |
К1/2" |
16 |
| 0,08АС42-53 |
20 |
К3/4" |
32 |
| 0,08АС42-54 |
25 |
К1" |
63 |
| 0,04АС42-51 |
10 |
К3/8" |
40 |
4 |
0,1 |
| 0,04АС42-52 |
16 |
К1/2" |
8 |
| 0,04АС42-53 |
20 |
К3/4" |
16 |
| 0,04АС42-54 |
25 |
К1" |
32 |
0,05 |
| 0,16ВС42-51 |
10 |
Стыковое |
160 |
16 |
0,1 |
| 0,16ВС42-52 |
16 |
32 |
| 0,16ВС42-53 |
20 |
63 |
| 0,16ВС42-54 |
25 |
100 |
| 0,08ВС42-51 |
10 |
Стыковое |
80 |
8 |
0,05 |
| 0,08ВС42-52 |
16 |
16 |
| 0,08ВС42-53 |
20 |
32 |
| 0,08ВС42-54 |
25 |
63 |
| 0,04ВС42-51 |
10 |
Стыковое |
40 |
4 |
0,1 |
| 0,04ВС42-52 |
16 |
8 |
| 0,04ВС42-53 |
20 |
16 |
| 0,04ВС42-54 |
25 |
32 |
0,05 |
| 0,04С42-54А |
8 |
К1/4" |
40 |
16 |
0,06 |

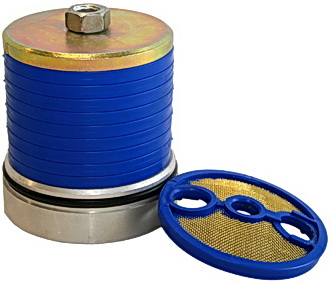

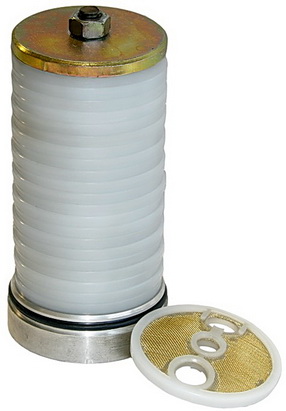

0,04 АС42-54 фильтр сетчатый
 |
Основные параметры фильтра сетчатого 004 АС 42-54 УХЛ4:
- условный проход 25 мм;
- присоединение в гидравлическую систему резьбовое К1;
- тонкость фильтрации (степень очистки масла) 40 мкм;
- номинальный расход рабочей жидкости 32 л/мин;
- номинальный перепад давления 0,05 МПа;
- количество фильтрующих элементов - 15 сеточек;
- масса фильтра 1,7 кг.
|
0,04 ВС42-54 фильтр сетчатый
 |
Основные параметры фильтра сетчатого 004 ВС 42-54 УХЛ4:
- условный проход 25 мм;
- присоединение в гидравлическую систему стыковое;
- тонкость фильтрации (степень очистки масла) 40 мкм;
- номинальный расход рабочей жидкости 32 л/мин;
- номинальный перепад давления 0,05 МПа;
- количество фильтрующих элементов - 15 сеточек;
- масса фильтра 1,7 кг.
|
Рекомендации по эксплуатации:
- фильтры АС42-5, ВС42-5, С42-54А устанавливаются в гидросистеме таким образом, чтобы направление стрелки на крышке и направление движения рабочей жидкости совпадало;
- очистку фильтрующих элементов следует проводить не реже 100-200 часов работы путем их промывки в бензине или керосине с последующей продувкой сухим воздухом;
- при установке промытых фильтрующих элементов следует строго соблюдать последовательность. Для чего первый фильтрующий элемент устанавливается своими выступами в глухие отверстия головки подбором. Последующие элементы устанавливаются своими восемью выступами так, чтобы отверстие с замкнутым пояском совпадало с таким же отверстием на уже установленном элементе, а разомкнутым пояском совпадало с разомкнутым пояском второго отверстия.
|
