Фильтры напорные ФП7 32-25/200

Фильтр ФП7 20-25/200

— Фильтры ФП7 32 25 200, ФП 7 32-25/200 УХЛ4 напорные (гидравлические) с индикатором загрязнённости (замена исполнения фильтров ФГМ, Ф7М) на номинальное давление 20 МПа предназначены для очистки от механических примесей минеральных масел. — Фильтры ФП 7 применяются в металлорежущих, деревообрабатывающих и других станках, а также в кузнечно-прессовом и литейном оборудовании. Кинематическая вязкость очищаемых минеральных масел не более 200 мм²/c при температуре до 80 °C. — Фильтры напорные ФП7-12(20,32)-10(25,40)/200 изготавливаются на номинальное давление 20 МПа - три габарита). По тонкости фильтрации изготавливаются следующие вариации: 10, 25 и 40 мкм.      В качестве фильтроэлементов в фильтрах ФП-7 используются фильтроэлементы РЕГОТМАС. Обозначения фильтров ФП7 ФП7   32 - 25   К   УХЛ4           Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1 Тип резьбы на входном и выходном отверстиях фильтра: К = коническая Номинальная тонкость фильтрации: 10 = 10 мкм 25 = 25 мкм 40 = 40 мкм 200 = номинальное давление 20 МПа Исполнение фильтра по габариту: ФП 7 12 = Ду 12 мм ФП 7 20 = Ду 20 мм ФП 7 32 = Ду 32 мм

Основные параметры фильтров напорных ФП7

Рекомендации по эксплуатации фильтров ФП 7

— Фильтры ФП7 устанавливают в напорных магистралях гидросистем в месте, удобном для обслуживания, в вертикальном положении, чтобы направление стрелки на головке фильтра совпадало с направлением движения рабочей жидкости.
— Для замены фильтрующего элемента после срабатывания индикатора загрязненности выключить насосную установку и, после падения давления до 0, отвернуть стакан, удалить загрязненный фильтроэлемент, поместить чистый фильтроэлемент в стакан и завернуть его.
— При запуске системы с холодным маслом, вязкость которого выше 30мм²/с, индикатор загрязненности может выдать ложные сигналы с возможным открытием предохранительного клапана, при этом индикатор возвращается в исходное положение по мере разогрева масла. Если индикатор не возвращается в исходное положение, необходимо кратковременно выключить систему.
Условие, хранения-2 (С) по ГОСТ 15150.

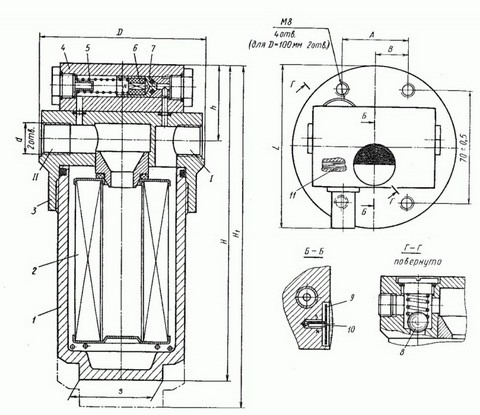

Устройство фильтров ФП 7

— Фильтр напорный с индикатором загрязненности типа ФП7 состоит из головки с входным и выходным отверстиями, стакана, соединенного герметично при помощи кольца. Внутри стакана расположен установленный на седле фильтроэлемент. На головке установлен индикатор загрязненности, в корпусе которого имеются средства сигнализации о загрязненности фильтроэлемента и перепуске неочищенной жидкости.
— Фильтр работает следующим образом. Рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, проходит через фильтроэлемент, очищается и через отверстие седла и выходное отверстие поступает в систему. При повышении перепада давлений на фильтроэлемента по мере его загрязнения начинает перемещаться плунжер, расположенный в поршне, сжимая пружину и, выдвигая шток, на хвостовике которого установлен постоянный магнит. При перепаде давлений (0,3±-0,03)МПа в поле действия магнита окажется магнитоуправляемый контакт (геркон), лепестки которого замкнутся, и поступит электрический сигнал о необходимости замены загрязненного фильтроэлемента.
— Из-за несвоевременной замены фильтроэлемента происходит дальнейшее повышение перепада давлений до (0,5±0,1)МПа, открытие предохранительного клапана, и неочищенная рабочая жидкость поступает в систему, минуя фильтроэлемент. При этом фильтр работает в аварийном режиме.

Фильтр напорный ФП7 32-25/200

Фильтр напорный ФП7 20-25/200

Фильтр напорный ФП7 12-25/200

Пример условного обозначения фильтра напорного с условным проходом 20 мм, на номинальное давление 20 МПа, с чистотой фильтрации 25 мкм, тип присоединительной резьбы - коническая, для районов с умеренным и холодным климатом:
     Фильтр напорный ФП7-20-25/200 УХЛ4.
