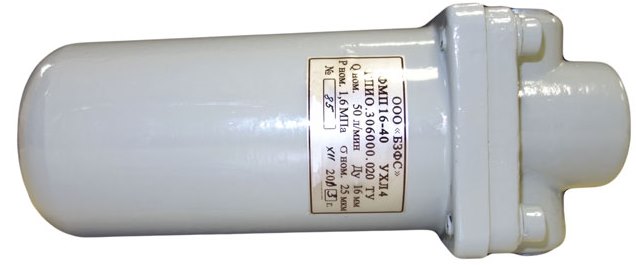

Фильтры магнитно-пористые ФМП 16/40

Основные параметры фильтров ФМП

Рекомендации по эксплуатации фильтров ФМП16-40

— Фильтры ФМП устанавливают в напорных магистралях гидросистем в месте, удобном для обслуживания, в вертикальном положении, чтобы направление стрелки на головке фильтра совпадало с направлением движения рабочей жидкости.
— Для замены фильтрующего элемента после срабатывания индикатора загрязненности выключить насосную установку и, после падения давления до 0, отвернуть стакан, удалить загрязненный фильтроэлемент, поместить чистый фильтроэлемент в стакан и завернуть его.
— При запуске системы с холодным маслом, вязкость которого выше 30мм²/с, индикатор загрязненности может выдать ложные сигналы с возможным открытием предохранительного клапана, при этом индикатор возвращается в исходное положение по мере разогрева масла. Если индикатор не возвращается в исходное положение, необходимо кратковременно выключить систему.
Условие, хранения-2 (С) по ГОСТ 15150.

Устройство фильтров ФМП

— Фильтр с индикатором загрязненности типа ФМП состоит из головки с входным и выходным отверстиями, стакана, соединенного герметично при помощи кольца. Внутри стакана расположен установленный на седле фильтроэлемент. На головке установлен индикатор загрязненности, в корпусе которого имеются средства сигнализации о загрязненности фильтроэлемента и перепуске неочищенной жидкости.
— Фильтр работает следующим образом. Рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, проходит через фильтроэлемент, очищается и через отверстие седла и выходное отверстие поступает в систему. При повышении перепада давлений на фильтроэлемента по мере его загрязнения начинает перемещаться плунжер, расположенный в поршне, сжимая пружину и, выдвигая шток, на хвостовике которого установлен постоянный магнит. При перепаде давлений (0,3±-0,03)МПа в поле действия магнита окажется магнитоуправляемый контакт (геркон), лепестки которого замкнутся, и поступит электрический сигнал о необходимости замены загрязненного фильтроэлемента.
— Из-за несвоевременной замены фильтроэлемента происходит дальнейшее повышение перепада давлений до (0,5±0,1)МПа, открытие предохранительного клапана, и неочищенная рабочая жидкость поступает в систему, минуя фильтроэлемент. При этом фильтр работает в аварийном режиме.

ФМП-16/40 фильтры гидравлические

       Пример условного обозначения фильтра ФМП с конической присоединительной резьбой, тонкостью фильтрации 40 µм, условным проходом 16 мм, номинальным давлением 1,6 МПа для стран с умеренным климатом, климатического исполнения УХЛ, категории размещения 4:

– ФМП-16/40 УХЛ4.
