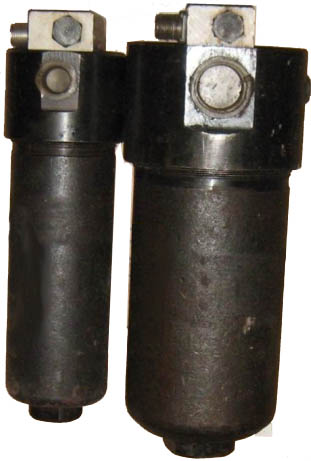

Фильтры напорные 20-25-КВ с индикатором загрязненности
|
|
— Фильтры 20-25-КВ УХЛ4 напорные (гидравлические) с индикатором загрязнённости (замена исполнения фильтров ФГМ, Ф7, Ф7М) на номинальное давление 20 МПа предназначены для очистки от механических примесей минеральных масел. — Фильтры Ф7М применяются в металлорежущих, деревообрабатывающих и других станках, а также в кузнечно-прессовом и литейном оборудовании. Кинематическая вязкость очищаемых минеральных масел не более 200 мм²/c при температуре до 80 °C. — Фильтры напорные 12-25(10,40)КВ, 20-25(10,40)КВ, 32-25(40,10)КВ изготавливаются на номинальное давление 20 МПа (Ф7(М) - три габарита). По тонкости фильтрации изготавливаются следующие вариации: 10, 25 и 40 мкм. В качестве фильтроэлементов в фильтрах Ф7М - 12-25-КВ, 20-25-КВ, 32-25-КВ используются фильтроэлементы РЕГОТМАС.
Обозначения фильтров Ф7М - 12 - 25 КВ, 20 - 25 КВ, 32 - 25 КВ
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основные параметры фильтров напорных Ф7М
| Марка фильтра | Условный проход / Резьба | Номинальное давление | Номинальный расход | Вес | Габаритные размеры |
| мм / K (M) | МПа | л/мин | кг | мм | |
| Фильтр 12-10КВ | Ду=12 / К1/2"(М22х1,5) | 32 | 40 | 5,6 | 268x106 |
| Фильтр 12-25КВ | Ду=12 / К1/2"(М22х1,5) | 32 | 40 | 5,6 | 268x106 |
| Фильтр 12-40КВ | Ду=12 / К1/2"(М22х1,5) | 32 | 50 | 5,6 | 268x106 |
| Фильтр 20-10КВ | Ду=20 / К3/4"(М27х1,5) | 32 | 80 | 7,0 | 368x106 |
| Фильтр 20-25КВ | Ду=20 / К3/4"(М27х1,5) | 32 | 80 | 7,0 | 368x106 |
| Фильтр 20-40КВ | Ду=20 / К3/4"(М27х1,5) | 32 | 100 | 7,0 | 368x106 |
| Фильтр 32-10КВ | Ду=32 / К1 1/4"(М42х2) | 32 | 200 | 14,7 | 413x150 |
| Фильтр 32-25КВ | Ду=32 / К1 1/4"(М42х2) | 32 | 200 | 14,7 | 413x150 |
| Фильтр 32-20КВ | Ду=32 / К1 1/4"(М42х2) | 32 | 200 | 14,7 | 413x150 |
Рекомендации по эксплуатации фильтров 12-25 КВ, 20-25 КВ, 32-25 КВ
— Фильтры Ф7(Ф7М) устанавливают в напорных магистралях гидросистем в месте, удобном для обслуживания, в вертикальном положении, чтобы направление стрелки на головке фильтра совпадало с направлением движения рабочей жидкости.
— Для замены фильтрующего элемента после срабатывания индикатора загрязненности выключить насосную установку и, после падения давления до 0, отвернуть стакан, удалить загрязненный фильтроэлемент, поместить чистый фильтроэлемент в стакан и завернуть его.
— При запуске системы с холодным маслом, вязкость которого выше 30мм²/с, индикатор загрязненности может выдать ложные сигналы с возможным открытием предохранительного клапана, при этом индикатор возвращается в исходное положение по мере разогрева масла. Если индикатор не возвращается в исходное положение, необходимо кратковременно выключить систему.
Условие, хранения-2 (С) по ГОСТ 15150.

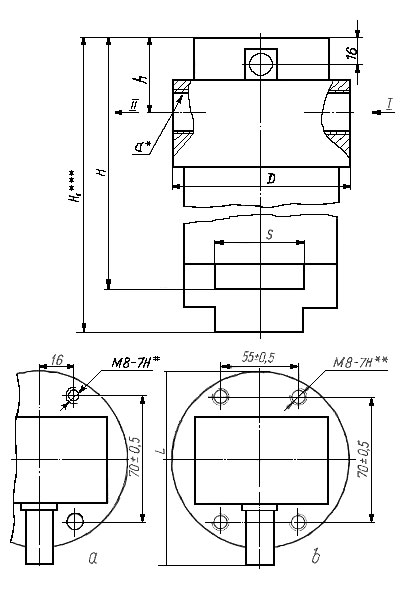

Устройство фильтров напорных гидравлических Ф7М
— Фильтр напорный с индикатором загрязненности типа Ф7М состоит из головки с входным и выходным отверстиями, стакана, соединенного герметично при помощи кольца. Внутри стакана расположен установленный на седле фильтроэлемент. На головке установлен индикатор загрязненности, в корпусе которого имеются средства сигнализации о загрязненности фильтроэлемента и перепуске неочищенной жидкости.
— Фильтр работает следующим образом. Рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, проходит через фильтроэлемент, очищается и через отверстие седла и выходное отверстие поступает в систему. При повышении перепада давлений на фильтроэлемента по мере его загрязнения начинает перемещаться плунжер, расположенный в поршне, сжимая пружину и, выдвигая шток, на хвостовике которого установлен постоянный магнит. При перепаде давлений (0,3±-0,03)МПа в поле действия магнита окажется магнитоуправляемый контакт (геркон), лепестки которого замкнутся, и поступит электрический сигнал о необходимости замены загрязненного фильтроэлемента.
— Из-за несвоевременной замены фильтроэлемента происходит дальнейшее повышение перепада давлений до (0,5±0,1)МПа, открытие предохранительного клапана, и неочищенная рабочая жидкость поступает в систему, минуя фильтроэлемент. При этом фильтр работает в аварийном режиме.
Фильтр гидравлический (напорный) 12-25 КВ
|
|
Основные параметры фильтра напорного 12-25 КВ (Ф7М 12-25/200) УХЛ4: -присоединтельная резьба K1/2", расход 40 л/мин, фильтроэлемент Р-600-1-06; |
Фильтр гидравлический (напорный) 12-25 К
|
|
Основные параметры фильтра напорного 12-25 К (Ф7 12-25/200) УХЛ4: -присоединтельная резьба K1/2", расход 40 л/мин, фильтроэлемент Р-600-1-06; |

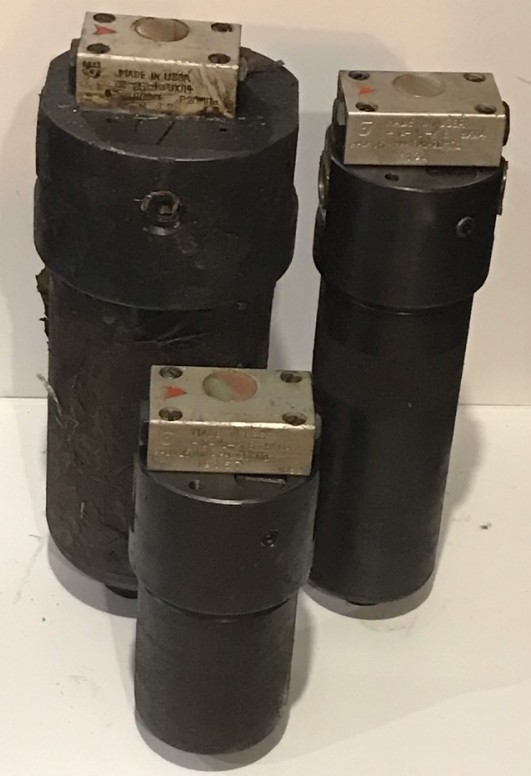

Фильтр гидравлический (напорный) 20-25 КВ
|
|
Основные параметры фильтра напорного 20-25 КВ (Ф7М 20-25/200) УХЛ4: -присоединтельная резьба K3/4", расход 63 л/мин, фильтроэлемент Р-605Г-1-06; |
Фильтр гидравлический (напорный) 20-25 К
|
|
Основные параметры фильтра напорного 20-25 К (Ф7 20-25/200) УХЛ4: -присоединтельная резьба K3/4", расход 63 л/мин, фильтроэлемент Р-605Г-1-06; |
Фильтр гидравлический (напорный) 32-25 КВ
|
|
Основные параметры фильтра напорного 32-25 КВ (Ф7М 32-25/200) УХЛ4: -присоединтельная резьба K1 1/4", расход 100 л/мин, фильтроэлемент Р-631-1-06; |
Фильтр гидравлический (напорный) 32-25 К
|
|
Основные параметры фильтра напорного 32-25 К (Ф7 32-25/200) УХЛ4: -присоединтельная резьба K1 1/4", расход 100 л/мин, фильтроэлемент Р-631-1-06; |
— Примеры условного обозначения при заказе напорных фильтров Ф7М:
Фильтр гидравлический напорный 12-25К
Фильтр гидравлический напорный 12-40КВ
Фильтр гидравлический напорный 20-10КВ
Фильтр гидравлический напорный 32-10К.
| Основные | |
|---|---|
| Производитель | K&M |
