Фильтры напорные 20-40КВ с визуальным индикатором загрязненности

Фильтр 12-25-КВ, 20-25-КВ

— Фильтры 20-40КВ, 20-40 КВ УХЛ4 напорные (гидравлические) с визуальным индикатором загрязнённости (замена фильтров ФГМ)  на номинальное давление 20 МПа предназначены для очистки от механических примесей минеральных масел. — Фильтры Ф7(М) применяются в металлорежущих, деревообрабатывающих и других станках, а также в кузнечно-прессовом и литейном оборудовании. Кинематическая вязкость очищаемых минеральных масел не более 200 мм²/c при температуре до 80 °C. — Фильтры напорные 12-25 КВ, 20-25 КВ, 32-25 КВ изготавливаются на номинальное давление 20 МПа (Ф7М - три габарита). По тонкости фильтрации изготавливаются следующие вариации: 10, 25 и 40 мкм.      В качестве фильтроэлементов в фильтрах 12-25(20-25,32-25)К(В) используются фильтроэлементы ФД, РЕГОТМАС. Обозначения фильтров Ф7М 12-25, 20-25, 32-25 Ф7М   12 - 25   К   УХЛ4           Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1 Тип резьбы на входном и выходном отверстиях фильтра: К = коническая М = метрическая Номинальная тонкость фильтрации: 10 = 10 мкм 25 = 25 мкм 40 = 40 мкм 20 = номинальное давление 20 МПа Исполнение фильтра по габариту: 12 = Ду 12 мм 20 = Ду 20 мм 32 = Ду 32 мм

Основные параметры фильтров напорных Ф7(М)

Рекомендации по эксплуатации фильтров 12-25-КВ, 20-25-КВ, 32-25-КВ

— Фильтры Ф7М устанавливают в напорных магистралях гидросистем в месте, удобном для обслуживания, в вертикальном положении, чтобы направление стрелки на головке фильтра совпадало с направлением движения рабочей жидкости.
— Для замены фильтрующего элемента после срабатывания индикатора загрязненности выключить насосную установку и, после падения давления до 0, отвернуть стакан, удалить загрязненный фильтроэлемент, поместить чистый фильтроэлемент в стакан и завернуть его.
— При запуске системы с холодным маслом, вязкость которого выше 30мм²/с, индикатор загрязненности может выдать ложные сигналы с возможным открытием предохранительного клапана, при этом индикатор возвращается в исходное положение по мере разогрева масла. Если индикатор не возвращается в исходное положение, необходимо кратковременно выключить систему.
Условие, хранения-2 (С) по ГОСТ 15150.

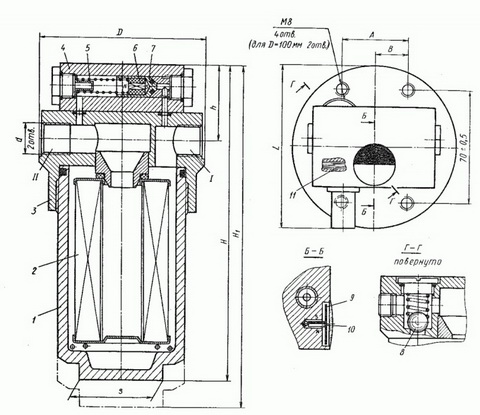

Устройство фильтров Ф7М

— Фильтр напорный с индикатором загрязненности типа Ф7 состоит из головки с входным и выходным отверстиями, стакана, соединенного герметично при помощи кольца. Внутри стакана расположен установленный на седле фильтроэлемент. На головке установлен индикатор загрязненности, в корпусе которого имеются средства сигнализации о загрязненности фильтроэлемента и перепуске неочищенной жидкости.
— Фильтр работает следующим образом. Рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, проходит через фильтроэлемент, очищается и через отверстие седла и выходное отверстие поступает в систему. При повышении перепада давлений на фильтроэлемента по мере его загрязнения начинает перемещаться плунжер, расположенный в поршне, сжимая пружину и, выдвигая шток, на хвостовике которого установлен постоянный магнит. При перепаде давлений (0,3±-0,03)МПа в поле действия магнита окажется магнитоуправляемый контакт (геркон), лепестки которого замкнутся, и поступит электрический сигнал о необходимости замены загрязненного фильтроэлемента.
— Из-за несвоевременной замены фильтроэлемента происходит дальнейшее повышение перепада давлений до (0,5±0,1)МПа, открытие предохранительного клапана, и неочищенная рабочая жидкость поступает в систему, минуя фильтроэлемент. При этом фильтр работает в аварийном режиме.

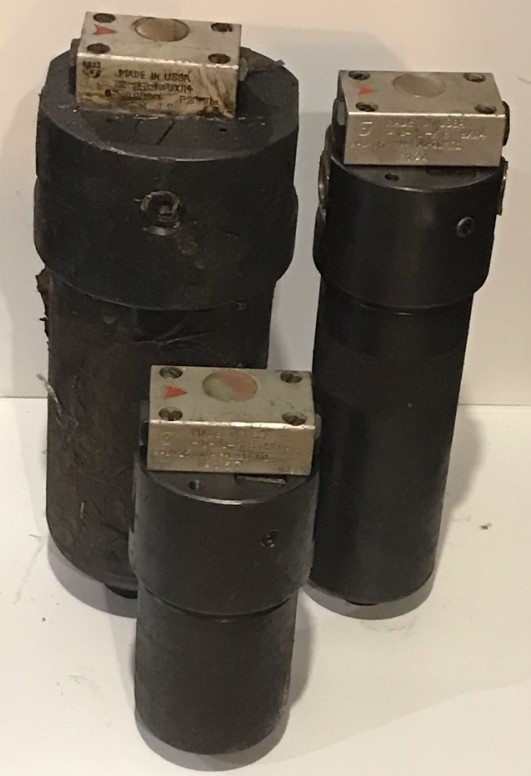

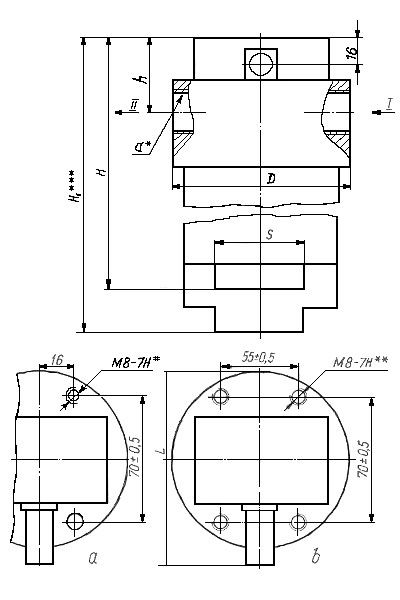

Фильтр напорный 12-25КВ, 12-10КВ, 12-40КВ (аналог Ф7М 12-25/200)

Фильтр напорный 20-25КВ, 20-10КВ, 20-40КВ (аналог Ф7М 20-25/200)

Фильтр напорный 32-25КВ, 32-10КВ, 32-40КВ (аналог Ф7М 32-25/200)

 — Примеры условного обозначения при заказе напорных фильтров Ф7М:
Фильтр гидравлический напорный 12-25-КВ;
Фильтр гидравлический напорный 20-25-К;
Фильтр гидравлический напорный 32-25-КВ;
Фильтр гидравлический напорный 12-25-К.
