Фильтры ФМП 16/40, Ф10 16-25/6,3, 20-25/6,3

Основные параметры фильтров ФМП

Рекомендации по эксплуатации фильтров ФМП16-40

— Фильтры ФМП устанавливают в напорных магистралях гидросистем в месте, удобном для обслуживания, в вертикальном положении, чтобы направление стрелки на головке фильтра совпадало с направлением движения рабочей жидкости.
— Для замены фильтрующего элемента после срабатывания индикатора загрязненности выключить насосную установку и, после падения давления до 0, отвернуть стакан, удалить загрязненный фильтроэлемент, поместить чистый фильтроэлемент в стакан и завернуть его.
— При запуске системы с холодным маслом, вязкость которого выше 30мм²/с, индикатор загрязненности может выдать ложные сигналы с возможным открытием предохранительного клапана, при этом индикатор возвращается в исходное положение по мере разогрева масла. Если индикатор не возвращается в исходное положение, необходимо кратковременно выключить систему.
Условие, хранения-2 (С) по ГОСТ 15150.

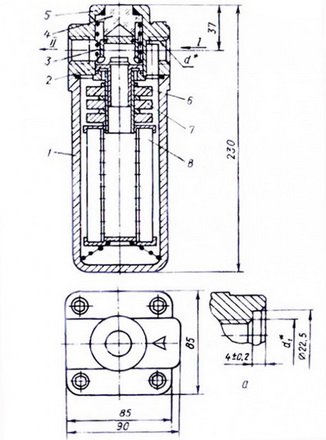

Устройство фильтров ФМП

— Фильтр с индикатором загрязненности типа ФМП состоит из головки с входным и выходным отверстиями, стакана, соединенного герметично при помощи кольца. Внутри стакана расположен установленный на седле фильтроэлемент. На головке установлен индикатор загрязненности, в корпусе которого имеются средства сигнализации о загрязненности фильтроэлемента и перепуске неочищенной жидкости.
— Фильтр работает следующим образом. Рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, проходит через фильтроэлемент, очищается и через отверстие седла и выходное отверстие поступает в систему. При повышении перепада давлений на фильтроэлемента по мере его загрязнения начинает перемещаться плунжер, расположенный в поршне, сжимая пружину и, выдвигая шток, на хвостовике которого установлен постоянный магнит. При перепаде давлений (0,3±-0,03)МПа в поле действия магнита окажется магнитоуправляемый контакт (геркон), лепестки которого замкнутся, и поступит электрический сигнал о необходимости замены загрязненного фильтроэлемента.
— Из-за несвоевременной замены фильтроэлемента происходит дальнейшее повышение перепада давлений до (0,5±0,1)МПа, открытие предохранительного клапана, и неочищенная рабочая жидкость поступает в систему, минуя фильтроэлемент. При этом фильтр работает в аварийном режиме.

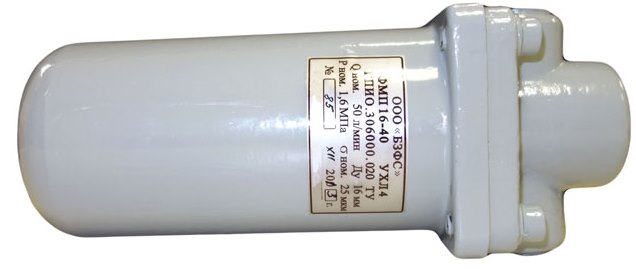

ФМП-16/40 фильтры гидравлические

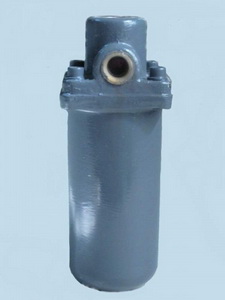

Фильтры масляные Ф10 (Ф10 16-25/6,3, Ф10 16-25/6,3, Ф10 20-40/6,3)

Технические параметры фильтра Ф-10

* М-метрическая резьба; без обозначения - коническая.

Габаритные и присоединительные размеры, принцип работы фильтров Ф10

     Фильтр Ф10 (рисунок) состоит из головки и стакана. Головка имеет входную и выходную полости, в ней находятся линза, экран, предохранительный клапан и седло для фиксирования  фильтрующего элемента. Неочищенная жидкость поступает во входную полость фильтра, очищается на шторе фильтрующего элемента и через выходную полость поступает к потребителю. По мере загрязнения фильтрующего элемента перепад давлений между входной и выходной полостями возрастает, что при определенных условиях приводит к срабатыванию предохранительного клапана.

            При перемещении предохранительного клапана с экраном вверх появляется красный круг на наружном торце линзы (визуальный сигнал о засорении фильтрующего элемента) и часть потока жидкости идет мимо фильтрующего элемента.

Установка и техническое обслуживание

            Расконсервировав и вынув заглушки, установите фильтра в магистрали в вертикальном положении.

            Для замены фильтрующего элемента выключите систему и снизьте давление до нуля, отвинтите стакан фильтра, извлеките загрязненный фильтрующий элемент, установите чистый и соедините стакан с головкой.

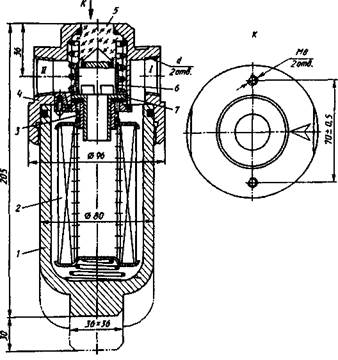

Габаритные и присоединительные размеры фильтра Ф10

I – вход; II – выход; 1 – головка; 2 – экран; 3 – линза; 4 – седло; 5 – фильтрующий элемент; 6 – стакан; 7 – клапан
