Фильтры масляные Ф10 16-25/6,3

Фильтр Ф10 20-40/6,3

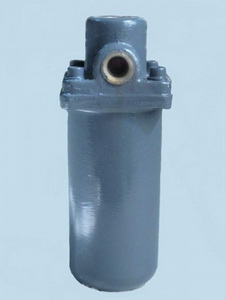

Фильтры масляные (гидравлические) Ф 10 (Ф10 10-5/6,3 Ф10 16-10/6,3 Ф10 16-25/6,3 Ф10 20-40/6,3) с визуальным индикатором загрязненности на номинальное давление 6,3 МПа предназначены для очистки минеральных масел (вязкость до 500 мм2/с в диапазоне температур от 1 до 80°С)  от содержащихся в них механических примесей, а также огнестойких жидкостей (Ф-10Н). В качестве фильтроэлементов в фильтрах Ф-10 используются фильтроэлементы РЕГОТМАС. класса HFC (промгидрол) в диапазоне  температур от 1 до 60°С; класса HFD (ГЖ-ФК типа "Софол"), кинематическая вязкость  до 500 мм2/с в диапазоне температур от 1 до 80°С.         Фильтры Ф10 устанавливаются в гидравлических и смазочных системах станков, литейных и других гидрофицированных машинах. Диапазон температур окружающей среды от 1 до 40°С. Климатическое исполнение и категория размещения фильтров, предназначенных для поставок в страны с умеренным климатом - УХЛ4, для поставок в страны с тропическим климатом - О4.1. Обозначения фильтров Ф10 Ф10   32 - 25   К   УХЛ4           Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1 Тип резьбы на входном и выходном отверстиях фильтра: К = коническая М = метрическая Номинальная тонкость фильтрации: 05 = 5 мкм 10 = 10 мкм 25 = 25 мкм 40 = 40 мкм 6,3 = номинальное давление 6,3 МПа Исполнение фильтра по габариту: 10 = Ду 12 мм 16 = Ду 20 мм 20 = Ду 32 мм

Технические параметры фильтра Ф-10

* М-метрическая резьба; без обозначения - коническая.

Габаритные и присоединительные размеры, принцип работы фильтров Ф10

     Фильтр Ф10 (рисунок) состоит из головки и стакана. Головка имеет входную и выходную полости, в ней находятся линза, экран, предохранительный клапан и седло для фиксирования  фильтрующего элемента. Неочищенная жидкость поступает во входную полость фильтра, очищается на шторе фильтрующего элемента и через выходную полость поступает к потребителю. По мере загрязнения фильтрующего элемента перепад давлений между входной и выходной полостями возрастает, что при определенных условиях приводит к срабатыванию предохранительного клапана.

            При перемещении предохранительного клапана с экраном вверх появляется красный круг на наружном торце линзы (визуальный сигнал о засорении фильтрующего элемента) и часть потока жидкости идет мимо фильтрующего элемента.

Установка и техническое обслуживание

            Расконсервировав и вынув заглушки, установите фильтра в магистрали в вертикальном положении.

            Для замены фильтрующего элемента выключите систему и снизьте давление до нуля, отвинтите стакан фильтра, извлеките загрязненный фильтрующий элемент, установите чистый и соедините стакан с головкой.

Габаритные и присоединительные размеры фильтра Ф10

I – вход; II – выход; 1 – головка; 2 – экран; 3 – линза; 4 – седло; 5 – фильтрующий элемент; 6 – стакан; 7 – клапан

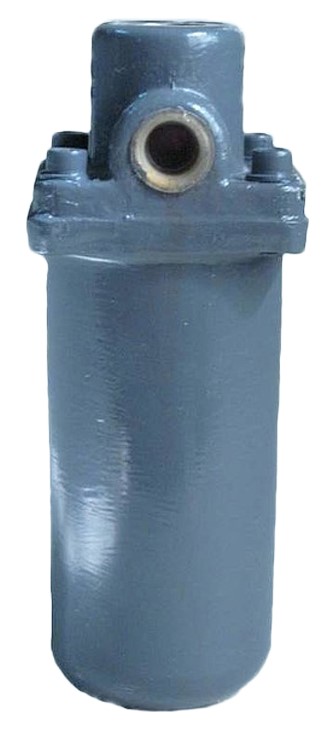

Фильтр масляный Ф10 16-25/6,3

Основные параметры  Ф10-16-25/6.3 УХЛ4: — номинальное давление на входе 6,3 МПа; — расход рабочей жидкости 25 л/мин; — условный проход 16 мм; — присоединительная резьба К1/2"; — тонкость фильтрации 25 мкм.; — масса фильтра, не более 2,9 кг.

Фильтр масляный Ф10 20-40/6,3

Основные параметры Ф10-20-40/6.3 УХЛ4: — номинальное давление на входе 6,3 МПа; — расход рабочей жидкости 63 л/мин; — условный проход 20 мм; — присоединительная резьба К3/4"; — тонкость фильтрации 40 мкм.; — масса фильтра, не более 5,9 кг.

     Пример условного обозначения фильтра Ф10 с метрической присоединительной резьбой, тонкостью фильтрации 10 µм, условным проходом 16 мм, номинальным давлением 6,3 МПа для стран с умеренным климатом, климатического исполнения УХЛ, категории размещения 4:

– Ф10 16-10/6,3 М УХЛ4.

            то же с конической резьбой:

– Ф10 16-10/6,3 УХЛ4.

            то же для стран с тропическим климатом, климатического исполнения О, категория 4.1:

– Ф10 16-10/6,3.

            то же для огнестойких жидкостей:

- Ф10Н 16-10/6,3 О4.1.
