Фільтри оливні Ф10 20-40/6,3

Фільтр Ф10 20-40/6,3

Фільтри оливні (гідравлічні) Ф 10 20-40/6,3 з візуальним індикатором забрудненості на номінальний тиск 6,3 МПа призначені для очищення мінеральних олив (в'язкість до 500 мм2/с у діапазоні температур від 1 до 80 °C)  від механічних домішок, що містяться в них, а також вогнестійких рідин (Ф-10Н). Як фільтроелемент в фільтрах Ф-10 використовуються фільтроелементи РЕГОТМАС. класу HFC (промгідрол) у діапазоні  температур от 1 до 60°С; класу HFD (ГЖ-ФК типу "Софол"), кінематична в'язкість  до 500 мм2/с у діапазоні температур від 1 до 80 °C.         Фільтри Ф10 встановлюються в гідравлічних і мастильних системах верстатів, ливарних та інших гідрофікованих машинах. Діапазон температур довкілля від 1 до 40 °C. Кліматичне вироблення й категорія розміщення фільтрів, призначених для постачання в країни з помірним кліматом — УХЛ4, для постачання в країни з тропічним кліматом — О4.1. Позначення фільтрів Ф10 Ф10   32 - 25   К   УХЛ4           Кліматичне виконання за ГОСТ 15150: УХЛ4, 04.1 Тип різі на вхідному та вихідному отворах фільтра: К = конічна М = метрична Номінальна тонкість фільтрації: 05 = 5 мкм 10 = 10 мкм 25 = 25 мкм 40 = 40 мкм 6,3 = номінальний тиск 6,3 МПа Виготовлення фільтра за габаритом: 10 = Ду 12 мм 16 = Ду 20 мм 20 = Ду 32 мм

Технічні параметри фільтра Ф-10

* М-метрична різь; без позначення — конічна.

Габаритні та приєднувальні розміри, принцип роботи фільтрів Ф10

     Фільтр Ф10 (малюнок) складається з головки та склянки. Головка має вхідну та вихідну порожнину, у ній розміщені лінза, екран, запобіжний клапан і сідло для фіксування  фільтрувального елемента. Неочищена рідина надходить у вхідну порожнину фільтра, очищається на шторі фільтрувального елемента й через вихідну порожнину надходить до споживача. У міру забруднення фільтрувального елемента перепад тиску між вхідною та вихідною порожнинами зростає, що за певних умов призводить до спрацювання запобіжного клапана.

            Під час переміщення запобіжного клапана з екраном угору з'являється червоне коло на зовнішньому торці лінзи (візуальний сигнал про засмічення фільтрувального елемента) і частина потоку рідини йде повз фільтрувальний елемент.

Встановлення та технічне обслуговування

            Розконсервувавши та вийнявши заглушки, встановіть фільтри в магістралі у вертикальному положенні.

            Для заміни фільтрувального елемента вимкніть систему та знизьте тиск до нуля, відгвинтіть склянку фільтра, витягніть забруднений фільтрувальний елемент, встановіть чистий і з'єднайте склянку з головкою.

Габаритні та приєднувальні розміри фільтра Ф10

I-вхід; II – вихід; 1 — головка; 2 — екран; 3 – лінза; 4 – седло; 5 — фільтрувальний елемент; 6 – стакан; 7 – клапан

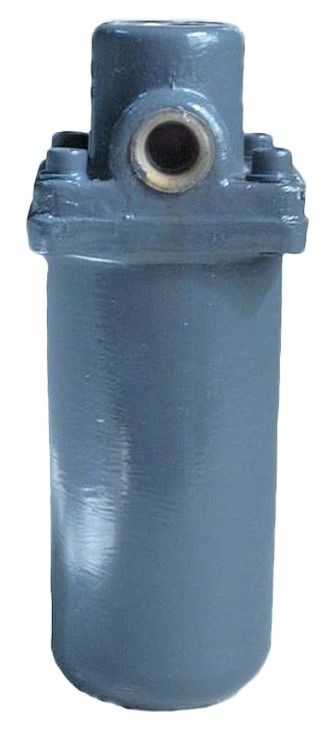

Фільтр оливний Ф10 16-25/6,3

Основні параметри  Ф10-16-25/6.3 УХЛ4: — номінальний тиск на вході 6,3 МПа; — витрата робочої рідини 25 л/хв; — умовний прохід 16 мм; — приєднувальна різь К1/2"; — тонкість фільтрації 25 мкм; — маса фільтра, не більш ніж 2,9 кг.

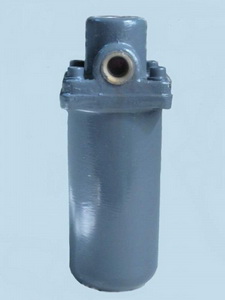

Фільтр оливний Ф10 20-40/6,3

Основні параметри Ф10-20-40/6.3 УХЛ4: — номінальний тиск на вході 6,3 МПа; — витрата робочої рідини 63 л/хв; — умовний прохід 20 мм; — приєднувальна різь К3/4"; — тонкість фільтрації 40 мкм; — маса фільтра, не більш ніж 5,9 кг.

     Приклад умовного позначення фільтра Ф10 з метричною приєднувальною різзю, тонкістю фільтрації 10 μм, умовним проходом 16 мм, номінальним тиском 6,3 МПа для країн із помірним кліматом, кліматичного виконання УХЛ, категорії розміщення 4:

– Ф10 16-10/6,3 М УХЛ4.

            те саме з конічною різзю:

– Ф10 16-10/6,3 УХЛ4.

            те саме для країн із тропічним кліматом, кліматичного виконання О, категорія 4.1:

– Ф10 16-10/6,3.

            те саме для вогнестійких рідин:

- Ф10Н 16-10/6,3 О4.1.
