Гидрораспределитель ВЕ6 574, ВЕ6 574А, ВЕ6 574Е, ВЕ6 573, ВЕ6 573Е
Гидрораспределитель ВЕ6 574, ВЕ6 574А, ВЕ6 574Е, ВЕ6 573, ВЕ6 573ЕВ наличии
от 100 ₴
+380 (67) 256-62-52
Отдел продаж
  • +380 (93) 845-70-32
    Отдел продаж
+380 (67) 256-62-52
Отдел продаж
  • +380 (93) 845-70-32
    Отдел продаж
Законом не предусмотрен возврат и обмен данного товара надлежащего качества

Гидрораспределители ВЕ6 574, ВЕ6 574А, ВЕ6 574Е, ВЕ6 573Е, ВЕ6 573 с односторонним электромагнитным управлением

Гидрораспределители ВЕ6 574А, ВЕ6 574, ВЕ6 574Е, ВЕ6 573Е, ВЕ6 573

Принцип действия распределителей ВЕ6

Принцип действия распределителей ВЕ6 574А, ВЕ6 574, ВЕ6 574Е, ВЕ6 573Е, ВЕ6 573
  • Гидрораспределители ВЕ6 574 Г24 (В110, В220), ВЕ6 574А Г24 (В110, В220), ВЕ6 574Е Г24 (В110, В220), ВЕ6 573 Г24 (В110, В220), ВЕ6 573Е Г24 (В110, В220) являются золотниковыми гидрораспределителями с односторонним электромагнитным управлением (с одной катушкой). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.

  • Основные части распределителей ВЕ6.574А(573Е,573,574,574Е)Г24(В110,В220)Н М с одним электромагнитом, так же, как и у распределителей с двумя магнитами ВЕ6.14(24,34,44,54,64)В110(Г24,В220)Н.М. корпус (1), один магнит (2) со стороны канала А или со стороны канала В, золотник (3), а также одна возвратная пружина (4).

  • В отключенном состоянии золотник (3) удерживается возвратной пружиной (4) в исходном положении. Золотник (3) приводится в действие работающим в масле магнитом (2). Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.

  • Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.

  • После отключения магнита (2) золотник (3) перемещается при помощи возвратной пружины (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.

Распределитель ВЕ6.573Е

Монтажная поверхность распределителей ВЕ6

Монтажная поверхность распределителей ВЕ6 574(574А, 573Е,574Е)

Технические характеристики и параметры гидрораспределителей ВЕ6

Структура условного обозначения

ВЕ   6   574А   Г24   НМ

НМ = тип управляющей катушки "мокрая", работает в масле
Управляющее напряжение электромагнита:
Г24 = 24 вольта постоянного тока
В110 = 110 вольт переменного тока
В220 = 220 вольт переменного тока
Гидравлическая схема золотника:
574А = электромагнит со стороны канала А, в переходном состоянии золотника все каналы перекрыты:
574А = электромагнит со стороны канала А, в переходном состоянии золотника все каналы перекрыты
574 = электромагнит со стороны канала А, в переходном состоянии золотника каналы перепускают рабочую жидкость:
574 = электромагнит со стороны канала А, в переходном состоянии золотника каналы перепускают рабочую жидкость
573 = электромагнит со стороны канала А:
573 = электромагнит со стороны канала А
574Е = электромагнит со стороны канала В, в переходном состоянии золотника все каналы перекрыты:
574Е = электромагнит со стороны канала В, в переходном состоянии золотника все каналы перекрыты
573Е = электромагнит со стороны канала В:
573Е = электромагнит со стороны канала В
6 = условный проход
ВЕ = тип устройства

Характеристики

Максимальное рабочее давление:

Отверстия: P-A-B
Отверстие: T


бар		 Пост. ток Перем. ток
350
210		 350
160
Максимальный расход л/мин 80 60
Рабочая жидкость Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры)
Диапазон температур рабочей жидкости ºС -30 ... +80
Температура окружающей среды ºС до +50
Диапазон вязкостей жидкости сСт 25 ... 2320
Допустимая степень загрязнения жидкости класс 20/18/15 по
ISO 4406:1999
Время выдерживания в переключенном состоянии длительное
Масса гидрораспределителя кг 1,45

Габаритные и присоединительные размеры гидрораспределителей ВЕ6

Габаритные и присоединительные размеры гидрораспределителей ВЕ6
1.1 Магнит "a"
1.2 Магнит "b"
2. Размер для магнита со скрытым ручным дублированием
3. Размер для магнита с ручным дублированием
4. Размер для магнита без ручного дублирования
5, 6 - соединительный штекер со светодиодной индикацией (входит в комплект поставки)
9. Заводская табличка		 10. Одинаковые уплотнительные кольца для каналов A, B, P, T
(Указание! Каналы расположены в соответствии со своими функциями; запрещается их менять местами или заглушать при подключении к гидросистеме)
11. Резьбовая заглушка для распределителей с одним магнитом
12. Пространство, необходимое для снятия соединительного штекера/углового соединительного штекера		 13. Необходимое место для снятия катушки с гидрораспределителя
14. Контргайка, момент затяжки MA = 4+1 Нм
15. Расположение каналов согласно DIN 24340 форма A (без отверстия для фиксации), или согласно ISO 4401-03-02-0-05
16. Другая длина захвата винтом: 22 мм

Гидрораспределители ВЕ6 574Е Г24, ВЕ 6 574Е В110, ВЕ6.574Е.В220

Гидрораспределители ВЕ6 574Е Г24, ВЕ6 574Е В110, ВЕ6 574Е В220

   Гидрораспределители ВЕ6 574Е Г24, ВЕ6 574Е В110, ВЕ6 574Е В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала В) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидросистемах станков и мобильной техники. Как видно на фото слева, в комплект поставки входят: штекер со светодиодной индикацией режимов работы и винты для крепления гидрораспределителя на гидроагрегат.

Гидросхема 574Е

Гидросхемы гидрораспределителя ВЕ6.574Е.В110 (В220, Г24)

   Основные параметры гидрораспределителя ВЕ6.574Е.В110 (В220, Г24):
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 574Е;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - макс. расход рабочей жидкости 60-80 л/мин;
   - номинальное давление на входе 32 МПа;
   - максимальное давление на выходе 6 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса гидрораспределителя не более 1,45 кг.

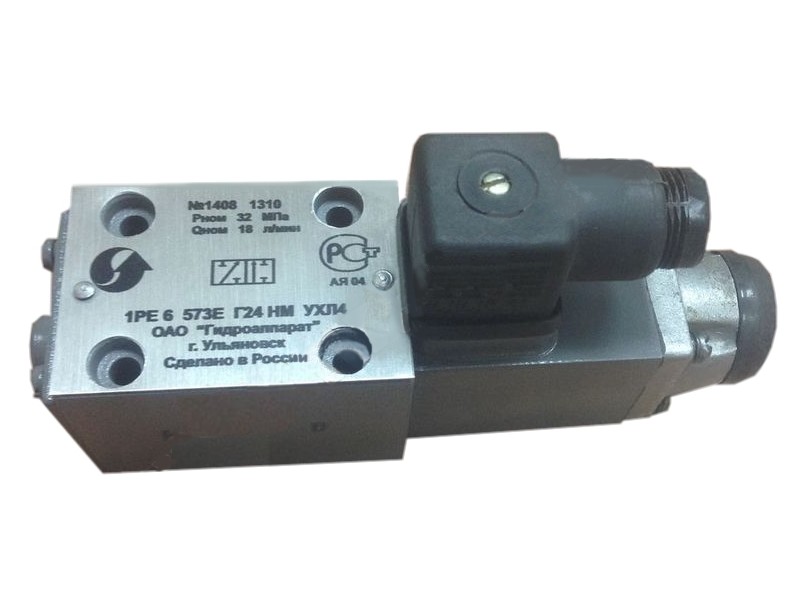

Гидрораспределители ВЕ6 573Е Г24, ВЕ 6 573Е В110, ВЕ6.573Е.В220

Гидрораспределители ВЕ6 573Е Г24, ВЕ6 573Е В110, ВЕ6 573Е В220

   Гидрораспределители ВЕ6 573Е Г24, ВЕ6 573Е В110, ВЕ6 573Е В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала В) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидросистемах станков и мобильной техники. Как видно на фото слева, в комплект поставки входят: штекер со светодиодной индикацией режимов работы и винты для крепления гидрораспределителя на гидроагрегат.

Гидросхема 573Е

Гидросхема гидрораспределителя ВЕ6.573Е.В110 (В220, Г24)

   Основные параметры гидрораспределителя ВЕ6.573Е.В110 (В220, Г24):
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 573Е;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - макс. расход рабочей жидкости 60-80 л/мин;
   - номинальное давление на входе 32 МПа;
   - максимальное давление на выходе 6 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,45 кг.

Гидрораспределители ВЕ6 573 Г24, ВЕ 6 573 В110, ВЕ6.573.В220

Гидрораспределители ВЕ6 573 Г24, ВЕ6 573 В110, ВЕ6 573 В220

   Гидрораспределители ВЕ6 573 Г24, ВЕ6 573 В110, ВЕ6 573 В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.

Гидросхема 573

Гидросхема 573

   Основные параметры гидрораспределителя ВЕ6.573.В110 (В220, Г24):
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 573;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - макс. расход рабочей жидкости 60-80 л/мин;
   - номинальное давление на входе 32 МПа;
   - максимальное давление на выходе 6 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,45 кг.

Гидрораспределители ВЕ6 574 Г24, ВЕ 6 574 В110, ВЕ6.574.В220

Гидрораспределители ВЕ6 574 Г24, ВЕ6 574 В110, ВЕ6 574 В220

   Гидрораспределители ВЕ6 574 Г24, ВЕ6 574 В110, ВЕ6 574 В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.

Гидросхема 574

Гидросхемы гидрораспределителя ВЕ6.574.В110 (В220, Г24)

   Основные параметры гидрораспределителя ВЕ6.574.В110 (В220, Г24):
   - условный проход гидрораспределителя 6 мм;
   - схема открывания-закрывания рабочих каналов - 574;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - макс. расход рабочей жидкости 60-80 л/мин;
   - номинальное давление на входе 32 МПа;
   - максимальное давление на выходе 6 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,45 кг.

Гидрораспределители ВЕ6 574А Г24, ВЕ 6 574А В110, ВЕ6.574А.В220

Гидрораспределители ВЕ6 574А Г24, ВЕ6 574А В110, ВЕ6 574А В220

   Гидрораспределители ВЕ6 574А Г24, ВЕ6 574А В110, ВЕ6 574А В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах ГПДВ прессов, например, ДГ2424, ДГ2426, ДГ2428, ДГ2430, ДГ2432, ДГ2434, ДГ2436 усилием до 400 тс и других гидравличеких машинах.

Гидросхема 574А

Гидросхема распределителя ВЕ6.574А.Г24, ВЕ6.574А.В110, ВЕ6.574А.В220

   Основные параметры гидрораспределителя ВЕ6.574А.В110 (В220, Г24):
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 574А;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - макс. расход рабочей жидкости 60-80 л/мин;
   - номинальное давление на входе 32 МПа;
   - максимальное давление на выходе 6 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,45 кг.

Плита монтажная (присоединительная) распределителя ВЕ6.574(574А,574Е,573Е,573)

Плита монтажная (присоединительная) распределителя ВЕ6.574(574А,574Е,573Е,573)

   Основные параметры плиты присоединительной ВЕ6.574А, ВЕ6.574, ВЕ6.573, ВЕ6.573Е, ВЕ6.574Е:

-условный проход устанавливаемого гидрораспределителя - 6 мм.

- присоединительная резьба для подвода гидролиний - К3/8 дюйма;

- подвод гидролиний - сбоку в стороны;

- вес - не более 1 кг.

   Пример условного обозначения гидравлического золотникового распределителя с односторонним электромагнитным управлением, Ду = 6 мм, тип электромагнита - "мокрый", со схемой распределения 574А, питание от сети 24 В постоянного тока, для работы в холодном и умеренном климате:
     Гидрораспределитель ВЕ6.574А.Г24.

Информация для заказа
