Принцип действия распределителей РХ06

• Гидрораспределители РХ06 574А (РХ06574А1) 24В 110В 220В являются золотниковыми гидрораспределителями с односторонним электромагнитным управлением (с одной катушкой). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.


• Основные части гидрораспределителей РХ06.574А(574,574Е,573,573Е) корпус (1), один магнит (2) со стороны канала А или со стороны канала В, золотник (3), а также одна возвратная пружина (4).


• В отключенном состоянии золотник (3) удерживается возвратной пружиной (4) в исходном положении. Золотник (3) приводится в действие работающим в масле магнитом (2). Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.


• Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.


• После отключения магнита (2) золотник (3) перемещается при помощи возвратной пружины (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.

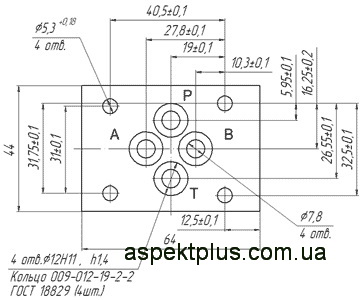

Монтажная поверхность распределителей РХ 06

   Основные параметры плиты присоединительной РХ-6:

-условный проход устанавливаемого гидрораспределителя - 6 мм.

- присоединительная резьба для подвода гидролиний - К3/8 дюйма;

- подвод гидролиний - сбоку в стороны;

- вес - не более 1 кг.

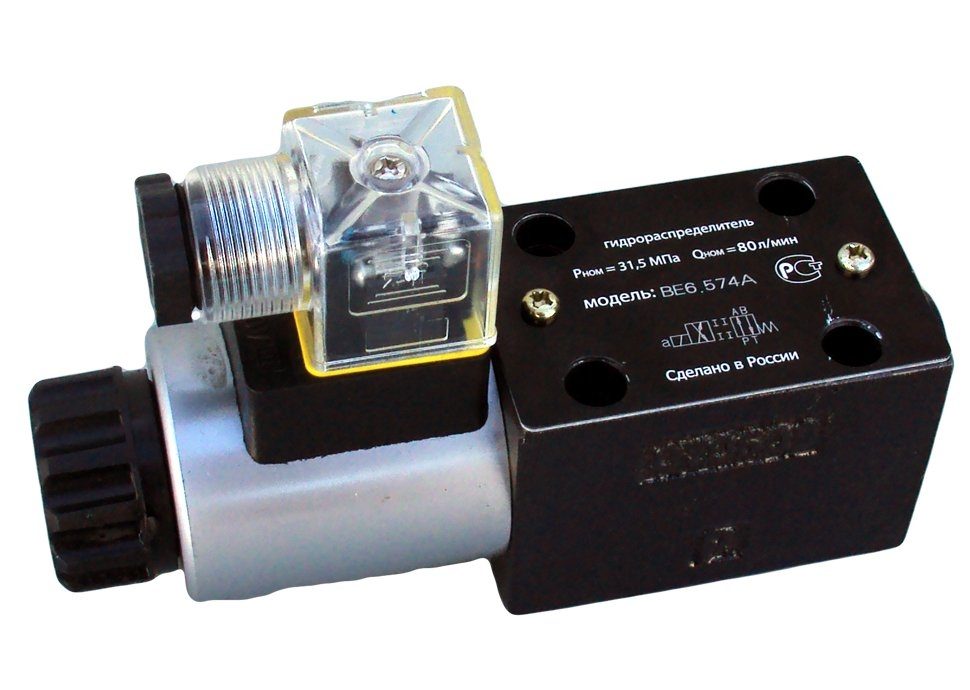

   Гидрораспределители РХ 06574А1 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах ГПДВ прессов, например, ДГ2424, ДГ2426, ДГ2428, ДГ2430, ДГ2432, ДГ2434, ДГ2436 усилием до 400 тс и других гидравличеких машинах.

Гидросхема 574А

   Основные параметры гидрораспределителя ВЕ6.574А.В110 (В220, Г24):
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 574А;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - макс. расход рабочей жидкости 60-80 л/мин;
   - номинальное давление на входе 32 МПа;
   - максимальное давление на выходе 6 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,45 кг.

   Гидрораспределители РХ 065741 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.

Гидросхема 574

   Основные параметры гидрораспределителя РХ 06 574:
   - условный проход гидрораспределителя 6 мм;
   - схема открывания-закрывания рабочих каналов - 574;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - макс. расход рабочей жидкости 60-80 л/мин;
   - номинальное давление на входе 32 МПа;
   - максимальное давление на выходе 6 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,45 кг.

   Гидрораспределители РХ 06573Е1 с односторонним электромагнитным управлением (электромагнит находится со стороны канала В) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидросистемах станков и мобильной техники. Как видно на фото слева, в комплект поставки входят: штекер со светодиодной индикацией режимов работы и винты для крепления гидрораспределителя на гидроагрегат.

Гидросхема 573Е

   Основные параметры гидрораспределителя РХ 06 573Е:
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 573Е;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - макс. расход рабочей жидкости 60-80 л/мин;
   - номинальное давление на входе 32 МПа;
   - максимальное давление на выходе 6 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,45 кг.

   Гидрораспределители РХ 06574Е1 с односторонним электромагнитным управлением (электромагнит находится со стороны канала В) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидросистемах станков и мобильной техники. Как видно на фото слева, в комплект поставки входят: штекер со светодиодной индикацией режимов работы и винты для крепления гидрораспределителя на гидроагрегат.

Гидросхема 574Е

   Основные параметры гидрораспределителя РХ 06 574Е:
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 574Е;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - макс. расход рабочей жидкости 60-80 л/мин;
   - номинальное давление на входе 32 МПа;
   - максимальное давление на выходе 6 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса гидрораспределителя не более 1,45 кг.
