Распределитель ВЕ 10 574А

Принцип действия распределителей ВЕ10

• Гидрораспределители ВЕ10 574 Г24 (В110, В220), ВЕ10 574А Г24 (В110, В220), ВЕ10 574Е Г24 (В110, В220), ВЕ10 573 Г24 (В110, В220), ВЕ10 573Е Г24 (В110, В220) УХЛ4 с условным проходом 10 мм являются золотниковыми гидрораспределителями с односторонним электромагнитным управлением (с одной катушкой).


• Магнит у одномагнитных гидрораспределителей ВЕ10 расположен либо со стороны канала А (гидросхемы 573, 574, 574А), либо (как на фото слева) со стороны канала В (гидросхемы 573Е, 574Е).


• Переключаемые одним электромагнитом золотниковые гидрораспределители ВЕ10 с пружинным возвратом управляют пуском, остановкой и направлением движения потока жидкости.


• Основными элементами распределителя ВЕ10.574А(574Е,574,573Е,573)Г24,В110,В220 Н М являются: корпус (1), один или два электромагнита (2), золотник (3) и одна или две возвратные пружины (4).


• При отсутствии управляющего сигнала золотник (3) удерживается пружиной (4) в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника (3) осуществляется от заполненного маслом магнита (2).


• Условием надежного срабатывания магнита является заполнение его полостей маслом.


• Магнит через толкатель (2) перемещает управляющий золотник (3) из исходного положения в заданную позицию. При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Т или Р-В и А-Т.


• При обесточенном магните (2) золотник (3) пружиной (4) перемещается в исходное положение.

Монтажная поверхность распределителей ВЕ10

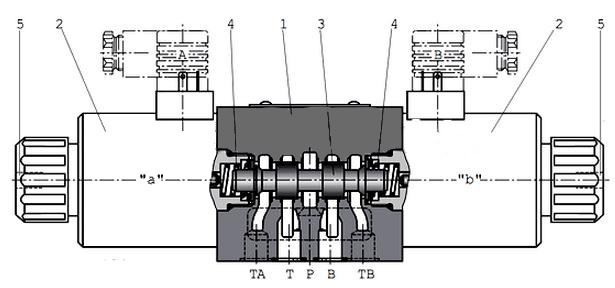

Устройство гидрораспределителей ВЕ-10:

Элементы конструкции:

• 1 - штепсельный разъем;
• 2 - шайба;
• 3 - пружина;
• 4 - электромагнит;
• 5 - втулка;
• 6 - чашка;
• 7 - гильза;
• 8 - золотник;
• 9 - корпус;
• 10 - дренажное отверстие;
• 11 - толкатель;

Управление золотником происходит путем подачи напряжение на электромагнит, который генерирует магнитное поле и воздействует на золотник через толкатель. Благодаря этому поток масла движется в необходимом направлении: от P к A и от B к T или от P к B и от A к T. При отключении электромагнита пружина возвращает золотник в исходное положение.

Двухпозиционные гидрораспределители ВЕ10.574А могут иметь возможность фиксации золотника в крайнем положении, что позволяет не держать электромагнит длительное время под напряжением после перемещения золотника. Если фиксация отсутствует, после отключения электромагнита возврат золотника в исходное положение осуществляется благодаря пружине, как и в трехпозиционных схемах. Дренаж утечек рабочей среды из торцевых полостей золотника происходит через дренажное отверстие.

Характеристики гидрораспределителей ВЕ10

   Гидрораспределители ВЕ10 574А Г24, ВЕ10 574А В110, ВЕ10 574А В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах промышленных и мобильных машин (например, буровые машины).

Гидросхема 574А

   Основные параметры гидрораспределителя ВЕ10.574А.В110 (В220, Г24):
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 574А (пунктиром на гидросхеме показано состояние каналов в момент перемещения золотника из одного положения в другое, как видно, все каналы перекрыты);
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - номинальный расход рабочей жидкости 100 л/мин;
   - максимальный расход рабочей жидкости 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса гидрораспределителя не более 4,7 кг.

   Гидрораспределители ВЕ10 574 Г24, ВЕ10 574 В110, ВЕ10 574 В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.

Гидросхема 574

   Основные параметры гидрораспределителя ВЕ10.574.В110 (В220, Г24):
   - условный проход гидрораспределителя 10 мм;
   - схема открывания-закрывания рабочих каналов - 574 (пунктиром на гидросхеме показано состояние каналов в момент перемещения золотника из одного положения в другое, как видно, каналы сообщены, что позволяет избежать ударов в гидроцилиндрах исполнительных механизмов);
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - номинальный расход рабочей жидкости 100 л/мин;
   - максимальный расход рабочей жидкости 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса гидрораспределителя не более 4,7 кг.

   Гидрораспределители ВЕ10 573 Г24, ВЕ10 573 В110, ВЕ10 573 В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.

Гидросхема 573

   Основные параметры гидрораспределителя ВЕ10.573.В110 (В220, Г24):
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 573 (пунктиром на гидросхеме показано состояние каналов в момент перемещения золотника из одного положения в другое, как видно, все каналы перекрыты);
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - номинальный расход рабочей жидкости 100 л/мин;
   - максимальный расход рабочей жидкости 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса гидрораспределителя не более 4,7 кг.

   Гидрораспределители ВЕ10 573Е Г24, ВЕ10 573Е В110, ВЕ10 573Е В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала В) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидросистемах станков и мобильной техники. В комплект поставки входят: штекер со светодиодной индикацией режимов работы и винты для крепления гидрораспределителя на гидроагрегат.

Гидросхема 573Е

   Основные параметры гидрораспределителя ВЕ10.573Е.В110 (В220, Г24):
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 573Е (пунктиром на гидросхеме показано состояние каналов в момент перемещения золотника из одного положения в другое, как видно, все каналы перекрыты);
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - номинальный расход рабочей жидкости 100 л/мин;
   - максимальный расход рабочей жидкости 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса гидрораспределителя не более 4,7 кг.

   Гидрораспределители ВЕ10 574Е Г24, ВЕ10 574Е В110, ВЕ10 574Е В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала В) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидросистемах станков и мобильной техники. В комплект поставки входят: штекер со светодиодной индикацией режимов работы и винты для крепления гидрораспределителя на гидроагрегат.

Гидросхема 574Е

   Основные параметры гидрораспределителя ВЕ10.574Е.В110 (В220, Г24):
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 574Е (пунктиром на гидросхеме показано состояние каналов в момент перемещения золотника из одного положения в другое, как видно, все каналы перекрыты);
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - номинальный расход рабочей жидкости 100 л/мин;
   - максимальный расход рабочей жидкости 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса гидрораспределителя не более 4,7 кг.

   Гидрораспределители ВЕ10 574А ОФ Г24, ВЕ10 574А ОФ В110, ВЕ10 574А ОФ В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала В) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидросистемах станков и мобильной техники. В комплект поставки входят: штекер со светодиодной индикацией режимов работы и винты для крепления гидрораспределителя на гидроагрегат.

Гидросхема 574А ОФ

   Основные параметры гидрораспределителя ВЕ10.574А.ОФ.В110 (В220, Г24):
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 574А (пунктиром на гидросхеме показано состояние каналов в момент перемещения золотника из одного положения в другое, как видно, все каналы перекрыты);
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - номинальный расход рабочей жидкости 100 л/мин;
   - максимальный расход рабочей жидкости 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса гидрораспределителя не более 6,5 кг.

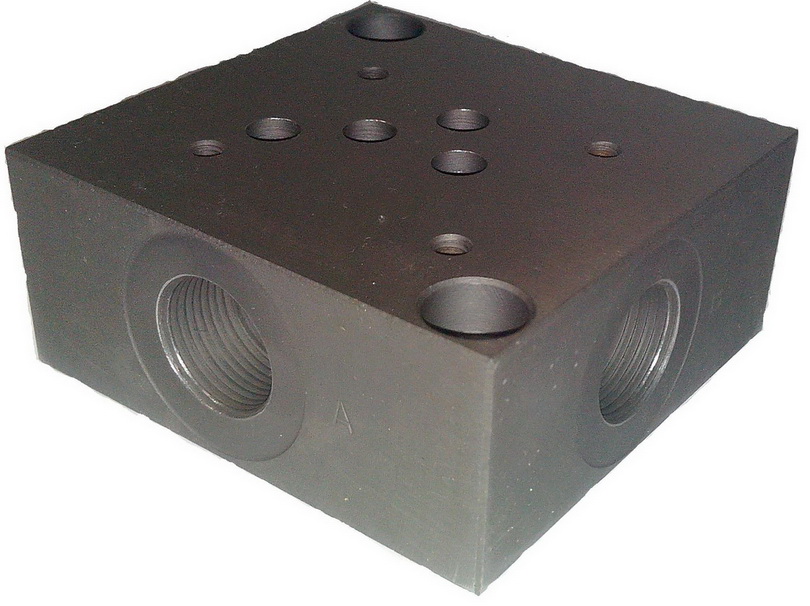

   Основные параметры плиты присоединительной ВЕ10.574А(574,574Е,573):

-условный проход устанавливаемого гидрораспределителя - 10 мм.

- присоединительная резьба для подвода гидролиний - К3/8 дюйма;

- подвод гидролиний - сбоку в стороны;

- вес - не более 1 кг.
