Гидрораспределитель 1РЕ10 44 с двухсторонним электромагнитным управлением
|
Гидрораспределитель 1РЕ10.14(24,34,44,64,54)
|
Принцип действия распределителей 1РЕ10 44
|
|
-
Гидрораспределители 1РЕ10 44 Г24 (В110, В220), 1 РЕ 10 44 В110(Г24,В220) Н М УХЛ4 с условным проходом 10 мм являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками).
-
Переключаемые с двухсторонним электромагнитным управлением золотниковые гидрораспределители ВЕ10 с пружинным возвратом управляют пуском, остановкой и направлением движения потока жидкости.
-

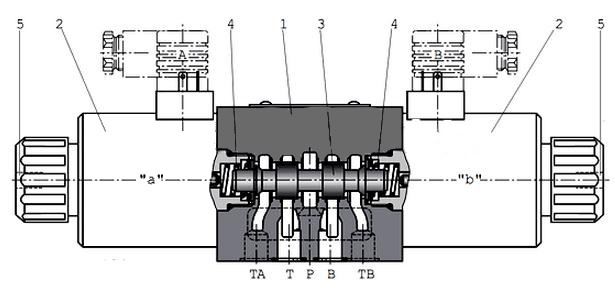

Основными элементами распределителя 1РЕ10 являются: корпус (1), один или два электромагнита (2), золотник (3) и одна или две возвратные пружины (4)
-
При отсутствии управляющего сигнала золотник (3) удерживается пружиной (4) в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника (3) осуществляется от заполненного маслом магнита (2).
-
Условием надежного срабатывания магнита является заполнение его полостей маслом.
-
Магнит через толкатель (2) перемещает управляющий золотник (3) из исходного положения в заданную позицию. При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Т или Р-В и А-Т.
-
При обесточенном магните (2) золотник (3) пружиной (4) перемещается в исходное положение.
|
|
Монтажная поверхность распределителей 1РЕ10
|
Технические характеристики гидрораспределителей 1РЕ10
Структура условного обозначения
| 1РЕ |
|
10 |
|
44 |
|
Г24 |
|
НМ |
|
| |
|
|
|
НМ = тип управляющей катушки "мокрая", работает в масле
|
 |
|
Управляющее напряжение электромагнита:
Г24 = 24 вольта постоянного тока
В110 = 110 вольт переменного тока
В220 = 220 вольт переменного тока
|
 |
|
Гидравлическая схема золотника:
14 =
24 =
34 =
44 =
64 =
|
 |
|
10 = условный проход
|
 |
|
ВЕ = тип устройства
|
|
Характеристики
Максимальное рабочее давление:
Отверстия: P-A-B
Отверстие: T |
бар |
Пост. ток |
Перем. ток |
315
210 |
315
160 |
| Максимальный расход |
л/мин |
до 120 |
до 120 |
| Рабочая жидкость |
Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) |
| Диапазон температур рабочей жидкости |
ºС |
-30 ... +80 |
| Температура окружающей среды |
ºС |
до +50 |
| Диапазон вязкостей жидкости |
мм²/с |
2,8 ... 500 |
| Допустимая степень загрязнения жидкости |
класс 9
по NAS 1638 |
| Время выдерживания в переключенном состоянии |
длительное |
| Масса гидрораспределителя ВЕ10 с двумя электромагнитами |
кг |
6,3 |
|
Гидрораспределитель 1РЕ10 44 Г24, 1РЕ10.44.В110, 1РЕ10 44 В220
|
Гидрораспределители 1РЕ10 44 Г24, 1РЕ10.44.В110, 1РЕ10 44 В220
|
Золотниковые гидрораспределители 1РЕ10.44 (ПЕ10 44) являются нормально-закрытыми и предназначены для управления потоками гидравлических жидкостей в гидросистемах.
Гидрораспределители 1РЕ10 44 (схема распределения - 44) относятся к золотниковым гидравлическим распределителям с электромагнитным управлением, т.е. переключение положения золотника происходит с помощью управляющего элемента – электромагнита (привода электромагнитного).
Гидравлические распределители нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике.
Гидрораспределители работают на минеральных маслах с кинетической вязкостью от 10 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм.
Разрешается эксплуатация гидрораспределителей при температуре окружающей среды от -40 до +55°С.
Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.
Гидрораспределители 1РЕ10.44 являются аналогами гидрораспределителей ВЕ10.44.
|
Габаритные и присоединительные размеры 1PE10 44 (ПЕ10 44)
|
Габаритные размеры
|
Присоединительные размеры
|
Характеристики гидрораспределителей 1РЕ10.44 (ПЕ10 44)
| Наименование параметра |
Значение параметра |
ПЕ10 44.В110
ПЕ 10.44.В220
ПЕ10.44.Г24 |
1РЕ10 44 В110
1PЕ 10.44 В220
1РЕ10.44 Г24 |
| Условный проход, мм |
10 |
| Расход рабочей жидкости, л/мин |
20-32 |
25-40 |
| Номинальное давление на входе, МПа (кгс/см²) |
32 (320) |
| Максимальное давление на выходе, МПа (кгс/см²) |
15 (150) |
| Максимальное давление управления, МПа (кгс/см²) |
0,8-6,0 (8-60) |
| Масса гидрораспределителя не более, кг |
6,45 |
Принцип работы гидрораспределителей 1PE10 44 (ПЕ10 44)
|
|
Конструкция гидрораспределителя одинакова для всех схем распределения потока рабочей жидкости. Базовой деталью распределителя является корпус 1, в котором выполнены основные каналы: Р – подвод рабочей жидкости, А и Б - исполнительные для подключения к другим гидроустройствам, Т – слив рабочей жидкости. Полости Т внутри соединены между собой.
В центральном отверстии корпуса (см. рисунок выше) расположен золотник 2, на который надеты шайбы 3. На шайбы опираются центрирующие пружины 6, удерживающие золотник 2 в исходном положении, показанном на рисунке. Другие концы пружин через шайбы 5 опираются на стаканы 4, установленные в проточках корпуса. Стаканы зафиксированы стопорными кольцами 7, для уплотнения соединений установлены резиновые кольца 18, 19.
К корпусу 1 с обеих сторон крепятся винтами 9 электромагниты, устройство которых одинаково. В корпусе 8 установлена катушка электромагнита 10. Внутри катушки помещается направляющая втулка 11 с якорем 12, на который надета шайба 13. Электромагнит имеет кнопку ручного управления 14, закрытую пыльником 16.
При включении электромагнита якорь 12 упирается в золотник 2 и перемещает его с исходной позиции внутрь корпуса, при этом каналы сообщаются между собой по схеме распределения потока рабочей жидкости. При выключении электромагнита пружины 6 возвращают золотник в исходное положение.
Основные неисправности гидрораспределителей 1РЕ10.44 (ПЕ10 44)
| Неисправность |
Вероятная причина |
Способ устранения |
| При включении электромагнита золотник не перемещается |
1. Наличие механических примесей в рабочей жидкости больше допустимого
2. Неисправность электромагнита |
1. Нажатием кнопок ручного управления добиться безотказного перемещения золотника, при необходимости разобрать гидрораспределитель, промыть детали в уайт-спирите.
2. Проверить электромагнит, в случае неработоспособности заменить. |
| Течь по стыку или через крышки |
1. Слабая затяжка крепежа
2. Дефект уплотнительных колец |
1. Подтянуть крепеж
2. Заменить кольца |
Гидрораспределители 1РЕ10.64, ВЕ10 64 работают от сети постоянного или переменного тока с напряжением 12В, 24В, 36В, 48В, 110В, 220В, 380В.
Пример условного обозначения гидравлического золотникового распределителя с условным проходом 10 мм, со схемой распределения 44, управляемого электромагнитами от сети 110В 50Гц, для работы в умеренном климате:
- Гидрораспределитель 1РЕ10 44 В110 УНМД1 УХЛ4 (ПЕ10 44 В110 УНМД1 УХЛ4)
то же с электромагнитами 24В пост. ток:
- Гидрораспределитель 1РЕ10 44 Г24 УНМ УХЛ4 (ПЕ10 44 Г24 УНМ УХЛ4)
то же с электромагнитами 220В переменный ток:
- Гидрораспределитель 1РЕ10 44 В220 УНМД1 УХЛ4 (PE10 44 В220 УНМД1 УХЛ4).
|
