Гидрораспределители ВЕХ16 44 Г24 (В110, В220), ВЕХ16 574 Г24 (В110, В220), ВЕХ16 574А Г24 (В110, В220), ВЕХ16 64 Г24 (В110, В220), ВЕХ16 34 Г24 (В110, В220), ВЕХ16 24 Г24 (В110, В220) УХЛ4 с условным проходом 16 мм служат для направления потоков рабочей жидкости. Под направлением, следует понимать переключение потоков, их пуск и остановку.

Электрогидравлические распределители ВЕХ16, по сути состоят из двух функционально похожих элементов:
- основного гидроуправляемого распределителя, обеспечивающего необходимые параметры (расход, давление, схема работы);
- пилотного гидрораспределителя (клапана, с электромагнитным управлением).
Основное распределение потоков осуществляется цилиндрическим золотником, расположенным в достаточно массивном корпусе. Перемещение золотника гидрораспределителя в нужное положение, и переключение гидравлической схемы происходит в результате воздействия давления на один из его торцов.
Направление воздействия на основной золотник осуществляется управляющим клапаном с меньшим условным проходом. В нашем случае, это гидрораспределитель ВЕ6 с двусторонним электромагнитным управлением.
Переход основного золотника в исходное (центральное) положение, обеспечиваются двумя пружинами, расположенными в корпусе, которые центрируют его после снятия гидравлического воздействия на торцы.

Устройство и принцип работы ВЕХ16:

Распределитель ВЕХ16 состоит из корпуса (3), в котором установлен золотник (6), и две пружины (5) герметично закрытые через уплотнения крышками (4). На корпус установлен распределитель (1) с двумя соленоидами (2).

Через канал "P" в корпусе (3), рабочая жидкость от напорной линии поступает в полость в которой размещен золотник (6) и в напорную полость распределителя (1).
Далее, в корпусе (3), поток может поступать либо в одно из рабочих отверстий ("А","В"),либо в отверстие "T", соединенное со сливной магистралью, может быть блокирован золотником (6), и другие варианты.
Именно конструкция шеек золотника гидрораспределителя ВЕХ16 обуславливает заданную схему работы.

Для обеспечения работы согласно схемы (смотри структуру обозначения) золотник (6) должен переместиться в крайнее положение. При этом одна их рабочих линий ("А","В") соединяется с напорной магистралью "P", а другая со сливной "T".
При перемещении в противоположном направлении, все соединяется зеркально.

Для перемещения золотника (6), надо чтобы напор от распределителя (1), при срабатывании электромагнитной катушки (2), начал поступать в одну из полостей в крышке (4).
Создаваемое в крышке давление, преодолевает усилие пружины (5) с противоположной стороны и перемещает золотник (6) в крайнее положение.
В таком состоянии золотник находится до тех пор, пока не прекратится подача электрического тока на соленоид гидрораспределителя (1).

При отсутствии воздействия на катушки, распределитель (1) работает так, что давление от него распространяется тождественно на обе стороны золотника, и под усилием пружин он перемещается в среднее положение - "центрируется".

Напомним, что при подключении соленоида с другой стороны, все происходит зеркально.

Гидрораспределители ВЕХ16.64.Г24, ВЕХ16.64.В110, BEX16.64.В220 с 2-х сторонним электрогидравлическим управлением применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (64) является одной их наиболее востребованной для нужд машиностроения.
Распределители ВЕХ16 64 Г24 и ВЕХ16 64 Г12 с катушками работающими от постоянного тока 24В и 12В соответственно, чаще встречаются в составе гидросистем мобильной техники. ВЕХ16.64.В110, ВЕХ16.64.В220 и BEX16.64.В380 в станочных гидроприводах.

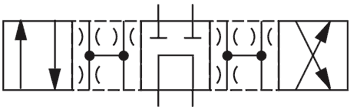

Гидросхема 64

   Основные параметры гидрораспределителя ВЕХ16.64.В110 (В220, Г24. Г12, В380):
- условный проход 16 мм;
- схема открывания-закрывания рабочих каналов - 64;
- напряжение: 110, 220 или 380 вольт переменного тока, 24В, 12В постоянного тока;
- управление золотником: двухстороннее электромагнитное, пружинное центрирование;
- расход рабочей жидкости: до 240 л/мин;
- номинальное давление на входе 32 МПа;
- масса не более 12,5 кг.

Аналоги: 4WEH16G, DSP7-S4, 4DWHG16G, DSHG-04-3C6, DPHI-2714 и другие.

Золотниковые гидрораспределители ВЕХ16 44 Г24, ВЕХ16 44 В110, BEX16 44 В220 с двухсторонним электрогидравлическим управлением служат для переключения потоков рабочей жидкости в гидравлических системах и мобильной техники.
Схема распределения (44) - наиболее распространенная из двухмагнитных.
Распределители BEX16 44 Г24 (Г12) с соленоидами постоянного тока (24V DC, 12V DC) преимущественно встречаются в мобильной и дорожностроительной технике.
ВЕХ16.44.В110, ВЕХ16.44.В220 и BEX16.44.В380 в составе станков, прессов.

Гидросхема 44

   Основные параметры гидрораспределителя ВЕХ16.44.В110 (В220, Г24. Г12, В380):
- условный проход Ду = 16 мм;
- схема работы - 44 (в нейтрали все линии перекрыты);
- напряжение: 110, 220 или 380 вольт переменного тока, 24В, 12В постоянного тока;
- тип управления: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости: до 240 л/мин;
- номинальное давление на входе 32 МПа;
- масса не более 12,5 кг.

Аналоги: 4WEH16E, DSP7-S1, 4DWHG16E, DSHG-04-3C2, DPHI-2711 и другие.

Двухмагнитные гидрораспределители ВЕХ16.34.Г12, ВЕХ16.34.Г24, ВЕХ16.34.В110, BEX16.34.В220 с электрогидравлическим управлением служат для переключения потоков рабочей жидкости в гидроагрегатах станков, прессов и мобильной техники.
В мобильной техники применяются в основном гидрораспределители BEX16 34 Г24, ВЕХ16 34 Г12, с питанием постоянного тока, в промышленности - ВЕХ6 34 В110 и ВЕХ16 34 В220 переменного.

Гидросхема 34

   Основные параметры гидрораспределителя ВЕХ16.34.Г24 (В110, В220,):
- условный проход 16 мм;
- схема работы - 34 (в нейтрали рабочие каналы соединены со сливом, напор перекрыт);
- напряжение: 110, 220, 380 вольт переменного тока AC, 24, 12 вольт постоянного тока DC;
- тип управления: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- пропускная способность (расход): до 240 л/мин;
- номинальное давление на входе 320 бар (32 МПа);
- масса: 12,5 кг.

Аналоги: DSP7-S3, 4DWHG16J, DSHG-04-3C4, DPHI-2713, 4WEH16J и другие.

   Гидрораспределители ВЕХ16 24 Г24, ВЕХ16 24 В110, ВЕХ16 24 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной техники применяются в основном гидрораспределители BEX16 24 Г24, в промышленности - ВЕХ16 24 В110 и ВЕХ16 24 В220.

Гидросхема 24

   Основные параметры гидрораспределителя ВЕХ16.24.В110 (В220, Г24):
- условный проход 16 мм;
- схема открывания-закрывания рабочих каналов - 24;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электрогидравлическое, пружинный возврат в исходное положение;
- расход рабочей жидкости 240 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 12,5 кг.

Аналоги: DSP7-S10, DSHG-04-3C9, 4DWHG16M, DPHI-2718, 4WEH16M

   Гидрораспределители BEX16 14 Г24, ВЕХ16 14 В110, ВЕХ16 14 В220 с двухсторонним электрогидравлическим управлением и пружинным центрированием золотника достаточно широко применяются для распределения потока рабочих жидкостей в гидравлических узлах оборудования.
ВЕХ16.14.Г12 и ВЕХ16.14.Г24 устанавливаются на дорожностроительную (тракторы, УРБ, снегоуборщики) и другую мобильную технику. ВЕХ16 24 В110 и ВЕХ16 24 В220 более распространены в промышленных производствах.

Гидросхема 14

Параметры ВЕХ16.14.В110 (В220, В380, Г24, Г12):
- условный проход 16 мм;
- схема работы - 14 (все каналы соединены в среднем положении золотника);
- напряжение: 110, 220, 380 вольт переменного тока, 24, 12 вольт постоянного тока;
- управления: 2-х стороннее электрогидравлическое, пружинное центрирование;
- расход рабочей жидкости 240 л/мин;
- номинальное давление: 32 МПа;
- масса не более 12,5 кг.

Аналоги: DSP7-S2, DSHG-04-3C3, 4DWHG16H, DPHI-2710, 4WEH16H

Параметры гидрораспределителя ВЕХ 16 574А УХЛ4:
   - условный проход 16 мм;
   - гидросхема: 574А;
   - наличие дроссельной плиты: нет;
   - управляющее напряжение 24 вольт постоянного тока;
   - условный проход управляющего гидрораспределителя Ду= 6 мм (пилот ВЕ6.574А - ввёртные магниты);
   - номинальный расход рабочей жидкости 80 литров в минуту;
   - номинальное давление на входе 25 МПа;
   - климатическое исполнение: для районов с холодным и умеренным климатом;
   - масса без рабочей жидкости не более 9,3 кг.

   Гидрораспределитель ВЕХ16.574А.Г24 Н М УХЛ4 поставляется в комплекте с паспортом на изделие и резиновыми уплотнительными кольцами круглого сечения ГОСТ 9833-73 (ГОСТ 18829-73).
