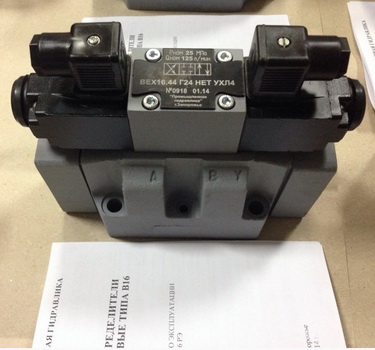

Гидрораспределитель ВЕХ16.64
|
Гидрораспределитель ВЕХ16.44.Г24 НМ
|
Гидрораспределители ВЕХ16 64 Г24, ВЕХ16.64.В110, ВЕХ 16 64 В220 УХЛ4 из семейства гидрораспределителей типа В16 золотниковые четырехлинейные с электрогидравлическим управлением с условным проходом 16 мм и схемой распределения потоков рабочей жидкости 44,34,64,574,574А (смотри таблицу ниже) применяются для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.
Распределители BEX16.574(574А,34,64,44,24,14) имеют электрогидравлическое управление. Распределители с электрогидравлическим управлением ВЕХ-16 конструктивно состоят из корпуса, золотника, крышек, пружин и пилотов с Dy = 6 мм. Схема распределения жидкости электромагнитного пилота необязательно совпадает со схемой гидрораспределителей ВЕХ16.
|
Технические характеристики распределителей ВЕХ16
| Наименование |
Кол-во эл/магнитов |
Управляющее напряжение, В |
Условный проход, мм |
Ном. давление на входе, МПа |
Расход рабочей жидкости, л/мин |
Масса не более, кг |
| Гидрораспределитель ВЕХ16.44.Г24 |
2 |
24 (пост. ток) |
16 |
25 |
80-125 |
9,3 |
| Гидрораспределитель ВЕХ16.574.В110 |
1 |
110 (перем. ток) |
16 |
25 |
80-125 |
9,3 |
| Гидрораспределитель ВЕХ16.574А.ОФ.В220 |
2 |
220 (перем. ток) |
16 |
25 |
80-125 |
9,3 |
Габаритные и присоединительные размеры ВЕХ 16
|
|
|
| Размер |
Значение, мм |
| L |
194 |
| L1 |
97 |
| L2 |
34,1 |
| L3 |
50 |
| L4 |
101,6 |
| L5 |
- |
| В |
91 |
| В1 |
69,9 |
| H |
191 |
| H1 |
96 |
| H2 |
34 |
| H3 |
43 |
| d |
11/6,8 |
|
|
Примечания:
- отверстие P - для входа рабочей жидкости под давлением;
- отверстия A и B - для присоединения к другим гидравлическим устройствам;
- отверстия T - отверстие для выхода рабочей жидкости в бак;
- отверстия X - подвод потока управления;
- отверстия Y - слив потока управления;
- отверстие L - дренаж для исполнений ВММ16 и ВЕХ16Х.
|
Структура условного обозначения ВЕХ16

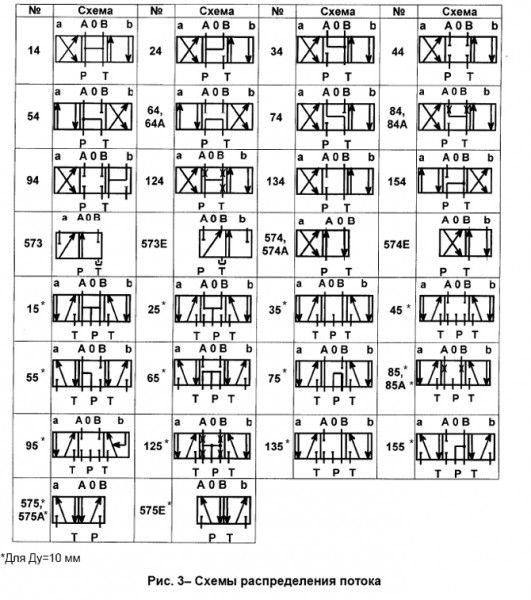

Схемы распределения потоков рабочей жидкости ВЕХ16

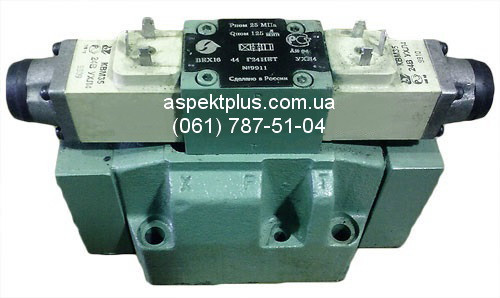

Гидрораспределитель ВЕХ16.44
|
|
Параметры гидрораспределителя ВЕХ 16 44 УХЛ4:
- условный проход 16 мм;
- гидросхема: 44;
- наличие дроссельной плиты: нет;
- управляющее напряжение 24 вольт постоянного тока;
- условный проход управляющего гидрораспределителя Ду= 6 мм (пилот ВЕ6.34 - ввёртные магниты);
- номинальный расход рабочей жидкости 80 литров в минуту;
- номинальное давление на входе 25 МПа;
- климатическое исполнение: для районов с холодным и умеренным климатом;
- масса без рабочей жидкости не более 9,3 кг.
Гидрораспределитель ВЕХ16.44 Г24 поставляется в комплекте с паспортом на изделие и резиновыми уплотнительными кольцами круглого сечения ГОСТ 9833-73 (ГОСТ 18829-73).
|
Гидрораспределитель ВЕХ16.574А
|
|
Параметры гидрораспределителя ВЕХ 16 574А УХЛ4:
- условный проход 16 мм;
- гидросхема: 574А;
- наличие дроссельной плиты: нет;
- управляющее напряжение 24 вольт постоянного тока;
- условный проход управляющего гидрораспределителя Ду= 6 мм (пилот ВЕ6.574 - ввёртные магниты);
- номинальный расход рабочей жидкости 80 литров в минуту;
- номинальное давление на входе 25 МПа;
- климатическое исполнение: для районов с холодным и умеренным климатом;
- масса без рабочей жидкости не более 9,3 кг.
Гидрораспределитель ВЕХ16.574 Г24 поставляется в комплекте с паспортом на изделие и резиновыми уплотнительными кольцами круглого сечения ГОСТ 9833-73 (ГОСТ 18829-73).
|
Гидрораспределитель ВЕХ16.24
|
|
Параметры гидрораспределителя ВЕХ 16 24 УХЛ4:
- условный проход 16 мм;
- гидросхема: 24;
- наличие дроссельной плиты: нет;
- управляющее напряжение 24 вольт постоянного тока;
- условный проход управляющего гидрораспределителя Ду= 6 мм (пилот ВЕ6.34 - ввёртные магниты);
- номинальный расход рабочей жидкости 80 литров в минуту;
- номинальное давление на входе 25 МПа;
- климатическое исполнение: для районов с холодным и умеренным климатом;
- масса без рабочей жидкости не более 9,3 кг.
Гидрораспределитель ВЕХ16.24 Г24 поставляется в комплекте с паспортом на изделие и резиновыми уплотнительными кольцами круглого сечения ГОСТ 9833-73 (ГОСТ 18829-73).
|
|
ВЕХ16.34.Г24 гидрораспределитель
|
|
Параметры гидрораспределителя ВЕХ 16 34 УХЛ4:
- условный проход 16 мм;
- гидросхема: 34;
- наличие дроссельной плиты: нет;
- управляющее напряжение 24 вольт постоянного тока;
- условный проход управляющего гидрораспределителя Ду= 6 мм (пилот ВЕ6.34 - ввёртные магниты);
- номинальный расход рабочей жидкости 80 литров в минуту;
- номинальное давление на входе 25 МПа;
- климатическое исполнение: для районов с холодным и умеренным климатом;
- масса без рабочей жидкости не более 9,3 кг.
Гидрораспределитель ВЕХ16.34 Г24 поставляется в комплекте с паспортом на изделие и резиновыми уплотнительными кольцами круглого сечения ГОСТ 9833-73 (ГОСТ 18829-73).
|
|
Пример условного обозначения при заказе гидрораспределителей с электрогидравлическим управлением, Ду=16 мм, со схемой распределения гидравлической жидкости 34, с управляющим напряжением 220 вольт переменного тока, для районов с умеренным климатом, категория размещения 4:
Гидрораспределитель ВЕХ16.34.В220 УХЛ4.
|
