Гидравлический золотник реверсивный (гидрораспределитель) 64 ПГ 73-24, 64ПГ73-24, 64 ПГ73-24 (список исполнений ниже) являются золотниковыми пяти и четырехлинейными распределителями с электромагнитным управлением позиции золотника.
Данные распределители ПГ-73-24 управляют направлением потока рабочей жидкости (переключением потоков, пуском и их остановкой) в соответствии со схемой работы гидрораспределителя по ГОСТ 24679-81, Наибольшее применение ПГ73-24 нашли в гидравлических приводах станков, прессов и других машин. Также могут быть использованы как пилоты в пилотных гидрораспределителях с электрогидравлическим управлением.
Часто можно встретиь наименование гидрораспределителей 64(65,44,45,55,54)ПГ73-24, как золотник переливной ПГ 73-24.

Распределители ПГ73-24 ранее изготавливались на территории Болгарии заводом «Хидравлика», в настоящее время сняты с производства и могут заменяться гидрораспределителями типа Р203 или ВЕХ16 с переходной плитой В16-7311.

54БПГ73-24 аналог гидрораспределителя ВЕХ16.574А с переходной плитой В16-7311.
ВНИМАНИЕ!!! На схемы 15,25,35,45,55,65 аналоги не предлагаются.
Цену и наличие вы можете уточнить, обратившись к нам по телефону или эл. почте 1aspekt2000@gmail.com

Устройство гидрораспределителей ПГ73-24

Элементы конструкции:

• 1 - штепсельный разъем;
• 2 - шайба;
• 3 - пружина;
• 4 - электромагнит;
• 5 - втулка;
• 6 - чашка;
• 7 - гильза;
• 8 - золотник;
• 9 - корпус;
• 10 - дренажное отверстие;
• 11 - толкатель;

Управление золотником происходит путем подачи напряжение на электромагнит, который генерирует магнитное поле и воздействует на золотник через толкатель. Благодаря этому поток масла движется в необходимом направлении: от P к A и от B к T или от P к B и от A к T. При отключении электромагнита пружина возвращает золотник в исходное положение.

Двухпозиционные гидрораспределители 54БПГ73-24 могут иметь возможность фиксации золотника в крайнем положении, что позволяет не держать электромагнит длительное время под напряжением после перемещения золотника. Если фиксация отсутствует, после отключения электромагнита возврат золотника в исходное положение осуществляется благодаря пружине, как и в трехпозиционных схемах. Дренаж утечек рабочей среды из торцевых полостей золотника происходит через дренажное отверстие.

Характеристики гидрораспределителей ПГ 73-24

Гидрораспределители 54БПГ73-24 (55БПГ73-24) имеют односторонее электромагнитное управление и пружинный возврат золотника в исходное положение. Для станочного оборудования наиболее часто используются электромагниты с питанием от сети 220 и 110 вольт переменного тока. В мобильной технике, ввиду особенностей, используется 24 и 12 вольт постоянного тока. Соответственно, при заказе распределителей это указывается в маркировке следующим способом: 54БПГ73-24 В110 (допускается 54БПГ73-24.110).

Аналог 54БПГ73-24 – ВЕХ16.574А с переходной плитой В16-73-11. Узнать цену и заказать данный гидрораспределитель можно у нас. Обратитесь к нам по телефонам или электронной почте, указанной в шапке сайта.

Характеристики гидрораспределителя 54БПГ73-24 (55БПГ73-24):
- условный проход – 20 мм;
- максимальный расход – 160 л/мин;
- максимальное рабочее давление – 200 бар;
- управление золотником – одностороннее электромагнитное, пружинный возврат в исходное положение;
- напряжение - 110 или 220 вольт переменного тока, 24 вольта постоянного тока;
- схема распределения жидкости - 574А;
- масса – 12,5 кг.

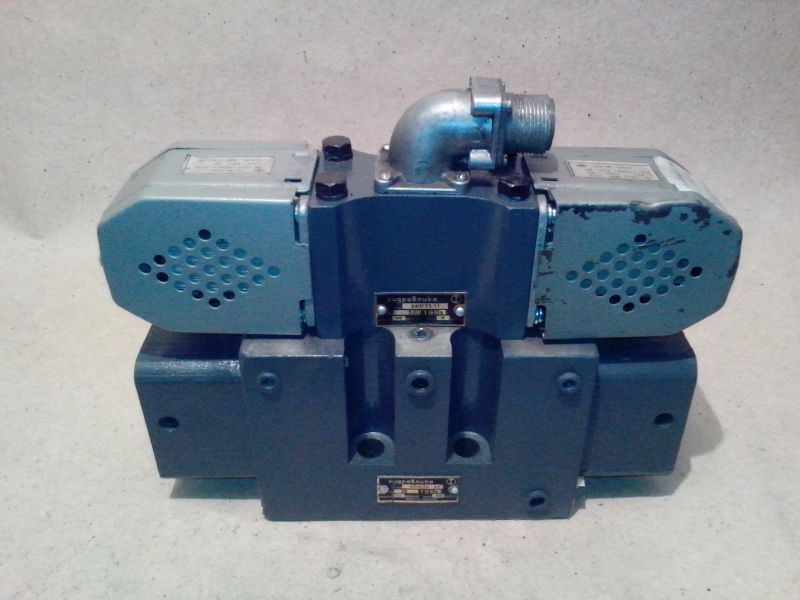

В гидравлических распределителях 14ПГ73-24 и 15ПГ73-24 управление золотником осуществляется при помощи двух электромагнитов и пружин, которые при отключении питания центрируют золотник. В гидроприводах станков используются электромагниты на 220В / 110В переменного тока. В мобильной технике наиболее востребованным являются электромагниты на 12В / 24В постоянного тока.
Вольтаж при заказе гидрораспределителей указывается в конце маркировки: 14ПГ73-11 В220 (допускается также 14ПГ73-11.220).

Аналог 14ПГ73-24 – ВЕХ16.14 с переходной плитой В16-7311. Узнать цену и заказать данную модель можно в ООО АСПЕКТ 2000. Свяжитесь с нашими специалистами по телефону или отправьте запрос на эл. почт.

Характеристики гидрораспределителя 14ПГ73-24 (15ПГ73-24):
- условный проход – 20 мм;
- максимальный расход – 160 л/мин;
- максимальное рабочее давление – 200 бар;
- управление золотником – двухстороннее электромагнитное, пружинный возврат в центральную позицию;
- напряжение - 110 или 220 вольт переменного тока, 24 вольта постоянного тока;
- схема распределения жидкости - 14;
- масса – 13,4 кг.

В гидравлических распределителях 24ПГ73-24 и 25ПГ73-24 перемещение золотника происходит при помощи электромагнитов и пружин (центрируют золотник при отключении питания). В гидроприводах станков используются электромагниты на 220В / 110В переменного тока. В мобильной технике нашли применение электромагниты на 12В / 24В постоянного тока.
Вольтаж при заказе гидрораспределителей пишется после самой маркировки: 24-ПГ73-11 В220 (допускается также 24ПГ73-11.220).

Аналог 24ПГ73-24 – ВЕХ16.24 с переходной плитой B16-7311. Вы можете связаться с нами по электронной почте или телефону (указаны вверху сайта), что бы узнать цену и заказать данный гидрораспределитель.

Характеристики гидрораспределителя 24ПГ73-24 (2БПГ73-24):
- условный проход – 20 мм;
- максимальный расход – 160 л/мин;
- максимальное рабочее давление – 200 бар;
- управление золотником – одностороннее электромагнитное, пружинный возврат в исходное положение;
- напряжение - 110 или 220 вольт переменного тока, 24 вольта постоянного тока;
- схема распределения жидкости - 24;
- масса – 13,4 кг.

В гидравлических распределителях 34ПГ73-11 и 35ПГ73-11 управление золотником осуществляется при помощи двух электромагнитов и пружин, которые при отключении питания центрируют золотник. В гидроприводах станков используются электромагниты на 220В / 110В переменного тока. В мобильной технике наиболее востребованным являются электромагниты на 12В / 24В постоянного тока.
Вольтаж при заказе гидрораспределителей указывается в конце маркировки: 34ПГ73-24 В220 (допускается также 34ПГ73-24.220).

Аналог 34-ПГ73-24 – ВЕХ16.34 с переходной плитой В16-7311. У нас вы можете приобрести гидрораспределители типа ВЕХ16, отправьте нам запрос с интересующей вас моделью.

Характеристики гидрораспределителя 34ПГ73-24 (35ПГ73-24):
- условный проход – 20 мм;
- максимальный расход – 160 л/мин;
- максимальное рабочее давление – 200 бар;
- управление золотником – одностороннее электромагнитное, пружинный возврат в исходное положение;
- напряжение - 110 или 220 вольт переменного тока, 24 вольта постоянного тока;
- схема распределения жидкости - 34;
- масса – 13,4 кг.

Гидрораспределитель 44ПГ73-24, 45ПГ73-24
