Гидрораспределители 55ПГ73-24
|
|
Гидравлический золотник (гидрораспределитель) 55 ПГ 73-24, 55ПГ73-24 — устройство, предназначенное для управления гидравлическими потоками в гидросистеме с помощью внешнего воздействия (сигнала).
Гидравлические распределители нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике.
Гидрораспределители ПГ73-24 относятся к золотниковым гидравлическим распределителям с электромагнитным управлением, т.е. переключение положения золотника происходит с помощью управляющего элемента – электромагнита (привода электромагнитного).
Гидрораспределители ПГ-73-24 работают на минеральных маслах с кинетической вязкостью от 10 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм.
Разрешается эксплуатация гидрораспределителей при температуре окружающей среды от -40 до +55°С.
Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.
Гидрораспределители ПГ73-24 являются аналогами гидрораспределителей ВЕХ16 и Р203.
|

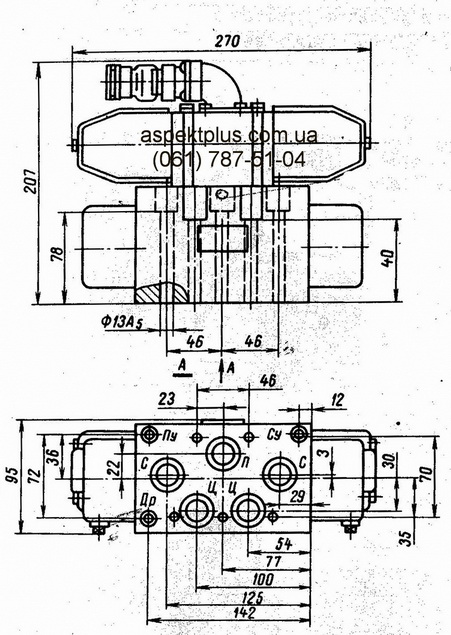

Габаритные и присоединительные размеры ПГ-73-24
|
Габаритные размеры
|
Присоединительные размеры
|
Характеристики гидрораспределителей ПГ 73-24
| Наименование параметра |
Значение параметра |
44ПГ73-24 (45ПГ73-24)
54ПГ73-24 (55ПГ73-24)
64ПГ73-24 (65ПГ73-24) |
34ПГ73-24 (35ПГ73-24)
54БПГ73-24 (55БПГ73-24)
24ПГ73-24 (25ПГ73-24) |
| Условный проход, мм |
20 |
| Расход рабочей жидкости, л/мин |
80-100 |
| Номинальное давление на входе, МПа (кгс/см²) |
20 (200) |
| Максимальное давление на выходе, МПа (кгс/см²) |
6 (60) |
| Максимальное давление управления, МПа (кгс/см²) |
0,6-6,0 (6-60) |
| Масса, кг |
16 |
Таблица соответствия гидрораспределителей ПГ73-24 и ВЕХ16
| Гидрораспределители ПГ73-24 |
Гидрораспределители ВЕХ 16 |
| Гидрораспределитель 64ПГ73-24 |
Гидрораспределитель ВЕХ16 24 Г12 |
| Гидрораспределитель 34ПГ73-24 |
Гидрораспределитель ВЕХ16 34 Г24 |
| Гидрораспределитель 35ПГ73-24 |
Гидрораспределитель ВЕХ110 35 Г48 |
| Гидрораспределитель 44ПГ73-24 |
Гидрораспределитель ВЕХ16 44 Г110 |
| Гидрораспределитель 45ПГ73-24 |
Гидрораспределитель ВЕХ16 45 Г220 |
| Гидрораспределитель 54ПГ73-24 |
Гидрораспределитель ВЕХ16 574А ОФ В24 |
| Гидрораспределитель 55ПГ73-24 |
Гидрораспределитель ВЕХ16 574А ОФ В36 |
| Гидрораспределитель 65ПГ73-24 |
Гидрораспределитель ВЕХ16 25 В110 |
| Гидрораспределитель 54БПГ73-24 |
Гидрораспределитель ВЕХ16 574А В220 |
| Гидрораспределитель 55БПГ73-24 |
Гидрораспределитель ВЕХ16 574А В380 |
Структура условного обозначения ПГ73-24

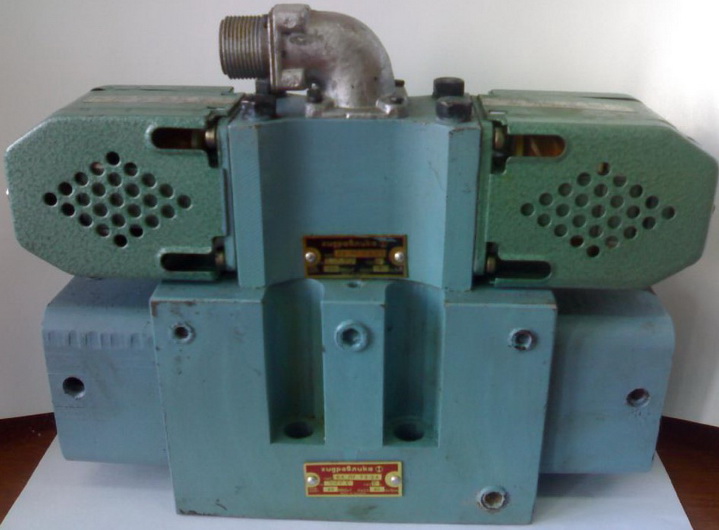

Гидрораспределитель 54ПГ73-24
|
|
Гидрораспределители (золотники) 54ПГ73-24, 55ПГ73-24 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.
Гидросхема 54
Основные параметры гидрораспределителя 54ПГ73-24 (В220, Г24):
- условный проход гидрораспределителя 20 мм;
- схема открывания-закрывания рабочих каналов - 54;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- макс. расход рабочей жидкости 100 л/мин;
- номинальное давление на входе 20 МПа;
- максимальное давление на выходе 6 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 11,45 кг.
|

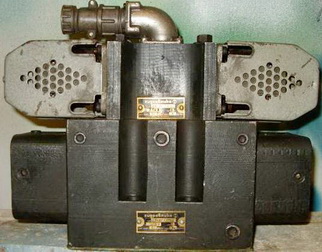

Гидрораспределитель 44ПГ73-24
|
|
Гидрораспределители (золотники) 44ПГ73-24, 45ПГ73-24 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.
Гидросхема 44
Основные параметры гидрораспределителя 44(45)ПГ73-24 (В220, Г24):
- условный проход гидрораспределителя 20 мм;
- схема открывания-закрывания рабочих каналов - 44;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- макс. расход рабочей жидкости 100 л/мин;
- номинальное давление на входе 20 МПа;
- максимальное давление на выходе 6 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 11,45 кг.
|
Пример условного обозначения гидравлического золотникового распределителя, со схемой распределения 64, управляемого электромагнитами от сети 24 В постоянного тока, для работы в умеренном климате:
- Гидрораспределитель 64 ПГ73-24.
|
