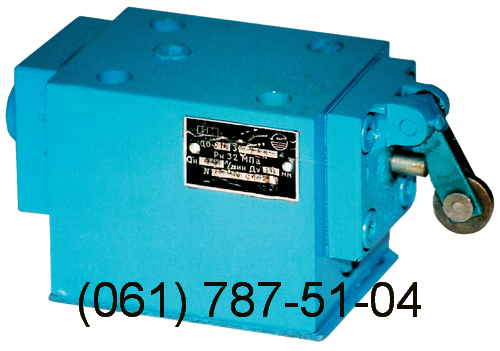

Гидродроссели путевые МДО-203, МДО-С203, МДО-С103Д
Дроссели МДО 203, МДО С 203, МДО С 103 Д путевые предназначены для регулирования скорости движения исполнительных органов гидрофицированных машин и механизмов, торможения их в конце хода и быстрого возвращения в исходное положение.
Основные характеристики
Вид управления - механический.
Исполнение по присоединению:
- С - стыковое;
- без буквы С - резьбовое.
Регуляторы работают на минеральных маслах с тонкостью фильтрации 25 мкм, вязкостью 10-200 сСт при температуре масла от +10 до+70оС и температуре окружающей среды от +1 до +40оС.
Технические характеристики МДО
| Обозначение |
Ду, мм |
Давление нагнетания, МПа, Ном./Макс. |
Давление открыв. обратного клапана, МПа |
Расход жидкости, л/мин, Ном./Макс. |
Присоединение |
Спецхарактеристика |
Масса, кг |
| МДО-103 |
10 |
32 / 35 |
0,045 |
40 / 80 |
М22х1,5 |
Без дросселя ползучей скорости и обратного клапана |
3,2 |
| МДО-103Д |
С дросселем ползучей скорости |
| МДО-103К |
С обратным клапаном |
| МДО-103ДК |
С дросселем ползучей скорости и обратным клапаном |
| МДО-С103 |
Стыковое |
Без дросселя ползучей скорости и обратного клапана |
| МДО-С103Д |
С дросселем ползучей скорости |
| МДО-С103К |
С обратным клапаном |
| МДО-С103ДК |
С дросселем ползучей скорости и обратным клапаном |
| МДО-203 |
20 |
32 / 35 |
0,045 |
200 / 250 |
М33х2 |
Без дросселя ползучей скорости и обратного клапана |
8,0 |
| МДО-203Д |
С дросселем ползучей скорости |
| МДО-203К |
С обратным клапаном |
| МДО-203ДК |
С дросселем ползучей скорости и обратным клапаном |
| МДО-С203 |
Стыковое |
Без дросселя ползучей скорости и обратного клапана |
| МДО-С203Д |
С дросселем ползучей скорости |
| МДО-С203К |
С обратным клапаном |
| МДО-С203ДК |
С дросселем ползучей скорости и обратным клапаном |
| МДО-323 |
32 |
32 / 35 |
0,045 |
320 / 700 |
|
Без дросселя ползучей скорости и обратного клапана |
19,2 |
| МДО-323Д |
С дросселем ползучей скорости |
| МДО-323К |
С обратным клапаном |
| МДО-323ДК |
С дросселем ползучей скорости и обратным клапаном |
| МДО-С323 |
Стыковое |
Без дросселя ползучей скорости и обратного клапана |
| МДО-С323Д |
С дросселем ползучей скорости |
| МДО-С323К |
С обратным клапаном |
| МДО-С323ДК |
С дросселем ползучей скорости и обратным клапаном |
Гидродроссель путевой МДО-203
|
|
Основные параметры дросселя МДО 203 УХЛ4:
— условный проход 20 мм;
— расход рабочей жидкости 200 л/мин;
— давление на входе 32 МПа;
— присоединение к гидросистеме - резьбовое;
— вес не более 8 кг.
|

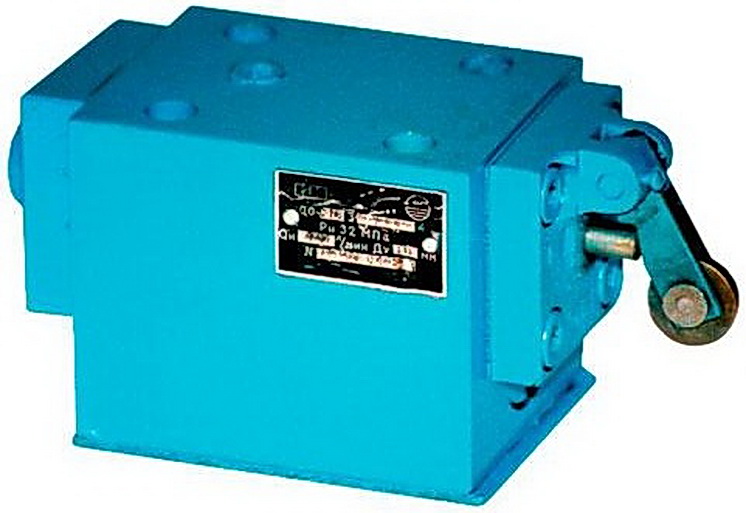

Гидродроссель путевой МДО-С203
|
|
Основные параметры дросселя МДО С 203 УХЛ4:
— условный проход 20 мм;
— расход рабочей жидкости 200 л/мин;
— давление на входе 32 МПа;
— присоединение к гидросистеме - стыковое;
— вес не более 8 кг.
|

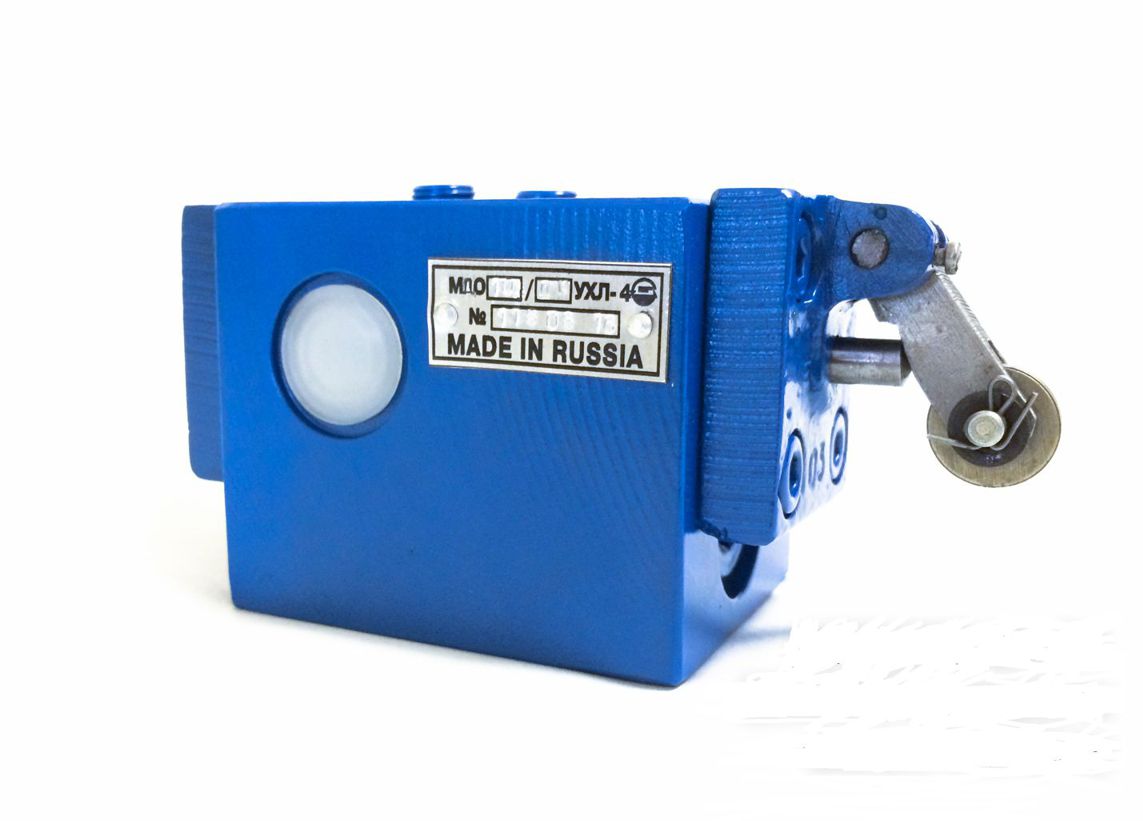

Гидродроссель путевой МДО-С103
|
|
Основные параметры дросселя МДО С 103 УХЛ4:
— условный проход 10 мм;
— расход рабочей жидкости 40 л/мин;
— давление на входе 32 МПа;
— присоединение к гидросистеме - стыковое;
— вес не более 4 кг.
|
Пример условного обозначения гидродросселя путевого с условным проходом 10 мм, с номинальным давлением на входе 32 МПа, с номинальным расходом рабочей жидкости 40 л/мин (максимальным 80 л/мин), для районов с умеренным и холодным климатом, категория размещения 4:
Дроссель путевой МДО-С103Д УХЛ4.
|
