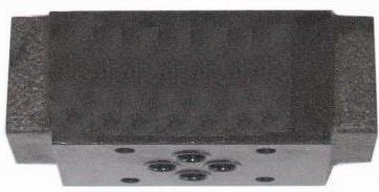

Гидрозамок ГЗМ-102 модульного монтажа
|
Гидрозамок ГЗМ-6/3М
|
Гидрозамки ГЗМ 102 УХЛ4 служат для свободного пропускания потока рабочей гидравлической жидкости в одном направлении и запирания - в обратном направлении при отсутствии управляющего воздействия и свободного пропускания потока в обоих направлениях при наличии управляющего воздействия.
Область применения - гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.
Условное графическое обозначение гидрозамков ГЗМ
|
Исполнение ГЗМ*/3М
|
Исполнение ГЗМ*/3МА
|
|
Исполнение ГЗМ*/3МВ
|
|
Основные характеристики гидрозамков ГЗМ 6/3М, ГЗМ 10/3М
Наименование
параметра |
Обозначение и условный проход |
ГЗМ6/3М
ГЗМ6/3МА
ГЗМ6/3МВ
6 мм |
ГЗМ10/3М
ГЗМ10/3МА
ГЗМ10/3МВ
10 мм |
ГЗМ16/3М
ГЗМ16/3МА
ГЗМ16/3МВ
16 мм |
ГЗМ20/3М
ГЗМ20/3МА
ГЗМ20/3МВ
20 мм |
Давление на входе, МПа:
- номинальное
- максимальное |
32
35 |
| Давление открывания, МПа |
0.05 |
Расход рабочей жидкости, л/мин:
- номинальный
- максимальный |
32
80 |
63
100 |
125
180 |
200
240 |
Соотношение рабочих площадей:
- для исполнений с декомпрессором
- для исполнений без декомпрессора |
4:1
- |
4:1
- |
13:1
1,75:1 |
30:1
2:1 |
Структура условного обозначения ГЗМ
| ГЗМ |
|
X |
/ |
3 |
|
М |
|
Х |
 |
ХХХ |
|
Х |
|
| |
|
|
|
|
|
|
|
|
|
Категория размещения
|
|
|
Климатическое исполнение: УХЛ или О
|
|
|
Конструктивное исполнение: без обозначения - без декомпрессора, 1 - с декомпрессором (только для ГЗМ-16/3М и ГЗМ-20/3М)
|
|
|
Способ монтажа: модульный
|
|
|
Номинальное давление на входе 32 МПа (320 кг/см²)
|
|
|
Условный проход, мм: 6, 10, 16, 20
|
|
|
Тип аппарата: гидрозамок
|
Устройство и принцип работы гидрозамков ГЗМ
Гидрозамки ГЗМ6/3 (смотри рисунок ниже) и ГЗМ10/3 (его аналог ГЗМ102) запирают линии А и В при падении давления в гидросистеме; линии Р и Т (Т1 и Т2 для ГЗМ102) используются для сквозного прохода рабочей жидкости от других аппаратов.
Гидрозамки позволяют надёжно запирать полости цилиндра как при случайно падении давления в гидроприводе, так и при остановке цилиндра в промежуточном положении.
Взамен гидрозамков ГЗМ102 освоено производство гидрозамков ГЗМ 10/3, имеющих толщину 50 мм. Исполнение данных изделий полностью аналогично по гидросхеме. В исполнении замка ГЗМ 10/3А запирается линия А с управлением от линии В; в исполнении ГЗМ 10/3В - наоборот. Основные параметры гидрозамков приведены в таблице выше.
Гидрозамки КОХУМ-6 (производства Болгария) унифицированы по присоединительным размерам и схеме с гидрозамком ГЗМ-6/3. Они имеют длину 74 мм, толщину 39 мм, номинальное давлении 16 и 32 МПа, номинальный расход 10 л/мин.
В большинстве случаев гидрозамки устанавливаются между гидрорапределителем и монтажной плитой и уплотняются всборе уплотнительными кольцами круглого сечения, размещенными в цековках корпуса.
Конструкция гидрозамка ГЗМ6/3
|
|
Устройство гидрозамка:
1. Уплотнительная плита
2. Корпус
3. Крышка
4. Пружина
5. Клапан
6. Подпятник
7. Шарик
8. Поршень
Гидрозамки ГЗМ состоят из корпуса, в котором выполнены гидролинии подвода рабочей жидкости Р, отвода рабочей жидкости Т, цилиндровые гидролинии А и В и гидролинии управления Х и У (только для исполнений ГЗМ-16/3М и ГЗМ-20/3М).
В расточках корпуса установлены поршень (толкатель) и запорные элементы, связанные с обеими цилиндровыми гидролиниями для исполнений ГЗМ-*3М или с гидролиниями А или В для исполнений, соответственно, ГЗМ-*/3МА и ГЗМ-*/3МВ.
Для повышения соотношения рабочих площадей при использовании дифференциальных гидроцилиндров в запорных элементах гидрозамков исполнений ГЗМ-16/3М и ГЗМ-20/3М могут устанавливаться вспомогательные клапаны (декомпрессоры).
|
Присоединительные размеры гидрозамков ГЗМ-6/3М, ГЗМ-10/3М
Габаритные размеры гидрозамков ГЗМ Ду=6 мм
Габаритные размеры гидрозамков ГЗМ Ду=10 мм

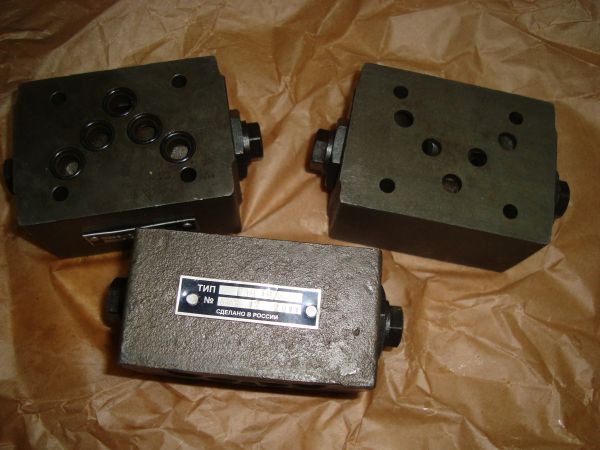

Гидрозамок модульный ГЗМ 10/3
|
|
Основные параметры гидро замка ГЗМ10/3 УХЛ4:
- Условный проход 10 мм;
- Номинальное давление на входе 32 МПа;
- Давление открывания запорного устройства 0,05 МПа;
- Номинальный расход рабочей жидкости 63 л/мин;
- Масса, не более 2,5 кг.
|
Гидрозамок модульный ГЗМ 102
|
|
Основные параметры гидро замка ГЗМ102 УХЛ4:
- Условный проход 10 мм;
- Номинальное давление на входе 20 МПа;
- Давление открывания запорного устройства 0,05 МПа;
- Номинальный расход рабочей жидкости 20 л/мин;
- Масса, не более 3 кг.
|
|
