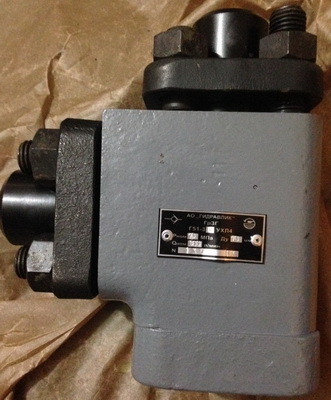

Гидроклапаны обратные Г51-21, Г51-22, Г51-23, Г51-24, Г51-25, Г51-26
|
Гидроклапаны Г51-2
|
Клапаны обратные Г51 21, Г51 22, Г51 23, Г51 24, Г51 25, Г51 26 УХЛ4 предназначены для обеспечения одностороннего потока жидкости в гидросистемах станков, прессов и поддержания давления в сливных маслопроводах гидросистем. Обратные клапаны свободно пропускают поток рабочей жидкости в одном направлении; при движении в противоположном направлении клапаны запирают поток.
Обратные клапаны Г51-35(31,32,33,34,36), а также Г51-25(21,22,23,24,26) (устаревшее обозначение) должны быть герметичными в закрытом положении и обладать минимальным гидравлическим сопротивлением в открытом положении. Гидроклапаны Г51-3 имеют несколько исполнений по давлению открывания в пределах 0,05-0,5 МПа; клапаны с повышенным давлением могут использоваться как подпорные. Управляемые обратные клапаны (гидрозамки) с минимальным сопротивлением пропускают прямой поток рабочей жидкости, а обратный поток возможен лишь после принудительного открытия запорного элемента с помощью гидравлически управляемого плунжера.
Исполнения по присоединению:
Клапан Г51-21, Г51-22, Г51-23, Г51-24, Г51-25 резьбовое присоединение.
Клапан Г51-26, Г51-27 фланцевое присоединение.
Основные параметры клапанов обратных Г51-3 (Г51-2)
| Текущее (устаревшее) наименование |
Условный проход, мм |
Присоединение |
Ном. давление на входе, МПа |
Ном. расход жидкости, л/мин |
Масса, кг |
| Г51-31 (Г51-21) |
8 |
К1/4" |
20 |
16 |
1,2 |
| Г51-32 (Г51-22) |
10 |
К3/8" |
20 |
32 |
1,2 |
| Г51-33 (Г51-23) |
16 |
К1/2" |
20 |
63 |
1,6 |
| Г51-34 (Г51-24) |
20 |
К3/4" |
20 |
125 |
1,6 |
| Г51-35 (Г51-25) |
32 |
К1 1/4" |
20 |
250 |
5,45 |
| Г51-36 (Г51-26) |
40 |
фланцевое |
20 |
500 |
14 |
| Г51-37 (Г51-27) |
50 |
фланцевое |
20 |
800 |
33 |
|
Габаритные и присоединительные размеры гидроклапанов Г51-2
Г51-3... резьбовое присоединение
 |
Тип |
d |
D |
L |
H |
B |
С |
Г51-3... фланцевое присоединение
 |
| Гидроклапан Г 51-21 |
К1/4" |
- |
55 |
83 |
52 |
40 |
| Гидроклапан Г 51-22 |
К3/8" |
- |
55 |
83 |
52 |
40 |
| Гидроклапан Г 51-23 |
К1/2" |
- |
70 |
105 |
52 |
54 |
| Гидроклапан Г 51-24 |
К3/4" |
- |
70 |
105 |
52 |
54 |
| Гидроклапан Г 51-25 |
К1 1/4" |
- |
103 |
138 |
82 |
69 |
| Гидроклапан Г 51-26 |
- |
36 |
186 |
213 |
102 |
121 |
| Гидроклапан Г 51-27 |
- |
56 |
236 |
294 |
132 |
154 |
Конструкция клапанов обратных Г51-2
|
|
Клапаны обратные Г51-3... и их устаревшие аналоги Г51-2... состоят из корпуса 1, к коническому седлу которого пробкой 5 через пружину 4 прижат плунжер 3. Масло, подводимое в отверстие 7, приподнимает плунжер и проходит в отводное отверстие 2. При изменении направления течения давление масла в отверстии 2 (и полости 6) вместе с пружиной 4 плотно прижимает плунжер к седлу, исключая возможность обратного потока. Основные параметры гидроклапанов обратных Г51-3... приведены в таблице.
|
Гидроклапан обратный Г51-23
|
|
Основные параметры клапана Г51-33(23) УХЛ4:
— номинальное давление на входе 20 МПа;
— расход рабочей жидкости 63 л/мин;
— присоединение к гидросистеме - трубное;
— вес не более 1,5 кг.
|
Гидроклапан обратный Г51-24
|
|
Основные параметры клапана обратного Г51-34(24) УХЛ4:
— номинальное давление на входе 20 МПа;
— расход рабочей жидкости 125 л/мин;
— присоединение к гидросистеме - трубное;
|
Пример условного обозначения при заказе гидроклапана обратного с резьбовым присоединением К1/2", с условным проходом 16 мм, с номинальным расходом жидкости 63 литра в минуту, с номинальным давлением на входе 20 МПа, для работы в умеренном климате:
Гидроклапан обратный Г51-23 УХЛ4.
|
