Гидроклапаны давления ПАГ54-32М
|
|
Гидроклапаны давления (предохранительные) ПАГ 54-32 М, ПАГ54-32М, ПАГ54-32, ПАГ54 32 М УХЛ4 предназначены для использования в гидросистемах в качестве:
-
клапана последовательности для пропускания потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой пружины, в этом потоке или управляющем (дистанционное управление)потоке.
-
предохранительного клапана для предохранения объёмного гидропривода от давления, превышающего установленное.
-
переливного клапана для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы.
Клапаны Г54(БГ54,ВГ54,ДГ54,АГ54)-32, ПГ54(ПБГ54,ПВГ54,ПДГ54,ПАГ54)-32М имеют резьбовое и стыковое исполнение по присоединению. При резьбовом присоединении отверстия корпуса для подключения линий имеют коническую резьбу K3/8". В клапанах стыкового присоединения отверстия выводятся на стыковую плоскость и оканчиваются цековками под кольца (по ГОСТ 9833-73) для уплотнения стыка между аппаратом и специальными панелями или промежуточными плитами в которых нарезана резьба для монтажа штуцеров.
|
Указания по эксплуатации гидроклапанов (П)Г54-3:
- при изменении вязкости рабочей жидкости более чем на 20% от первоначальной произведите её замену;
- количество механических примесей в масле в процессе эксплуатации не должно превышать 0,005% по массе, а воды - 0,05%;
- гидроклапаны давления должны быть встроены в гидросистему так, чтобы орган управления аппарата был расположен в безопасном месте, удобном для обслуживания;
- трубы должны иметь проходные сечения, соответствующие размерам присоединительных отверстий, уменьшение сечений т вмятины не допускаются;
- присоединения гидроклапанов давления к гидросистеме должны обеспечивать полную герметичность во избежании течи масла и подсоса воздуха;
- перед началом работы удалите воздух из системы;
- для опломбирования регулировочного узла аппарата после настройки предусмотрены отверстия диаметром 2 мм в колпачке и винте.
Параметры гидроклапанов давления Г54-32, ПГ54-32, АГ54-32, ПАГ54-32, БГ54-32, ПБГ54-32, ВГ54-32, ПВГ54-32, ДГ54-32, ПДГ54-32
|
Гидроклапан
|
Наименование и величина параметра
|
|
Условный проход, мм
|
Расход рабочей жидкости, л/мин.
|
Давление настройки, МПа
|
|
ном.
|
мах.
|
мин.
|
ном.
|
мах.
|
|
АГ54 - 32М
ПАГ54 - 32М
|
10
|
32
|
50
|
1
|
1,0
|
1,2
|
|
Г54 - 32М
ПГ54 - 32М
|
2,5
|
2,8
|
|
БГ54 - 32М
ПБГ54 - 32М
|
6,3
|
7,0
|
|
ВГ54 - 32М
ПВГ54 - 32М
|
10,0
|
11,2
|
|
ДГ54 - 32М
ПДГ54 - 32М
|
20,0
|
23,0
|
|
АГ54 - 34М
ПАГ54 - 34М
|
20
|
125
|
170
|
3
|
1,0
|
1,2
|
|
Г54 - 34М
ПГ54 - 34М
|
2,5
|
2,8
|
|
БГ54 - 34М
ПБГ54 - 34М
|
6,3
|
7,0
|
|
ВГ54 - 34М
ПВГ54 - 34М
|
10,0
|
11,2
|
|
ДГ54 - 34М
ПДГ54 - 34М
|
20,0
|
23,0
|
|
АГ54 - 35М
ПАГ54 - 35М
|
32
|
200
|
300
|
5
|
1,0
|
1,2
|
|
Г54 - 35М
ПГ54 - 35М
|
2,5
|
2,8
|
|
БГ54 - 35М
ПБГ54 - 35М
|
6,3
|
7,0
|
|
ВГ54 - 35М
ПВГ54 - 35М
|
10,0
|
11,2
|
|
ДГ54 - 35М
ПДГ54 - 35М
|
20,0
|
23,0
|
Условное обозначение гидроклапанов давления Г54-3
| Х |
|
Х |
|
Г54-3 |
|
Х |
|
ХХХХ |
|
| |
|
|
|
Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1
|
 |
|
Исполнение по усл. проходу: 2 - 10 мм, 4 - 20 мм, 5 - 32 мм
|
|
|
Обозначение типа гидроклапана (М - означает "модернизированный")
|
|
|
Исполнение по номинальному давлению настройки: А - 1 Мпа, Б - 6,3 МПа, В - 10 МПа, Д - 20 МПа
|
|
|
Исполнение клапана по способу монтажа: без индекса - трубный (резьбовой), П - стыковой (притычный)
|
Габаритные и присоединительные размеры гидроклапана давления типа (П)Г54-32
|
Размеры гидроклапана давления типа Г54-32 (резьбовое присоединение)
|
| Модель клапана |
Размеры, мм |
| d1 |
d1 |
Hmax |
L |
B |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
b |
| АГ54-32(М) |
K3/8" |
K1/8" |
201 |
50 |
79 |
91 |
2 |
48 |
64 |
22 |
79 |
32 |
| Г54-32(М) |
| БГ54-32(М) |
| ВГ54-32(М) |
| ДГ54-32(М) |
|
|

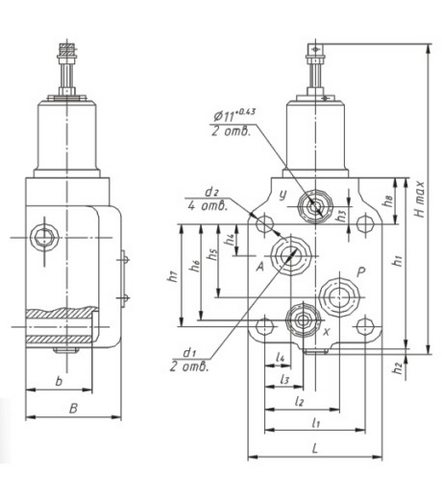

Размеры гидроклапана давления типа ПГ54-32 (стыковое присоединение)
|
| Модель клапана |
Размеры, мм |
| Hmax |
L (h14) |
B (h14) |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
h7 |
h8 |
l1 |
l2 |
l3 |
l4 |
b |
d1 |
d2 |
| ПАГ54-32(М) |
201 |
68 |
67 |
91 |
2 |
13 |
13 |
28 |
43 |
41 |
36 |
50 |
38 |
20 |
12 |
49 |
10 |
11 |
| ПГ54-32(М) |
| ПБГ54-32(М) |
| ПВГ54-32(М) |
| ПДГ54-32(М) |
Принцип работы гидроклапанов давления (П)Г54-32
В расточке корпуса 1 (см. рисунок выше) помещён золотник 2. Расположенная в колпачке 3 пружина 4 через шайбу 10 препятствует перемещению золотника внутрь колпачка. Натяг пружины регулируется перемещением упора 7 с помощью регулировочного винта 5, контргайка 6 на винте фиксирует настройку.
Рабочая жидкость, подводимая в полость клапана Р, через каналы «в, х» и демпферное отверстие «г» поступает под торец золотника 2. Давление жидкости на торец золотника уравновешивается усилием пружины 4. При возрастании давления в подводящей гидролинии увеличивается давление и на торец золотника 2. Преодолевая усилие пружины, золотник 2 сдвигается и соединяет полости Р и А. Так как полость под колпачком 3 соединена каналом «б» с полостью отвода А, то разность давлений в подводящем и отводящем каналах, определяемая усилием пружины, поддерживается постоянной независимо от изменения давления в гидросистеме.

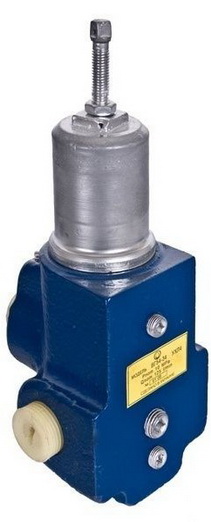

Гидроклапан давления ПАГ54-32М
|
|
Технические характеристики клапана ПАГ 54-32 М (ПАГ 54-32М) УХЛ4:
- тип клапана - предохранительный;
- присоединение - стыковое;
- условный проход 10 мм;
- номинальное давление 1,0 МПа;
- номинальный расход жидкости 32 л/мин;
- максимальный расход жидкости 50 л/мин;
- климатическое исполнение для районов с умеренным и холодным климатом;
- масса не более 1,7 кг.
|
Гидроклапан давления АГ54-32М
|
|
Технические характеристики АГ 54-32 М (АГ 54-32М) УХЛ4:
- тип клапана - предохранительный;
- присоединение - трубное;
- условный проход 10 мм;
- номинальное давление 1,0 МПа;
- номинальный расход жидкости 32 л/мин;
- максимальный расход жидкости 50 л/мин;
- климатическое исполнение для районов с умеренным и холодным климатом;
- масса не более 1,53 кг.
|
Гидроклапан давления ПГ54-32М
|
|
Технические характеристики клапана ПГ54-32 М УХЛ4:
- тип клапана - предохранительный;
- присоединение - стыковое;
- условный проход 10 мм;
- номинальное давление 2,5 МПа;
- номинальный расход жидкости 32 л/мин;
- максимальный расход жидкости 50 л/мин;
- климатическое исполнение для районов с умеренным и холодным климатом;
- масса не более 1,7 кг.
|
Гидроклапан давления Г54-32М
|
|
Технические характеристики Г 54-32 М УХЛ4:
- тип клапана - предохранительный;
- присоединение - трубное;
- условный проход 10 мм;
- номинальное давление 2,5 МПа;
- номинальный расход жидкости 32 л/мин;
- максимальный расход жидкости 50 л/мин;
- климатическое исполнение для районов с умеренным и холодным климатом;
- масса не более 1,53 кг.
|
|
Пример условного обозначения гидроклапана давления с условным проходом 10 мм, работающем при номинальном давлением 2,5 МПа (диапазон регулирования 0,4-2,8 МПа), стыкового монтажа, предназначенном для работы в умеренном климате:
- Гидроклапан давления ПГ54-32М УХЛ4.
|
|
