Гидроклапан давления ПВГ54-34М

от 100 ₴

Показать оптовые цены

Минимальная сумма заказа на сайте — 300 ₴

  • В наличии
  • Оптом и в розницу
  • Код: г54
Гидроклапан давления ПВГ54-34М
Гидроклапан давления ПВГ54-34МВ наличии
от 100 ₴
+380 (67) 256-62-52
Отдел продаж
  • +380 (93) 845-70-32
    Отдел продаж
+380 (67) 256-62-52
Отдел продаж
  • +380 (93) 845-70-32
    Отдел продаж
Законом не предусмотрен возврат и обмен данного товара надлежащего качества

Клапаны давления ПВГ54-34М

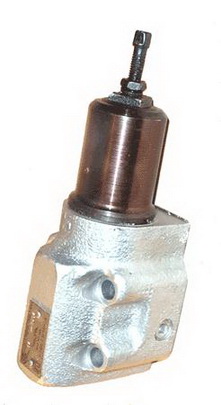

Клапаны давления (предохранительные) Г 54-34 М, ПГ 54-34 М, БГ 54-34 М, ПБГ 54-34 М, ВГ 54-34 М, ПВГ 54-34 М, ДГ 54-34 М, ПДГ 54-34 М, АГ 54-34 М, ПАГ 54-34 М

Клапан давления ПВГ54-34М

Клапаны давления (предохранительные) ПВГ 54-34 М УХЛ4 с условным проходом 20 мм предназначены:

  • для поддержания заданной разности давлений, определяемой настройкой пружины, подводимом и отводимом потоках рабочей жидкости или в одном из этих потоков и постороннем потоке (функции клапана разности давлений).
  • для пропускания потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой пружины, в этом потоке или управляющем (дистанционное управление) потоке (функции клапана последовательности).
  • для предохранения объёмного гидропривода от давления, превышающего установленное (функции предохранительного клапана).
  • для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы (функции переливного клапана).

     Клапаны Г54(АГ54,БГ54,ВГ54,ДГ54)-34 подключаются к гидравлическим линиям через коническую резьбу K3/4" в отверстиях корпуса.

     Клапаны ПГ54(ПАГ54,ПБГ54,ПВГ54,ПДГ54)-34М стыкового присоединения, устанавливаются на специальные монтажные панели или плиты, имеющие резьбовые выходы для подсоединения штуцеров (гидролиний).

Параметры гидроклапанов типа Г54-3

Параметр Нормы для исполнений
Гидроклапан Г54-34М ПГ54-34 Гидроклапан АГ54-34М ПАГ54-34 Гидроклапан БГ54-34М ПБГ54-34 Гидроклапан ВГ54-34М ПВГ54-34 Гидроклапан ДГ54-34 ПДГ54-34М
Условный проход, мм 20 20 20 20 20
Расход, л/мин: номин. / макс./ мин. 125 / 160 / 3
Внутренние утечки, см³/мин, не более 35 20 90 140 280
Давление настройки номинальное, МПа 2,5 1,0 6,3 10,0 20,0
Диапазон настройки давления, МПа 0,4-2,8 0,3-1,2 0,6-7,0 1,2-11,2 4,0-23,0
Номинальный перепад давлений, МПа 0,6
Масса клапана, кг: резьбовое (стыковое) 3,1 (4,0)

Условное обозначение гидроклапанов давления типа Г54-3

ХГ   Х   Г54-3   Х   ХХХХ

Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1
Исполнение по усл. проходу: 2 - 10 мм, 4 - 20 мм, 5 - 32 мм
Обозначение типа гидроклапана (М - означает "модернизированный")
Исполнение по номинальному давлению настройки: А - 1 Мпа, Б - 6,3 МПа, В - 10 МПа, Д - 20 МПа
Исполнение по способу монтажа: без индекса - трубный (резьбовой), П - стыковой (притычный)

Габаритные и присоединительные размеры гидроклапана давления типа (П)Г54-34

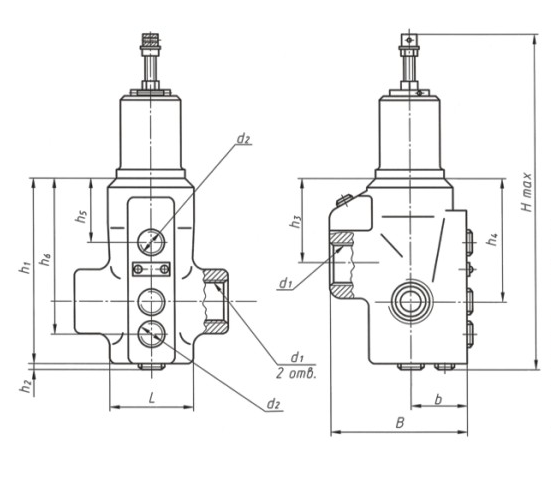

Размеры гидроклапана давления типа Г54-34 (трубное присоединение)Размеры гидроклапана давления типа Г54-34 (трубное присоединение)
Модель клапана Размеры, мм
d1 d1 Hmax L B h1 h2 h3 h4 h5 h6 b
АГ54-34(М) K3/4" K1/8" 220 78 84 109 2,5 52 75 24 93 35
Г54-34(М)
БГ54-34(М)
ВГ54-34(М)
ДГ54-34(М) 242

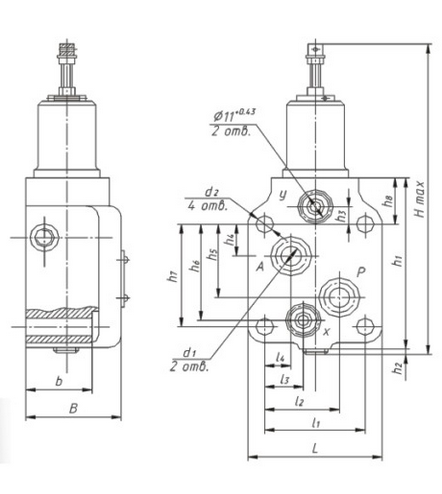

Размеры гидроклапана давления типа ПГ54-34 (стыковое присоединение)
Размеры гидроклапана давления типа ПГ54-34 (стыковое присоединение)
Модель клапана Размеры, мм
Hmax L (h14) B (h14) h1 h2 h3 h4 h5 h6 h7 h8 l1 l2 l3 l4 b d1 d2
ПАГ54-34(М) 220 88 66 109 2,5 12 20 43 61 63 32 67 53,5 29,5 13,5 55 18 13
ПГ54-34(М)
ПБГ54-34(М)
ПВГ54-34(М)
ПДГ54-34(М) 242 71

Гидроклапан давления ПГ54-34М

Гидроклапан давления ПГ54-34М

   Технические характеристики клапана ПГ54-34 М УХЛ4:
   - тип клапана - предохранительный;
   - присоединение - стыковое;
   - условный проход 20 мм;
   - номинальное давление 2,5 МПа;
   - номинальный расход жидкости 125 л/мин;
   - максимальный расход жидкости 150 л/мин;
   - климатическое исполнение для районов с умеренным и холодным климатом;
   - масса не более 3,00 кг.

Гидроклапан давления Г54-34М

Гидроклапан давления Г54-34М

     Технические характеристики клапана Г 54-34 М УХЛ4:
   - тип клапана - предохранительный;
   - присоединение - трубное;
   - условный проход 20 мм;
   - номинальное давление 2,5 МПа;
   - номинальный расход жидкости 125 л/мин;
   - максимальный расход жидкости 150 л/мин;
   - климатическое исполнение для районов с умеренным и холодным климатом;
   - масса не более 3,95 кг.

Гидроклапан давления ПДГ54-34М

Гидроклапан давления ПДГ54-34М

     Технические характеристики клапана ПДГ 54-34 М (ПДГ 54-34М) УХЛ4:
   - тип клапана - предохранительный;
   - присоединение - стыковое;
   - условный проход 20 мм;
   - номинальное давление 20 МПа;
   - номинальный расход жидкости 125 л/мин;
   - максимальный расход жидкости 150 л/мин;
   - климатическое исполнение для районов с умеренным и холодным климатом;
   - масса не более 3,7 кг.

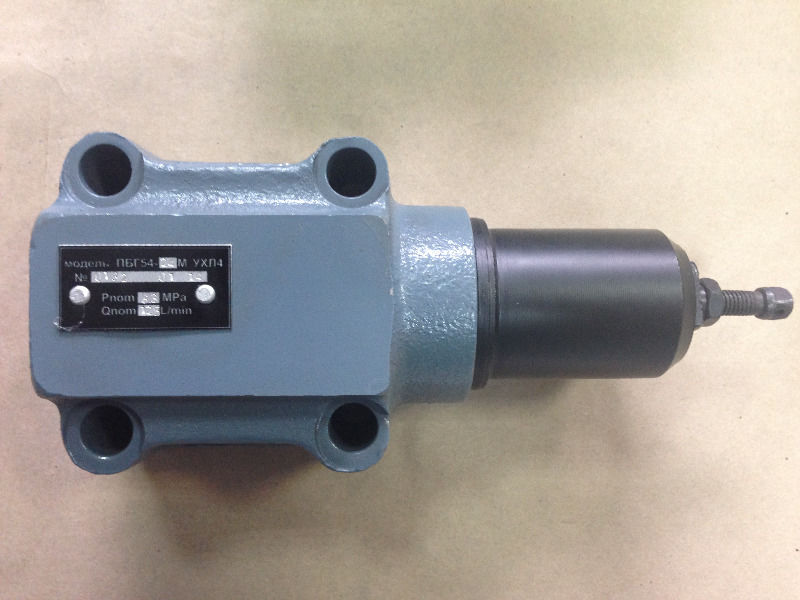

Гидроклапан давления ПБГ54-34М

Гидроклапан давления ПБГ54-34М

     Технические характеристики клапана ПБГ 54-34 М (ПБГ 54-34М) УХЛ4:
   - тип клапана - предохранительный;
   - присоединение - стыковое;
   - условный проход 20 мм;
   - номинальное давление 6,3 МПа;
   - номинальный расход жидкости 125 л/мин;
   - максимальный расход жидкости 150 л/мин;
   - климатическое исполнение для районов с умеренным и холодным климатом;
   - масса не более 3,7 кг.

Гидроклапан давления ПВГ54-34М

Гидроклапан давления ПВГ54-34М

     Технические характеристики клапана ПВГ 54-34 М (ПВГ 54-34М) УХЛ4:
   - тип клапана - предохранительный;
   - присоединение - стыковое;
   - условный проход 20 мм;
   - номинальное давление 10 МПа;
   - номинальный расход жидкости 125 л/мин;
   - максимальный расход жидкости 150 л/мин;
   - климатическое исполнение для районов с умеренным и холодным климатом;
   - масса не более 3,7 кг.

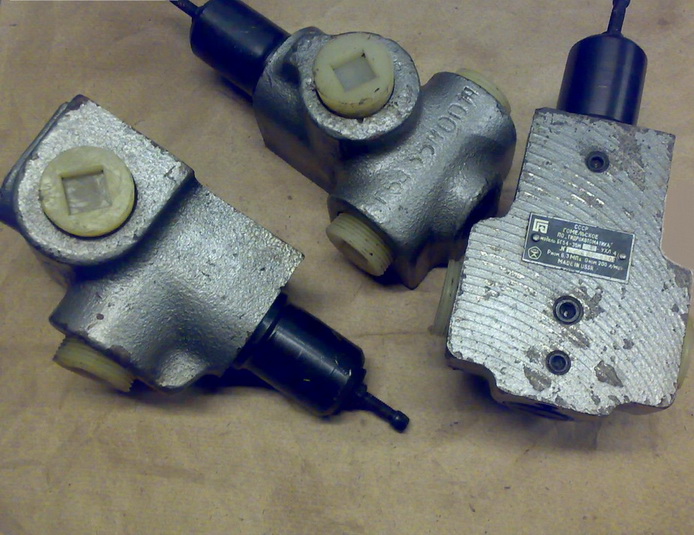

Гидроклапан давления АГ54-34М

Гидроклапан давления АГ54-34М

     Технические характеристики клапана АГ 54-34 М (АГ 54-34М) УХЛ4:
   - тип клапана - предохранительный;
   - присоединение - трубное;
   - условный проход 20 мм;
   - номинальное давление 1 МПа;
   - номинальный расход жидкости 125 л/мин;
   - максимальный расход жидкости 150 л/мин;
   - климатическое исполнение для районов с умеренным и холодным климатом;
   - масса не более 3,95 кг.

Гидроклапан давления БГ54-34М

Гидроклапан давления Г54-34М

     Технические характеристики клапана БГ 54-34 М (БГ 54-34М) УХЛ4:
   - тип клапана - предохранительный;
   - присоединение - трубное;
   - условный проход 20 мм;
   - номинальное давление 6,3 МПа;
   - номинальный расход жидкости 125 л/мин;
   - максимальный расход жидкости 150 л/мин;
   - климатическое исполнение для районов с умеренным и холодным климатом;
   - масса не более 3,95 кг.

Гидроклапан давления ВГ54-34М

Гидроклапан давления ВГ54-34М

     Технические характеристики клапана ВГ 54-34 М (ВГ 54-34М) УХЛ4:
   - тип клапана - предохранительный;
   - присоединение - трубное;
   - условный проход 20 мм;
   - номинальное давление 10 МПа;
   - номинальный расход жидкости 125 л/мин;
   - максимальный расход жидкости 150 л/мин;
   - климатическое исполнение для районов с умеренным и холодным климатом;
   - масса не более 3,95 кг.

Гидроклапан давления ДГ54-34М

Гидроклапан давления ДГ54-34М

     Технические характеристики клапана ДГ 54-34 М (ДГ 54-34М) УХЛ4:
   - тип клапана - предохранительный;
   - присоединение - трубное;
   - условный проход 20 мм;
   - номинальное давление 20 МПа;
   - номинальный расход жидкости 125 л/мин;
   - максимальный расход жидкости 150 л/мин;
   - климатическое исполнение для районов с умеренным и холодным климатом;
   - масса не более 3,95 кг.

          Пример условного обозначения гидроклапана давления с условным проходом 16 мм, работающем при номинальном давлением 2,5 МПа (диапазон регулирования 0,4-2,8 МПа), стыкового монтажа, предназначенном для работы в умеренном климате:
      - Гидроклапан давления ПГ54-34М УХЛ4.
