Гідроклапан тиску Г54-35, АГ54-35, БГ54-35, ВГ54-35, ДГ54-35
|
Гідроклапани ПБГ54-35М, ПАГ54-35М, ПВГ54-35М, ПГ54-35
|
Клапани тиску (запобіжні) Г 54-35 М, БГ 54-35 М, ВГ 54-35 М, ДГ 54-35 М, АГ 54-35 М, ПГ 54-35 М, ПБГ 54-35 М, ПВГ 54-35 М, ПДГ 54-35 М, ПАГ 54-35 М використовуються в гідравлічних системах як
-
клапан різності тисків, тобто, для підтримки заданої різності тисків, що визначається настроюванням регульованої пружини, у підведеному та відвідному потоках робочої рідини (оливу), або в одному з цих потоків і стороннім потоком.
-
клапана послідовності для пропускання потоку робочої рідини у разі досягнення заданої величини тиску, що визначається настроюванням регульованої пружини, у цьому потоці або керувальному (дистанційне керування) потоці.
-
запобіжного клапана для запобігання об'ємному гідравлому приводу від тиску, що перевищує максимально допустиме значення.
-
переливного клапана для підтримки заданого значення тиску через безперервне зливання робочої рідини (олив) через зливний канал під час роботи гідравлічної системи.
|
|
Клапани Г54 (БГ54, ВГ54,ДГ54, АГ54) -35 і ПГ54 (ПБГ54, ПВГ54, ПДГ54,ПАГ54) -35М (гідравлічні) мають нарізне або стикове виконання після приєднання. Під час нарізного приєднання отвори корпусу для приєднання ліній мають конічну різь К1 1/4". У клапанах стикового приєднання отвори виводяться на стикову площину та закінчуються цековками під кільця (з ГОСТ 9833-73) для ущільнення стика між гідроапаратом і спеціальними панелями або проміжними плитами, у яких нарізані нарізні нарізні отвори потрібного діаметра для безпосереднього монтажу штуцерів.
|
Параметри гідроклапанів ПБГ54-35, Г54-35, ПГ54-35, АГ54-35, ПАГ54-35, БГ54-35, ВГ54-35, ПВГ54-35, ДГ54-35, ПДГ54-35
|
Гідроклапан
|
Найменування та величина параметра
|
|
Умовний прохід, мм
|
Витрата робочої рідини, л/хв.
|
Тиск настроювання, МПа
|
|
ном.
|
мах.
|
хв.
|
ном.
|
мах.
|
|
АГ54 — 32М
ПАГ54 - 32М
|
10
|
32
|
50
|
1
|
1,0
|
1,2
|
|
Г54 — 32М
ПГ54 — 32М
|
2,5
|
2,8
|
|
БГ54 — 32М
ПБГ54 — 32М
|
6,3
|
7,0
|
|
ВГ54 - 32М
ПВГ54 — 32М
|
10,0
|
11,2
|
|
ДГ54 - 32М
ПДГ54 - 32М
|
20,0
|
23,0
|
|
АГ54 - 34М
ПАГ54 - 34М
|
20
|
125
|
170
|
3
|
1,0
|
1,2
|
|
Г54 - 34М
ПГ54 - 34М
|
2,5
|
2,8
|
|
БГ54 - 34М
ПБГ54 - 34М
|
6,3
|
7,0
|
|
ВГ54 - 34М
ПВГ54 - 34М
|
10,0
|
11,2
|
|
ДГ54 - 34М
ПДГ54 - 34М
|
20,0
|
23,0
|
|
АГ54 - 35М
ПАГ54 - 35М
|
32
|
200
|
300
|
5
|
1,0
|
1,2
|
|
Г54 — 35М
ПГ54 — 35М
|
2,5
|
2,8
|
|
БГ54 - 35М
ПБГ54 — 35М
|
6,3
|
7,0
|
|
ВГ54 - 35М
ПВГ54 — 35М
|
10,0
|
11,2
|
|
ДГ54 - 35М
ПДГ54 - 35М
|
20,0
|
23,0
|
Умовне позначення гідроклапанів тиску типу Г54-3
| ХГ |
|
Х |
|
Г54-3 |
|
Х |
|
ХХХХ |
|
| |
|
|
|
Кліматичне виконання за ГОСТ 15150: УХЛ4, 04.1
|
 |
|
Виготовлення по ус. проходу: 2 - 10 мм, 4 - 20 мм, 5 - 32 мм
|
|
|
Позначення типу гідроклапана (М — означає "модернізований")
|
|
|
Виконування за номінальним тиском настроювання: А - 1 МПа, Б - 6,3 МПа, В - 10 МПа, Д - 20 МПа
|
|
|
Виготовлення клапана за способом монтажу: без індексу — трубний (нарізний), П — стиковий (притичний)
|
Габаритні та приєднувальні розміри гідроклапана тиску типу (П) Г54-35
|

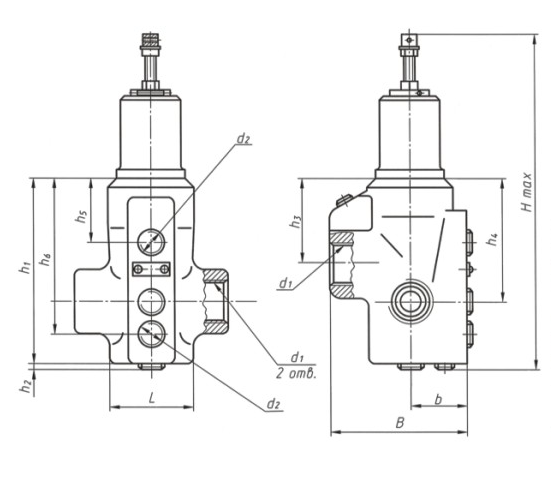

Розміри гідроклапана тиску типу Г54-35 (трубне приєднання)
|
| Модель клапана |
Розміри, мм |
| d1 |
d1 |
Hmax |
L |
B |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
b |
| АГ54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| Г54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| БГ54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| ВГ54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| ДГ54-35(М) |
K1 1/4" |
K1/8" |
274 |
100 |
94 |
142 |
3 |
59 |
101 |
24 |
125 |
40 |
|
|

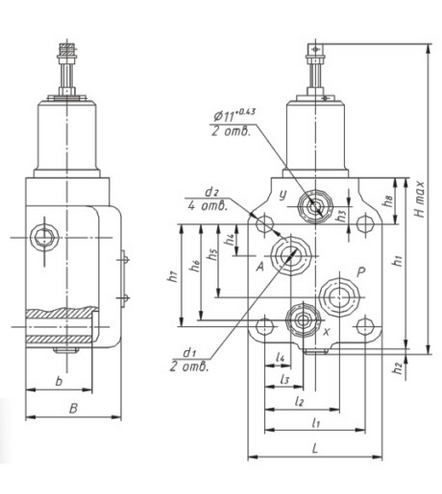

Розміри гідроклапана тиску типу ПГ54-35 (стикове приєднання)
|
| Модель клапана |
Розміри, мм |
| Hmax |
L (h14) |
B (h14) |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
h7 |
h8 |
l1 |
l2 |
l3 |
l4 |
b |
d1 |
d2 |
| ПАГ54-35(М) |
252 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
| ПГ54-35(М) |
252 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
| ПБГ54-35(М) |
252 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
| ПВГ54-35(М) |
252 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
| ПДГ54-35(М) |
274 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |

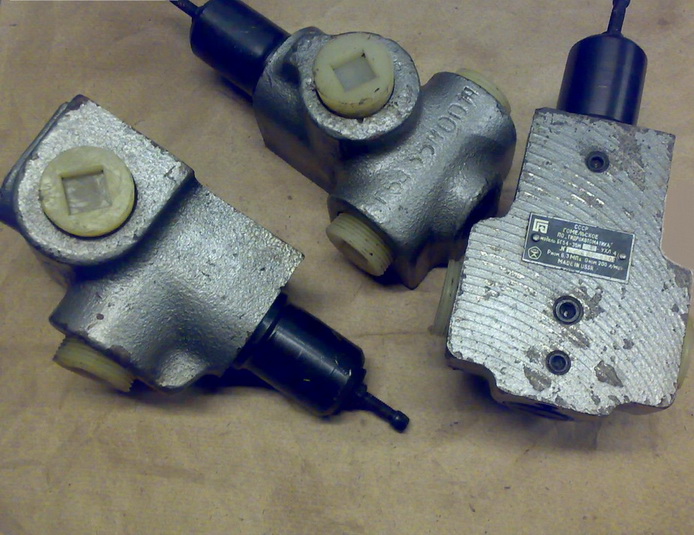

Гідроклапан тиску БГ54-35М
|
|
Технічні характеристики клапана БГ 54-35 М (БГ 54-35М) УХЛ4:
- тип клапана — запобіжний;
- приєднання — трубне;
- умовний прохід 32 мм;
- номінальний тиск 6,3 МПа;
- номінальна витрата рідини 200 л/хв;
- максимальна витрата рідини 250 л/хв;
- кліматичне виконання для районів із помірним і холодним кліматом;
- маса не більш ніж 4,95 кг.
|
Гідроклапан тиску ПВГ54-35М
|
|
Технічні характеристики клапана ПВГ 54-35 М (ПВГ 54-35М) УХЛ4:
- тип клапана — запобіжний;
- приєднання — стикове;
- умовний прохід 32 мм;
- номінальний тиск 10 МПа;
- номінальна витрата рідини 200 л/хв;
- максимальна витрата рідини 250 л/хв;
- кліматичне виконання для районів із помірним і холодним кліматом;
— маса не більш ніж 5,7 кг.
|
Гідроклапан тиску ПБГ54-35М
|
|
Технічні характеристики клапана ПБГ 54-35 М (ПБГ 54-35М) УХЛ4:
- тип клапана — запобіжний;
- приєднання — стикове;
- умовний прохід 32 мм;
- номінальний тиск 6,3 МПа;
- номінальна витрата рідини 200 л/хв;
- максимальна витрата рідини 250 л/хв;
- кліматичне виконання для районів із помірним і холодним кліматом;
- маса не більш ніж 4,7 кг.
|
Гідроклапан тиску ВГ54-35М
|
|
Технічні характеристики клапана ВГ 54-35 М (ВГ 54-35М) УХЛ4:
- тип клапана — запобіжний;
- приєднання — трубне;
- умовний прохід 32 мм;
- номінальний тиск 10 МПа;
- номінальна витрата рідини 200 л/хв;
- максимальна витрата рідини 250 л/хв;
- кліматичне виконання для районів із помірним і холодним кліматом;
- маса не більш ніж 4,95 кг.
|
|
Приклад умовного позначення гідроклапана тиску модернізованого з діаметром умовного проходу 32 мм, що працює за номінального тиску 6,3 МПа (діапазон регулювання 0,6-7,0 МПа), з номінальною витратою робочої рідини 200 л/хв, стикового монтажу, призначеному для роботи в помірному кліматі, категорії розміщення 4:
- Гідроклапан тиску ПБГ54-35М УХЛ4.
Див. також:
• гідроклапани тиску Г54-32, ПГ54-32М, БГ54-32М (Ду = 10 мм)
• гідроклапани тиску типу Г54-34 і ПГ54-34М (Ду = 20 мм)
|
|
