Гідроклапани запобіжні Г54-22, Г54-23, Г54-24, Г54-25
|
Клапани тиску Г54-22(23,24,25), БГ54-22(23,25), ВГ54-22(23,24,25), ПГ54-22(23,24,25), ПБГ54-22(23,24,25), ПВГ54-22(23,24,25) предназначены:
— гідроклапана різності тисків для підтримання заданої різності тисків, що визначається настроюванням пружини, у підведеному та відвідному потоках робочої рідини або в одному з цих потоків і стороннім потоком;
— гідроклапана послідовності для пропускання потоку робочої рідини у разі досягнення заданої величини тиску, що визначається настройкою пружини в цьому потоці або керувальному (дистанційне керування);
— запобіжного гідроклапана для запобігання об'ємному гідроприводу від тиску, що перевищує встановлений;
— переливного гідроклапана для підтримки заданого тиску через безперервне зливання робочої рідини під час роботи.
Зараз ці клапани не випускаються і замінюються гідроклапанами типу (П)(А,Б,В,Д)Г54-32(34,35).
Виконування приєднання: П — стикове; без літери — трубне.
Виконування за тиском: - А, Б, В, Д.
Клапани Г54-22, ПГ54-22, АГ54-22, ПАГ54-22, ВГ54-22, ПБГ54-22 мають нарізне та стикове виконання після приєднання. Під час нарізного приєднання отвори корпусу для під'єднання ліній мають конічну різь K3/8". У клапанах стикового приєднання отвори виводяться на стикову площину та закінчуються ціковками під кільця (з ГОСТ 9833-73) для ущільнення стику між апаратом і спеціальними панелями або проміжними плитами, у яких нарізана різь для монтажу штуцерів. |
Параметри гідроклапанів Г54-2
| Марка гідроклапана |
Умовний прохід |
Номін. тиск нагнітання, МПа |
Номін. витрата робочої рідини, л/хв |
| Клапан АГ 54-22 |
10 |
1 |
32 |
| Клапан ПАГ 54-22 |
10 |
1 |
32 |
| Клапан Г 54-22 |
10 |
2,5 |
32 |
| Клапан ПГ 54-22 |
10 |
2,5 |
32 |
| Клапан БГ 54-22 |
10 |
6,3 |
32 |
| Клапан ПБГ 54-22 |
10 |
6,3 |
32 |
| Клапан ВГ 54-22 |
10 |
10 |
32 |
| Клапан ПВГ 54-22 |
10 |
10 |
32 |
| Клапан ДГ 54-22 |
10 |
20 |
32 |
| Клапан ПДГ 54-22 |
10 |
20 |
32 |
| Клапан АГ 54-24 |
20 |
1 |
125 |
| Клапан ПАГ 54-24 |
20 |
1 |
125 |
| Клапан Г 54-24 |
20 |
2,5 |
125 |
| Клапан ПГ 54-24 |
20 |
2,5 |
125 |
| Клапан БГ 54-24 |
20 |
6,3 |
125 |
| Клапан ПБГ 54-24 |
20 |
6,3 |
125 |
| Клапан ВГ 54-24 |
20 |
10 |
125 |
| Клапан ПВГ 54-24 |
20 |
10 |
125 |
| Клапан ДГ 54-24 |
20 |
20 |
125 |
| Клапан ПДГ 54-24 |
20 |
20 |
125 |
| Клапан АГ 54-25 |
32 |
1 |
200 |
| Клапан ПАГ 54-25 |
32 |
1 |
200 |
| Клапан Г 54-25 |
32 |
2,5 |
200 |
| Клапан ПГ 54-25 |
32 |
2,5 |
200 |
| Клапан БГ 54-25 |
32 |
6,3 |
200 |
| Клапан ПБГ 54-25 |
32 |
6,3 |
200 |
| Клапан ВГ 54-25 |
32 |
10 |
200 |
| Клапан ПВГ 54-25 |
32 |
10 |
200 |
| Клапан ДГ 54-25 |
32 |
20 |
200 |
| Клапан ПДГ 54-25 |
32 |
20 |
200 |
Гідроклапан тиску ПВГ54-24
 |
Клапан тиску (запобіжний) ПВГ 54-24 УХЛ4
Використовується як гідроклапан різниці тиску для підтримання заданої різності тисків, що визначає настроювання пружини, у підведеному та відвідуваному потоках робочої рідини, або в одному з цих потоків і стороннім потоком,
гідроклапан послідовності для пропускання потоку робочої рідини у разі досягнення заданої величини тиску, що визначає настроювання пружини в цьому потоці або керуванні (дистанційне керування); запобіжного гідроклапана для запобігання об'ємному гідроприведенню від тиску, що перевищує встановлений, переливного гідроклапана для підтримки заданого тиску через безперервне зливання робочої рідини під час роботи
Технічні характеристики ПВГ54-24:
- тип клапана — запобіжний;
- приєднання — стикове;
- умовний прохід 16 мм;
- номінальний тиск 10 МПа;
- номінальна витрата рідини 80 л/хв;
- максимальна витрата рідини 125 л/хв;
- кліматичне виконання для районів із помірним і холодним кліматом;
— маса не більш ніж 3,00 кг.
|
Гідроклапан тиску Г54-22
|
|
Клокшина тиску (запобіжний) Г-54-22 УХЛ4
Використовується як гідроклапан різниці тиску для підтримання заданої різності тисків, що визначає настроювання пружини, у підведеному та відвідуваному потоках робочої рідини, або в одному з цих потоків і стороннім потоком,
гідроклапан послідовності для пропускання потоку робочої рідини у разі досягнення заданої величини тиску, що визначає настроювання пружини в цьому потоці або керуванні (дистанційне керування); запобіжного гідроклапана для запобігання об'ємному гідроприведенню від тиску, що перевищує встановлений, переливного гідроклапана для підтримки заданого тиску через безперервне зливання робочої рідини під час роботи
Технічні характеристики Г54-22:
- тип клапана — запобіжний;
- приєднання — трубне;
- умовний прохід 10 мм;
- номінальний тиск 2,5 МПа;
- номінальна витрата рідини 20 л/хв;
- максимальна витрата рідини 25 л/хв;
- кліматичне виконання для районів із помірним і холодним кліматом;
— маса не більш ніж 1,2 кг.
|
Принцип роботи гідроклапанів тиску Г54
 |
Трохи теорії:
Редукційний клапан регулює/контролює потік після себе (виповнений нормально відкритою схемою).
Клапан тиску (зроблений за схемою як запобіжний, переливний, послідовності) регулює потік до себе (виповнений за нормально закритою схемою).
Це як регулярні знання з теми.
Далі.

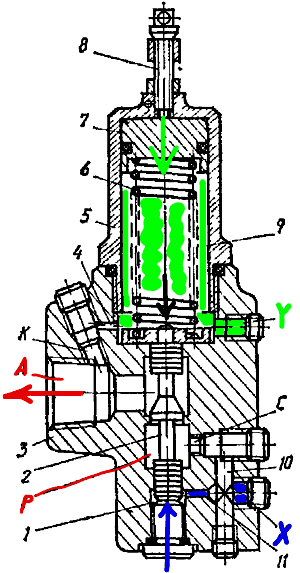

Внутрішній пристрій клапана серії Г54 (див. схему зліва):
порожнину Р — підведення тиску.
порожнину А — відведення тиску.
лінія Y — з'єднана зі зливом, на золотник діє тільки зусилля пружини (корка К видалена — тиск у каналі Y дорівнює тиску зливу в лінії А).
лінія X — подається тиск керування на відкриття клапана (клапан спочатку замком зусилля пружини — "нормально закритий").
Затичку З на місці, корка Х немає. Схема №2. Із Свішнику. Неважливо якого року видання.
Легко побачити, що за наявності в лінії Х тиску, що діє на торець золотника 2 (синій колір) вище, ніж зусилля пружини, які діють на інший торець золотистика (зелений колір), золотик 2 зміститься вгору з'єднавши порожнини Р та А.
Клапан відкривається, якщо тиск перемикає зусилля пружини. Зусилля пружини — воно одне та налаштоване заздалегідь. Навантаження на гідроциліндрі може бути різним — отже, у керівний канал може потрапляти тиск як більшого зусилля пружини, так і не перевищує.
Оскільки тиску завжди "хотиться" піти по шляху найменшого опору — і, якщо йому на вибір надаються дві лінії — воно піде в лінію з великим діаметром. Лінія керування — з меншим діаметром — з неї тиск буду "вникнути" — працювати нікому не хочеться і тиск тут не виняток.
