Опис клапанів ПГ66-32М (34М,35М), ПБГ66-34М (32М,35М),
ПВГ66-35М (32М,34М), ПДГ66-32М (34М,35М), ПАГ66-34М (32М,35М)

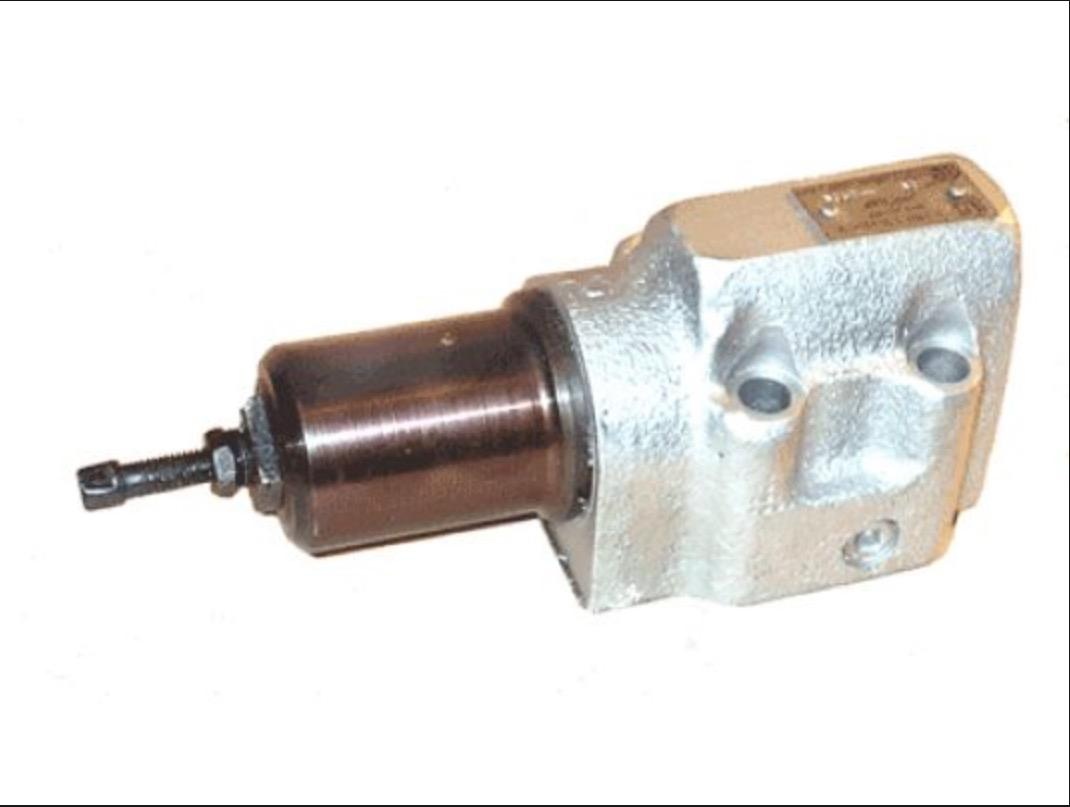

Клапан тиску (запобіжний) ПДГ 66-32 М, ПДГ66-32М, ПДГ66-32 УХЛ4 зі зворотним клапаном — пристрій, призначений (залежно від гідравлічної схеми) для обмеження, підтримки або регулювання тиску в системі.
Може використовуватися як запобіжний, переливний або редукційний клапан.

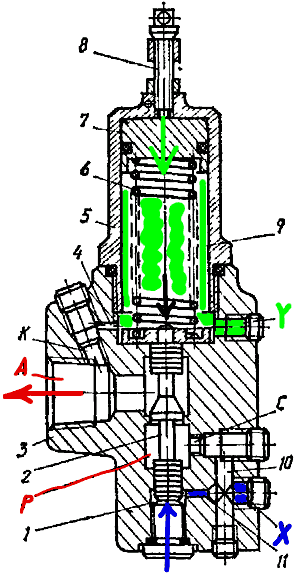

Клапани ПГ66-32(43,35)М, ПБГ66-34(32,35), ПВГ66-32(34,35)М, ПДГ66-35(34,32)М (як і клапани Г66 трубного монтажу) належать до клапанів прямої дії, зазвичай встановлюються й регулюють тиск переважно (реж в керованому) потоці робочої рідини, забезпечують вільний хід потоку у зворотному напрямку.
Експлуатуються на чистих мінеральних оливах із в'язкістю від 20 до 22 мм2/с і температурою від 10 до 70 °C за температури довкілля від 1 до 55 °C.

Вказівки з експлуатації гідроклапанів тиску ПГ66-3:
- перед запуском апарату необхідно видалити повітря із системи;
- необхідно замінювати оливу у разі зміни в'язкості на понад 20% від початкового рівня;
- під час експлуатації кількість води в робочій рідині має бути не більш ніж 0,05% за масою, а механічних домішок — не більш ніж 0,005%;
- монтаж клапанів має бути герметичним, щоб уникнути протікання оливи та потрапляння повітря в гідросистему;
- прохідні перерізи труб мають відповідати діаметрам приєднувальних отворів, вм'ятини та перерізу іншого діаметра неприпустимі;
- гідроклапани необхідно вбудувати в систему так, щоб орган керування апарата розташовувався в зручному для обслуговування, безпечному місці;
— після настроювання апарата необхідно опломбувати отвори регулювального вузла діаметром 2 мм у ковпачку та гвинті.

Внимание!!! У гідроклапанів ПГ66-3 може почати коливатися тиск або з'явитися шум під час роботи, це трапляється через підсмоктування повітря через приєднання або забрудненість оливи. Усунути це можна, підтягнувши ковпачок, корки, прочистити демпферний отвір голкою діаметром 0,8 мм або замінивши олію.

Характеристики гідроклапанів тиску ПГ66 зі зворотним клапаном

Примітка: літера "М" ("модернізований") в позначенні може й не бути в маркуванні цього гідроклапана, наприклад,
- гідроклапан тиску зі зворотним клапаном ПБГ66-34 УХЛ4 відповідає ПБГ66-34М УХЛ4.

  Технічні характеристики ПБГ 66-32 М:
   - тип клапана — запобіжний;
   - приєднання — стикове;
   - умовний прохід 10 мм;
   - номінальний тиск 6,3 МПа;
   - номінальна витрата рідини 32 л/хв;
   - максимальна витрата рідини 50 л/хв;
   - кліматичне виконання для районів із помірним і холодним кліматом;
   — маса не більш ніж 2,8 кг.

    Технічні характеристики ПБГ 66-34 М:
   - тип клапана — запобіжний;
   - приєднання — стикове;
   - умовний прохід 16 мм;
   - номінальний тиск 6,3 МПа;
   - номінальна витрата рідини 125 л/хв;
   - максимальна витрата рідини 160 л/хв;
   - кліматичне виконання для районів із помірним і холодним кліматом;
   — маса не більш ніж 5,40 кг.

    Технічні характеристики ПГ 66-34 М:
   - тип клапана — запобіжний;
   - приєднання — стикове;
   - умовний прохід 16 мм;
   - номінальний тиск 2,5 МПа;
   - номінальна витрата рідини 125 л/хв;
   - максимальна витрата рідини 160 л/хв;
   - кліматичне виконання для районів із помірним і холодним кліматом;
   — маса не більш ніж 5,40 кг.

  Технічні характеристики ПВГ 66-32 М:
   - тип клапана — запобіжний;
   - приєднання — стикове;
   - умовний прохід 10 мм;
   - номінальний тиск 10 МПа;
   - номінальна витрата рідини 32 л/хв;
   - максимальна витрата рідини 50 л/хв;
   - кліматичне виконання для районів із помірним і холодним кліматом;
   — маса не більш ніж 2,8 кг.

  Технічні характеристики ПДГ 66-32 М:
   - тип клапана — запобіжний;
   - приєднання — стикове;
   - умовний прохід 10 мм;
   - номінальний тиск 20 МПа;
   - номінальна витрата рідини 32 л/хв;
   - максимальна витрата рідини 50 л/хв;
   - кліматичне виконання для районів із помірним і холодним кліматом;
   — маса не більш ніж 2,8 кг.
