Гидроклапаны предохранительные Г52-22, Г52-23, Г52-24, Г52-25, ПГ52-22, ПГ52-24, ПГ52-25
|

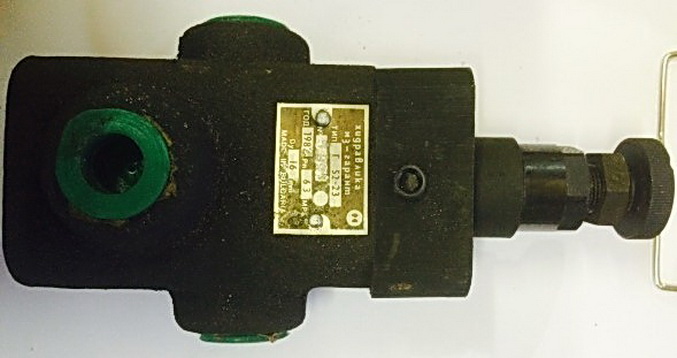

Гидроклапан Г52-23
|
— Клапаны предохранительные Г52-22(23,24,25), АГ52-22(23,24,25), БГ52-22(23,24,25), ПГ52-22(23,24,25), АПГ52-22(23,24,25), БПГ52-22(23,24,25) представляют собой элементы командно-регулирующей аппаратуры гидроприводов. Их назначение – ограничивать давление рабочей жидкости до заранее заданной величины, предохраняя системы от перегрузки и разрушения. Гидроклапаны имеют универсальное применение с возможностью их встраивания в гидравлические установки транспортных, подземных и других сооружений, а также в металлообрабатывающие машины.
— Клапаны Г52-22(23,24,25), ПГ52-22(23,24,25) работают на чистом минеральном масле вязкостью 18-60 мм²/сек при температуре масла до 50 °С. Рекомендуется применять масло индустриальное 20 или 30 (ГОСТ 1707-51).
Схема применения клапанов Г52-2, ПГ52-2
|
Параметры гидроклапанов предохранительно-переливных (П)Г52-2
| Марка гидроклапана |
Условный проход |
Диапазон регулировки, МПа |
Номинальный расход, л/мин |
Присоединение |
| Клапан Г52-22 |
12 |
0,3...6,3 |
20 |
3/8" |
| Клапан АГ52-22 |
12 |
0,5...10,0 |
20 |
3/8" |
| Клапан БГ52-22 |
12 |
1,0...20,0 |
20 |
3/8" |
| Клапан ПГ52-22 |
12 |
0,3...6,3 |
20 |
стыковое |
| Клапан АПГ52-22 |
12 |
0,5...10,0 |
20 |
стыковое |
| Клапан БПГ52-22 |
12 |
1,0...20,0 |
20 |
стыковое |
| Клапан Г52-23 |
16 |
0,3...6,3 |
40 |
1/2" |
| Клапан АГ52-23 |
16 |
0,5...10,0 |
40 |
1/2" |
| Клапан БГ52-23 |
16 |
1,0...20,0 |
40 |
1/2" |
| Клапан ПГ52-23 |
16 |
0,3...6,3 |
40 |
стыковое |
| Клапан АПГ52-23 |
16 |
0,5...10,0 |
40 |
стыковое |
| Клапан БПГ52-23 |
16 |
1,0...20,0 |
40 |
стыковое |
| Клапан Г52-24 |
20 |
0,3...6,3 |
80 |
3/4" |
| Клапан АГ52-24 |
20 |
0,5...10,0 |
80 |
3/4" |
| Клапан БГ52-24 |
20 |
1,0...20,0 |
80 |
3/4" |
| Клапан ПГ52-24 |
20 |
0,3...6,3 |
80 |
стыковое |
| Клапан АПГ52-24 |
20 |
0,5...10,0 |
80 |
стыковое |
| Клапан БПГ52-24 |
20 |
1,0...20,0 |
80 |
стыковое |
| Клапан Г52-25 |
32 |
0,3...6,3 |
160 |
1 1/4" |
| Клапан АГ52-25 |
32 |
0,5...10,0 |
160 |
1 1/4" |
| Клапан БГ52-25 |
32 |
1,0...20,0 |
160 |
1 1/4" |
| Клапан ПГ52-25 |
32 |
0,3...6,3 |
160 |
стыковое |
| Клапан АПГ52-25 |
32 |
0,5...10,0 |
160 |
стыковое |
| Клапан БПГ52-25 |
32 |
1,0...20,0 |
160 |
стыковое |
Структура условного обозначения гидроклапанов Г52
Гидроклапан предохранительный БПГ52-22
 |
Основные параметры клапана БПГ 52-22:
- условный проход 10 мм;
- присоединение в систему стыковое;
- диапазон регулировки 0,9...22 МПа ;
- номинальный расход рабочей жидкости 20 л/мин;
- масса гидроклапана 1,5 кг.
|
Клапан предохранительный Г52-23
 |
Основные параметры гидроклапана Г 52-23:
- условный проход 16 мм;
- присоединение в систему резьбовое;
- диапазон регулировки 0,3...6,3 МПа ;
- номинальный расход рабочей жидкости 40 л/мин;
- масса гидроклапана 3,5 кг.
|
Гидроклапан БГ52-24
|
|
Основные параметры клапана предохранительного БГ 52-24:
- условный проход 20 мм;
- присоединение в систему резьбовое;
- диапазон регулировки 0,9...20 МПа ;
- номинальный расход рабочей жидкости 80 л/мин;
- масса гидроклапана 4,5 кг.
|
Клапан ПГ52-24
|
|
Основные параметры гидроклапана предохранительного ПГ 52-24:
- условный проход 20 мм;
- присоединение в систему - стыковое;
- диапазон регулировки 0,3...6,3 МПа ;
- номинальный расход рабочей жидкости 80 л/мин;
- масса гидроклапана 4,5 кг.
|
Варианты маркировки клапанов Г52-2, ПГ52-2:
Гидроклапан Г-52-22, АГ-52-22, БГ-52-22, ПГ-52-22, АПГ-52-22, БПГ-52-22, Г52-23, АГ-52-23, БГ52-23, ПГ52-23, АПГ52-23, БПГ52-23, Г52-24, АГ52-24, БГ52-24, ПГ-52-24, АПГ52-24, БПГ52-24, Г-52-25, АГ52-25, БГ52-25, ПГ52-25, АПГ52-25, БПГ-52-25.
