Гидроклапаны редукционные М-КР, М-ПКР трубного и стыкового монтажа
|
|
Клапаны редукционные гидравлические М-КР, М-ПКР, МКР, МПКР стыкового и трубного монтажа применяются для поддержания в отводимом от них потоке рабочей жидкости более низкого давления, чем в подводимом потоке. |
Технические характеристики клапанов редукционных М-КР
| Модель | Основные данные | ||
| Dy, мм | Р, МПа | ||
| Клапан редукционный М-КР- 10-10-1 (10-100-1) | 10 | 10 | |
| Клапан редукционный М-КР- 10-20-1 (10-200-1) | 20 | ||
| Клапан редукционный М-КР- 10-32-1 (10-320-1) | 32 | ||
| Клапан редукционный М-КР- 20-10-1 (20-100-1) | 20 | 10 | |
| Клапан редукционный М-КР- 20-20-1 (20-200-1) | 20 | ||
| Клапан редукционный М-КР- 20-32-1 (20-320-1) | 32 | ||
| Клапан редукционный М-КР- 32-10-1 (32-100-1) | 32 | 10 | |
| Клапан редукционный М-КР- 32-20-1 (32-200-1) | 20 | ||
| Клапан редукционный М-КР- 32-32-1 (32-320-1) | 32 | ||
| Клапан редукционный М-ПКР- 10-10-2 (10-100-2) | 10 | 10 | |
| Клапан редукционный М-ПКР- 10-20-2 (10-200-2) | 20 | ||
| Клапан редукционный М-ПКР- 10-32-2 (10-320-2) | 32 | ||
| Клапан редукционный М-ПКР- 20-10-2 (20-100-2) | 20 | 10 | |
| Клапан редукционный М-ПКР- 20-20-2 (20-200-2) | 20 | ||
| Клапан редукционный М-ПКР- 20-32-2 (20-320-2) | 32 | ||
| Клапан редукционный М-ПКР- 32-10-2 (32-100-2) | 32 | 10 | |
| Клапан редукционный М-ПКР- 32-20-2 (32-200-2) | 20 | ||
| Клапан редукционный М-ПКР- 32-32-2 (32-320-2) | 32 | ||
Конструкция и принцип действия клапанов М-КР

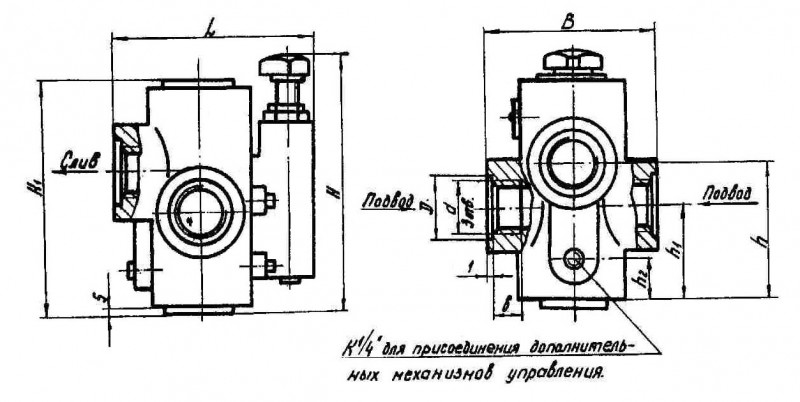

Размеры клапанов трубного монтажа 10-100(200,320)-1, 20-320(200,100)-1, 32-320(200,100)-1
|
|
Размеры клапанов стыкового монтажа 10-100(200,320)-2, 20-320(200,100)-2, 32-320(200,100)-2
|
|
Структура условного обозначения гидроклапана МКР
Клапан редукционный 32-32-2 (32-320-2)
|
|
Основные параметры гидроклапана 32-320-2 УХЛ4: - условный проход - 32 мм; |
Клапан редукционный 32-10-2 (32-100-2)
|
|
Основные параметры гидроклапана 32-100-2 УХЛ4: - условный проход - 32 мм; |

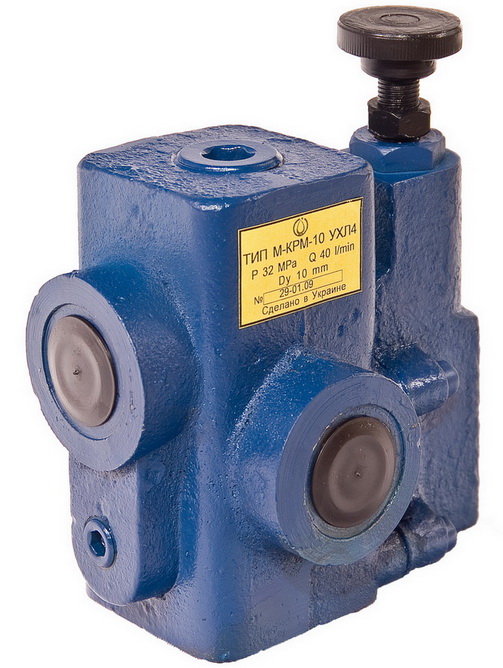

Клапан редукционный 10-32-1 (10-320-1)
|
|
Основные параметры гидроклапана 10-320-1 УХЛ4: |
Клапан редукционный 10-20-1 (10-200-1)
|
|
Основные параметры гидроклапана 10-200-1 УХЛ4: |
Клапан редукционный 10-10-1 (10-100-1)
|
|
Основные параметры гидроклапана 10-100-1 УХЛ4: |
Клапан редукционный 32-20-2 (32-200-2)
|
|
Основные параметры гидроклапана 32-200-2 УХЛ4: - условный проход - 32 мм; |
Клапан редукционный 10-10-2 (10-100-2)
|
|
Основные параметры гидроклапана 10-100-2 УХЛ4: - условный проход - 10 мм; |
Возможные варианты маркировки клапанов М-КР:
Гидро-клапан редукционный МКР М-КР М-ПКР 10 10 1, 10 20 1, 10 32 1, 20 10 1, 20 20 1, 20 32 1, 32 10 1, 32 20 1, 32 32 1, 10 100 1, 10 200 1, 10 320 1, 20 100 1, 20 200 1, 20 320 1, 32 100 1, 32 200 1, 32 320 1, 10 10 2, 10 20 2, 10 32 2, 20 10 2, 20 20 2, 20 32 2, 32 10 2, 32 20 2, 32 32 2, 10 100 2, 10 200 2, 10 320 2, 20 100 2, 20 200 2, 20 320 2, 32 100 2, 32 200 2, 32 320 2.
