Гидроклапаны редукционные 10-10-1, 10-100-1
|

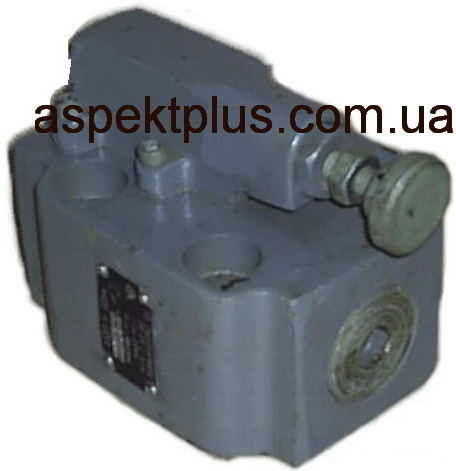

Клапан М-ПКР 32-10-2, 32-20-2, 32-32-2
|
Клапаны редукционные М-КР, М-ПКР 10 10 1, 10 100 1 стыкового и трубного монтажа (аналог гидроклапаны МКРВ) предназначены для поддержания установленной величины давления в отводимом потоке рабочей жидкости, пониженного относительно подводимого потока
Область применения клапанов редукционных М КР, М ПКР - гидроприводы прессов, станков, литейных машин, мобильной техники и другого гидрофицированного оборудования.
Клапаны работают на минеральных маслах с тонкостью фильтрации 40 мкм, вязкостью 22-200 сСт при температуре от +10 до +70оС.
|
Клапан М-КР 10-10-1, 10-20-1, 10-32-1
|
Технические характеристики клапанов М-КР, М-ПКР
| Модель |
Основные данные |
| |
|
| Dy, мм |
Р, МПа |
| Клапан редукционный М-КР- 10-10-1 (10-100-1) |
10 |
10 |
| Клапан редукционный М-КР- 10-20-1 (10-200-1) |
20 |
| Клапан редукционный М-КР- 10-32-1 (10-320-1) |
32 |
| Клапан редукционный М-КР- 20-10-1 (20-100-1) |
20 |
10 |
| Клапан редукционный М-КР- 20-20-1 (20-200-1) |
20 |
| Клапан редукционный М-КР- 20-32-1 (20-320-1) |
32 |
| Клапан редукционный М-КР- 32-10-1 (32-100-1) |
32 |
10 |
| Клапан редукционный М-КР- 32-20-1 (32-200-1) |
20 |
| Клапан редукционный М-КР- 32-32-1 (32-320-1) |
32 |
| Клапан редукционный М-ПКР- 10-10-2 (10-100-2) |
10 |
10 |
| Клапан редукционный М-ПКР- 10-20-2 (10-200-2) |
20 |
| Клапан редукционный М-ПКР- 10-32-2 (10-320-2) |
32 |
| Клапан редукционный М-ПКР- 20-10-2 (20-100-2) |
20 |
10 |
| Клапан редукционный М-ПКР- 20-20-2 (20-200-2) |
20 |
| Клапан редукционный М-ПКР- 20-32-2 (20-320-2) |
32 |
| Клапан редукционный М-ПКР- 32-10-2 (32-100-2) |
32 |
10 |
| Клапан редукционный М-ПКР- 32-20-2 (32-200-2) |
20 |
| Клапан редукционный М-ПКР- 32-32-2 (32-320-2) |
32 |
Структура условного обозначения гидроклапанов МКР, МПКР
Размеры клапанов М-КР-10, МКР-20, М-КР 32 трубного монтажа
Размеры клапанов М-ПКР-10, МПКР 20, М-ПКР 32 стыкового монтажа
Клапан редукционный 10-10-1
|
|
Основные параметры гидроклапана редукционного М-КР 10-10-1 (10-100-1) УХЛ4:
- условный проход - 10мм;
- номинальное давление на входе - 32 МПа;
- присоединение к гидросистеме - трубное;
- управление - ручное, регулировочным винтом;
|
Клапан редукционный 32-20-2
|
|
Основные параметры гидроклапана редукционного М-ПКР 32-20-2 (32-202) УХЛ4:
- условный проход - 32 мм;
- номинальное давление на входе - 32 МПа;
- присоединение к гидросистеме - стыковое;
- управление - ручное, регулировочным винтом;
|
Возможные варианты маркировки клапанов М-КР:
Гидро-клапан редукционный МКР М-КР М-ПКР 10 10 1, 10 20 1, 10 32 1, 20 10 1, 20 20 1, 20 32 1, 32 10 1, 32 20 1, 32 32 1, 10 100 1, 10 200 1, 10 320 1, 20 100 1, 20 200 1, 20 320 1, 32 100 1, 32 200 1, 32 320 1, 10 10 2, 10 20 2, 10 32 2, 20 10 2, 20 20 2, 20 32 2, 32 10 2, 32 20 2, 32 32 2, 10 100 2, 10 200 2, 10 320 2, 20 100 2, 20 200 2, 20 320 2, 32 100 2, 32 200 2, 32 320 2.
|
