Гидроклапаны предохранительные МКПВ-10/3МР1, МКПВ-10/3МР2, МКПВ-10/3МР3, КПМ 102
|
Гидроклапан МКПВ-10/3М
|

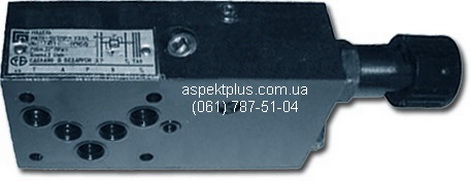

Клапан предохранительный МКПВ 10/3МР1, МКПВ 10/3МР2, МКПВ 10/3МР3, МКПВ 10/3МР, МКПВ 10/3МВ1, МКПВ 10/3МВ3, КПМ-102 модульного монтажа упрощает изготовление гидроприводов, позволяет предельно сократить число трубопроводов, открывает широкие возможности для модернизации оборудования. Вместе с тем, аппараты модульного монтажа имеют большое число уплотнительных стыков; в ряде случаев их технические характеристики ниже, чем у стыковых аппаратов; ограничена их номенклатура; требуется применение специальных стяжек из стали с авр > 1000 МПа.
Предохранительные клапаны МКПВ-10/ЗМ по ТУ2-053-1758—85 при перегрузке пропускают масло из отверстия Р в отверстие Т (Т1 или T2 в аппаратах МКПВ-10/ЗМ); отверстия A и В (для МКПВ-10/ЗМ возможно T2) используются для сквозного прохода масла от других аппаратов. Клапан МКПВ-10/ЗМ состоит из следующих основных деталей и узлов: корпуса 1, гильзы 3, клапана 2, пробок 4 и 7, пружины 5 и вспомогательного клапана 6.
|
Для уплотнения стыков гидроклапанов МКПВ10/3-МР1, МКПВ10/3-МР2, МКПВ10/3-МР3 с Ду = 10 мм применяются кольца уплотнительные резиновые 012-016-25 (по ГОСТ 9833—73). Гидроклапаны МКПВ-10/ЗМ изготавливаются взамен гидроклапанов КПМ102. Обе модификации являются аналогами по присоединительным отверстиям и принципу работы.
Основные параметры и размеры гидроклапанов предохранительных модульного монтажа МКПВ-10/3-МР1, МКПВ-10/3-МР2, МКПВ-10/3-МР3 приведены ниже.
Структура условного обозначения гидроклапанов МКПВ-10/3М
| МКПВ |
- |
10 |
/ |
3 |
|
М |
|
Р |
 |
1 |
 |
УХЛ4 |
|
| |
|
|
|
|
|
|
|
|
|
Климатическое исполнение и категория размещения
|
 |
|
Исполнение по давлению настройки:
1 - 0,5...12,5 МПа
2 - 2...25 МПа
3 - 5...35 МПа
|
 |
|
Исполнение по виду регулировочного устройства:
Р - рукоятка
В - с регулировочным винтом с головкой под ключ
К - с замковым устройством
П - с защитным колпачком и опломбированием
|
 |
|
М - модульного исполнения
|
 |
|
3 - номинальное давление на входе 32 МПа
|
 |
|
Условный проход 10 мм
|
 |
|
Клапан предохранительный модульного монтажа
|
Основные параметры гидроклапанов МКПВ-10/3М
| Обозначение |
Гидроклапан МКПВ10/3МР1
Гидроклапан МКПВ10/3МВ1
Гидроклапан МКПВ10/3МК1
Гидроклапан МКПВ10/3МП1 |
Гидроклапан МКПВ10/3МР2
Гидроклапан МКПВ10/3МВ2
Гидроклапан МКПВ10/3МК2
Гидроклапан МКПВ10/3МП2 |
Гидроклапан МКПВ10/3МР3
Гидроклапан МКПВ10/3МВ3
Гидроклапан МКПВ10/3МК3
Гидроклапан МКПВ10/3МП3 |
| Условный проход, мм |
10 |
| Давление настройки, МПа |
0,5...12,5 |
2...25 |
5...35 |
| Расход рабочей жидкости ном. / макс. / мин., л/мин |
63 / 100 / 3 |
| Изменение давления настройки при изменении расхода от номинального до минимального не более, МПа |
0,7 |
1,2 |
1,5 |
| Масса клапана не более, кг |
3,65 |
| Примечание: превышение давления настройки при мгновенном возрастании давления не более 10% |
Габаритные и присоединительные размеры МКПВ-10/3МР1, МКПВ-10/3МР2, МКПВ-10/3МР, КПМ-102
Клапан предохранительный МКПВ-10/3МР1
 |
Основные параметры гидроклапана МКПВ 10/3МР1 УХЛ4:
— номинальное давление на входе 32 МПа;
— давление настройка клапана 0,5-12,5 МПа;
— расход рабочей жидкости 63 л/мин;
— условный проход 10 мм;
— присоединение к гидросистеме - модульное;
— вес клапана не более 4 кг.
|
Клапан предохранительный МКПВ-10/3МР3
 |
Основные параметры гидроклапана МКПВ 10/3МР3 УХЛ4:
— номинальное давление на входе 32 МПа;
— давление настройка клапана 1,5-33,5 МПа;
— расход рабочей жидкости 63 л/мин;
— условный проход 10 мм;
— присоединение к гидросистеме - модульное;
— вес клапана не более 4 кг.
|
Пример условного обозначения гидроклапана предохранительного модульного монтажа с диаметром условного прохода 10 мм, с диапазоном регулировки давления 0,5-12,5 МПа, с номинальным расходом рабочей жидкости 63 л/мин, с рукояткой в качестве регулировочного устройства для районов с умеренным и холодным климатом:
Гидроклапан предохранительный МКПВ-10/3МР1 УХЛ4.
То же, но только с диапазоном регулировки давления 5-35 МПа:
Гидроклапан предохранительный МКПВ-10/3МР3 УХЛ4.
|
